Șurub de ancorare pentru beton autofiletant cu cap hexagonal

Cel mai popular produs al furnizorului Xiaoguo® recent - șuruburi de ancorare autofiletante pentru beton cu flanșă hexagonală. M6 până la M16, filete întărite tăiate în beton fără filetare prealabilă. Capul cu flanșă salvează șaibe și rezistă slăbirii. Fără stres de expansiune, așa că îl puteți plasa lângă margini. Pe stoc pentru livrare rapida.

Trimite o anchetă

Descriere produs

Următorii sunt parametrii fizici de bază ai șurubului de ancorare pentru beton autofiletant cu cap hexagonal de la furnizorul Xiaoguo®, aplicabili la specificațiile comune de la M6 la M16.

(1) Diametrul nominal și intervalul de lungime

Diametrul nominal (d)	Lungime comună (L)	Lungimea efectivă a firului	Înălțimea capului	Diametrul flanșei
M6	40,50,60,70,80,100mm	≈L-10mm	4,5-5,0 mm	12-13 mm
M8	50,60,70,80,90,100,120,150mm	≈L-12mm	5,5-6,0 mm	16-17mm
M10	60,75,80,90,100,120,150mm	≈L-15mm	7,0-7,5 mm	19-20mm
M12	80.100.120.150.180.200 mm	≈L-18mm	8,5-9,0 mm	22-24 mm
M16	100,120,150,180,200 mm	≈L-22mm	11-12 mm	28-30mm

Dacă lungimea depășește 200 mm, o putem personaliza, dar adâncimea de ancorare trebuie reverificată.

(2) Material și duritate

Material	Numărul modelului	Duritatea suprafeței (HRC)	Duritatea miezului (HRC)	Opțiuni de tratare a suprafeței
Oțel carbon	10B21	52-58	32-40	Electrozincare (5–8 μm), zinc galben, galvanizare mecanică, acoperire Dacromet
Oțel inoxidabil A2	304	45-50	25-30	Pasivare naturală, lustruire electrolitică
Oțel inoxidabil A4	316	45-50	25-30	Pasivarea culorii originale

Hex Flange Head Self Tapping Concrete Anchor Bolt

Beneficiile aduse de structură

Nu prin extinderea țevii, ci prin filetele care se auto-angrenează - Punctul principal structural al șurubului de ancorare pentru beton autofiletant cu cap hexagonal. Șurubul de ancorare arată ca un șurub foarte mare, dar este complet diferit de șuruburile de expansiune obișnuite.

(1) Garnitură încorporată + dinți

Flanșa șurubului de ancorare pentru beton autofiletant cu cap hexagonal este o garnitură integrală și nu se va desprinde niciodată. Sub flanșă, există și un inel cu dinți mici. Când sunt strânse, acestea vor pătrunde în placa de oțel sau în garnitură și nu se vor slăbi în timpul funcționării mașinii.

（2）Firele sunt la fel de dure ca un cuțit.

Piesa filetată care a suferit întărirea la suprafață este la fel de dură ca o daltă. Împingeți-o în orificiul pre-găurit. Lama de pe partea filetată va răzui betonul pentru a crea filetul interior potrivit, iar apoi se va prinde bine. Nu se extinde spre exterior pentru a se desprinde. În schimb, se bazează pe interblocarea firelor, astfel încât să nu spargă betonul.

（3）Fir complet

De la partea inferioară a flanșei până la vârf, este în întregime filetată. Cu cât este înșurubat mai adânc, cu atât lungimea firului care mușcă în beton este mai mare și cu atât rezistența la ridicare va fi mai puternică.

(4) Ghidare ascuțită, fără abateri

La capăt există un mic vârf conic, asemănător cu un burghiu pilot. După ce a fost plasat în gaură, capătul ascuțit apasă pe partea inferioară a găurii, asigurându-se că șurubul de ancorare pentru beton autofiletant cu cap hexagonal este perpendicular pe suprafața peretelui și nu va fi înclinat când este strâns.

（5）Suport pentru utilizare repetată

Dacă apare vreo problemă, acest șurub de ancorare poate fi îndepărtat complet folosind o cheie, repoziționat și apoi reinstalat. Este potrivit în special pentru situațiile în care șurubul trebuie dezasamblat și reasamblat de mai multe ori.

Hex Flange Head Self Tapping Concrete Anchor Bolt

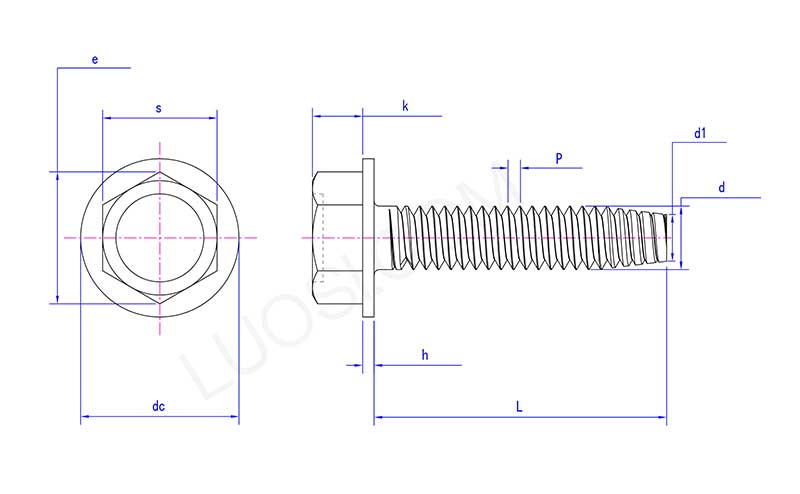

Lun	#2	#3
P	56	48
s max	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
dc max	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
h min	0.01	0.01
d max	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078
