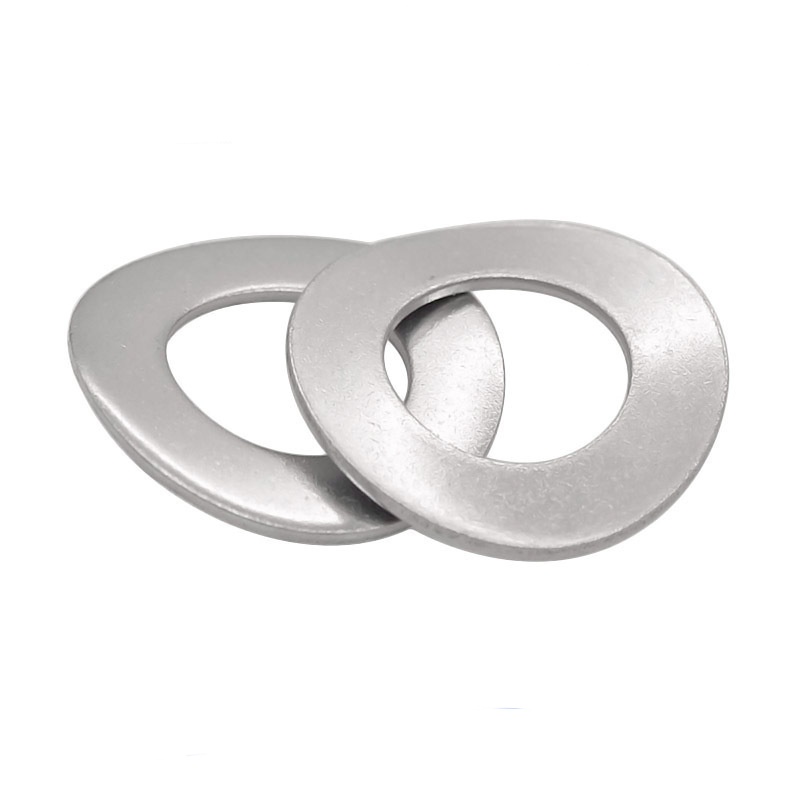

DIN137A șaibă elastică curbată

Saiba cu arc curbata DIN137A produsa de Xiaoguo® Factory are un design unic. Acest design poate asigura o forță de preîncărcare axială stabilă între componente, cum ar fi rulmenți, poate elimina jocul axial, poate împiedica agitarea șaibelor și, astfel, poate evita afectarea utilizării generale.

Trimite o anchetă

Descriere produs

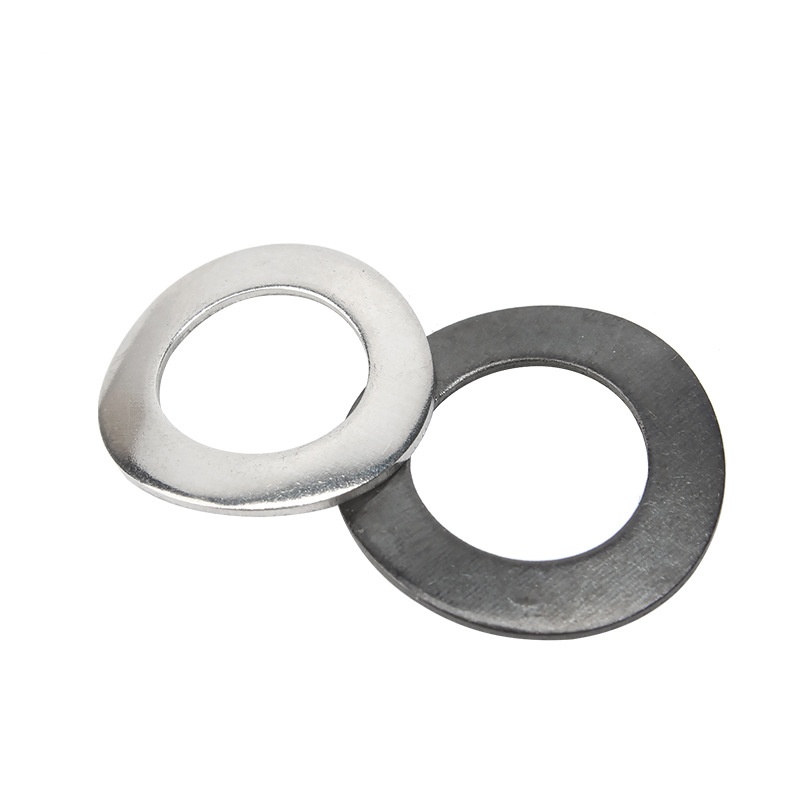

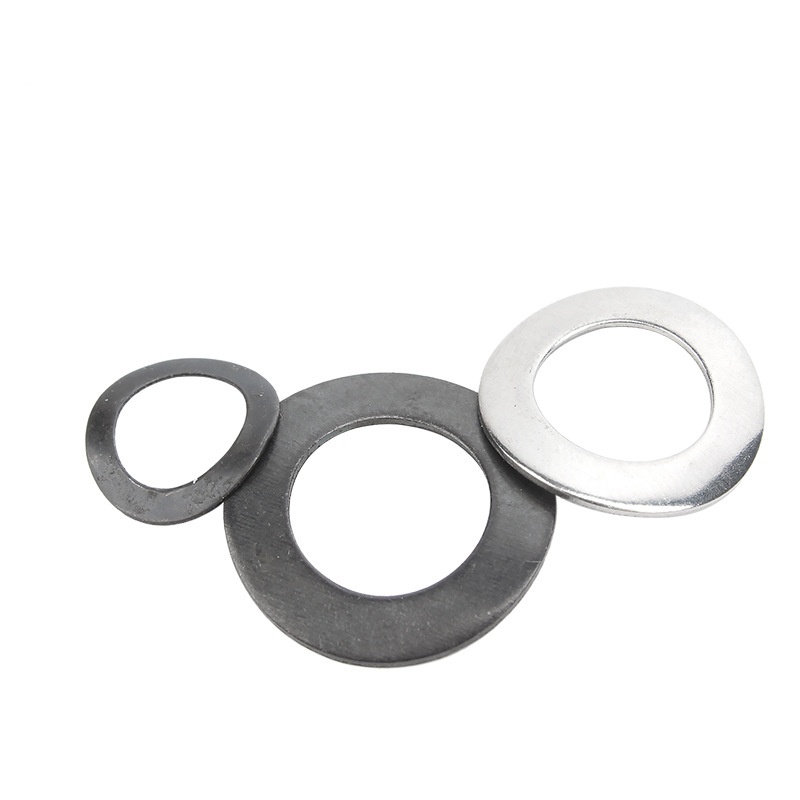

Șaiba arc curbat DIN137A este o garnitură metalică elastică cu o structură de îndoire în formă de arc unic sau multiplu. Acesta generează forță elastică de preîncărcare prin propria sa deformare a arcului și este asamblat sub șuruburi și piulițe. Este utilizat pentru a elimina golul din conexiunea elementelor de fixare, pentru a menține forța de preîncărcare, pentru a compensa dilatarea termică sau uzura și pentru a rezista la vibrații moderate.

Nume	DIN137A șaibă elastică curbată
Material	Oțel inoxidabil/oțel aliat/oțel carbon/alama/oțel pentru arcuri
Standarde	DIN137A
Fir	Metric/Metric
Dimensiuni	M2-M12
Termina	Zinc/Negru/Natural/altele
Personalizat	DA
Eşantion	DA

Structura Introducere

Cum arată structura unei șaibe arc curbate DIN137A? În termeni simpli, este un mic inel metalic cu formă de arc.

【Forma generală】

Saiba cu arc curbata DIN137A nu este o saiba plat obisnuita. Dacă o ții în mână, vei vedea că se umflă de la sine, fără să rămână plat. În funcție de modul în care se umflă, există în principal două structuri:

（1）Formă de arc cu o singură undă (ca un pod mic cu arc)

Întreaga șaibă are o singură formă de arc, mijlocul fiind mai înalt, iar părțile laterale mai jos, asemănând cu un mini pod cu arc. În stare liberă, înălțimea sa naturală este mult mai mare decât grosimea sa. Când este aplatizat, va genera o împingere inversă.

（2）Multi-wave (cum ar fi chipsurile ondulate de cartofi)

Mașina de spălat are două sau chiar mai multe valuri, cu vârfurile și văile alternând și făcând buclă în jurul circumferinței. Când această structură este comprimată, deformația nu este la fel de semnificativă ca cea a unei singure undă, dar elasticitatea este mai uniformă.

Aceste două tipuri de șaibe sunt ambele inele circulare complete, cu o gaură în mijloc și fără tăieturi în jurul marginilor. Grosimea materialului este aceeași peste tot.

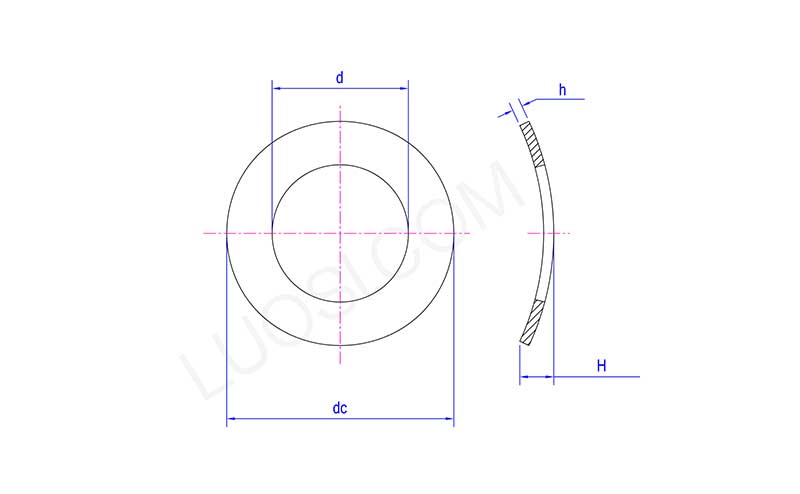

DIN137A Curved Spring Washer

Lun	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Piesele structurale cheie】

（1）Contur în formă de arc (miez)

Garnitura nu este plată în stare liberă; în schimb, prezintă o singură suprafață de arc (cum ar fi un pod arc) sau mai multe ondulații (cum ar fi valurile) de-a lungul direcției circulare.

Această formă curbă/undă este sursa elasticității.

（2）Fără tăiere cu buclă închisă

Saiba arc curbata DIN137A este un inel complet fara taieturi spiralate.

(3) Secțiune de grosime uniformă

Grosimea garniturii este uniformă pe toată circumferința, fără nicio modificare treptată sau subțiere locală.

(4) Raportul dintre diametrul exterior și diametrul interior

Raportul dintre diametrul exterior și diametrul interior afectează rigiditatea și zona de susținere a șaibei.
