DIN 1804 Piuliță

Furnizorul și producătorul din China Xiaoguo® este specializat în piulițe DIN 1804 care pot fi reutilizate. Produsul oferă o rentabilitate ridicată și poate reduce efectiv costurile de întreținere pe termen lung. Dacă achiziționați piulițele Bulk DIN 1804, veți obține un preț mai avantajos.

Trimite o anchetă

Descriere produs

Instrumente de instalare

Deși piulița DIN 1804 are o structură simplă, instalarea corectă este cheia pentru asigurarea performanței sale de blocare.

（1）Instrument principal: cheie cu cârlig (trebuie utilizată), standardul comun este DIN 1810.

Există diverse forme:

1) Tip fix cu nas ridicat: Conform standardului DIN 1810, este cea mai utilizată opțiune standard.

2) Tip articulat/reglabil: o unealtă acoperă mai multe specificații, potrivite pentru situații cu condiții de lucru variabile.

3）Tip de kit: cum ar fi un set de 8 piese, care conține diverse specificații, facilitând gestionarea și utilizarea centralizată.

（2）Unelte auxiliare: Cheie dinamometrică: Pentru a asigura un control precis al forței de blocare, multe chei cu cârlig sunt proiectate cu interfețe cu limbă pătrată care pot fi conectate la cheile dinamometrice. （3）Accesorii anti-slăbire: Pentru a obține efectul anti-slăbire, piulița trebuie să fie asociată cu dispozitivul anti-slăbire corespunzător, cum ar fi o șaibă de blocare sau un adeziv de blocare a filetului.

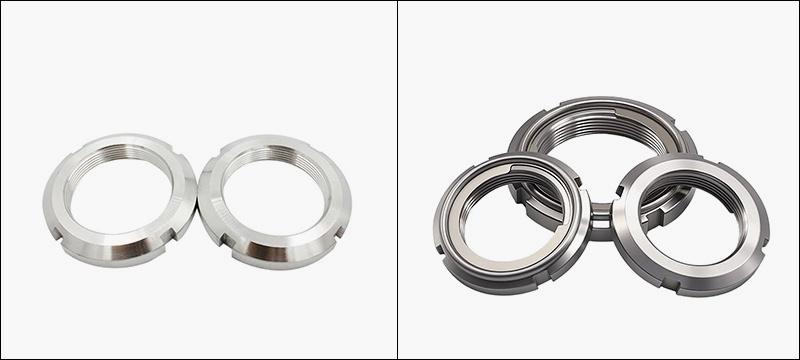

DIN 1804 Nut

Etape de instalare

（1）Pregătirea înainte de instalare

Confirmați specificațiile: Asigurați-vă că specificația filetului piuliței DIN 1804 este în concordanță cu cea a arborelui.

Inspecție de curățare: Curățați bine arborele, filetele piuliței și suprafețele de îmbinare a cheii și verificați dacă există bavuri sau deteriorări.

Confirmați suprafața portantă: în timpul instalării, partea piuliței cu suprafața prelucrată fin trebuie să fie orientată spre rulment sau față de capăt a piesei de prelucrat.

（2）Strângerea inițială

Introducere manuală: Aliniați piulița cu capătul arborelui în avans și apoi introduceți-o cu mâna pentru 2 până la 3 ture.

（3）Dispozitiv anti-slăbire

Instalați șaiba de blocare conform schemei anti-slăbire (lamba interioară ar trebui să se alinieze cu canalul cheie de pe arbore) sau aplicați adezivul de blocare a filetului.

（4）Strângere finală

Introduceți cu grijă vârful proeminent al cheii cu cârlig în canelura piuliței (rețineți că, începând de la specificația M45x1,5, piulița are 6 caneluri și trebuie să aplicați forța mai uniform)

（5）Blocare și confirmare

Folosind anti-slăbire mecanică (inel de blocare): După strângerea piuliței, îndoiți limba exterioară a inelului și introduceți-o în orice fantă a piuliței pentru a obține blocarea mecanică.

Folosiți anti-slăbire chimică (adeziv de blocare a firelor): Aplicați-l după curățarea firelor și înainte de strângere și așteptați să se întărească.

Inspecție finală: utilizați o cheie dinamometrică pentru a verifica din nou cuplul.

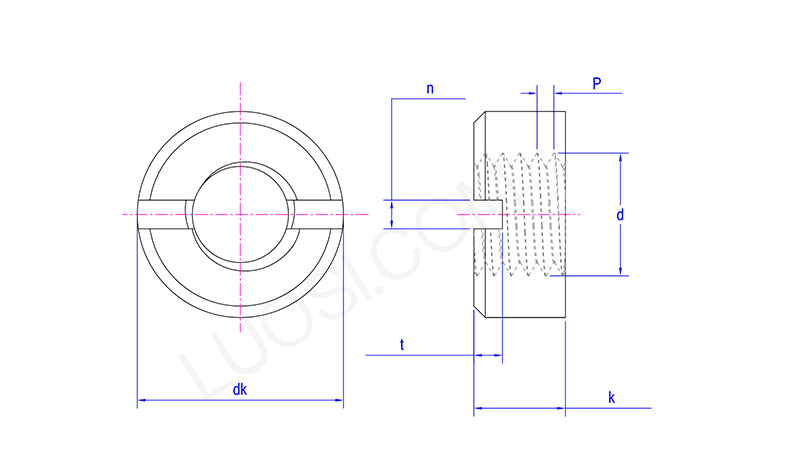

DIN 1804 Nut

Lun	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Instrucțiuni de instalare

（1）Nu confundați suprafețele portante: Asigurați-vă că suprafața d3 prelucrată fin este în contact strâns, cu suprafața aspră îndreptată spre direcția de funcționare a sculei.

（2）Valoarea cuplului este de o importanță crucială: un cuplu excesiv de mare poate deteriora filetele sau poate cauza deformarea arborelui; un cuplu insuficient de mare are ca rezultat o forță de prestrângere insuficientă, ceea ce face ca piulița DIN 1804 să fie predispusă la slăbire.

(3) Utilizarea corectă a sculelor: Asigurați-vă că dimensiunea cheii tubulare se potrivește exact cu diametrul exterior al piuliței pentru a evita deteriorarea fantei.

（4）Forța de preîncărcare trebuie luată în considerare: atunci când este utilizat pentru preîncărcare lagărului, este necesar să setați cu precizie forța de preîncărcare folosind metode profesionale.

(5) Inspecție regulată: În timpul funcționării inițiale a echipamentului sau după reparații majore, este necesar să se efectueze verificări regulate asupra stării de blocare a piulițelor pentru a preveni slăbirea.
