Piuliță de blocare a rulmentului

Piulița de blocare a rulmentului China Xiaoguo® are o fantă proiectată cu precizie care creează un joc axial foarte fin atunci când componentele rulmentului sunt montate împreună, realizând condiția optimă de împerechere. Procesul de fabricație al piulițelor de blocare a rulmenților produse de fabrica din China este extrem de precis.

Trimite o anchetă

Descriere produs

Cum să alegi dimensiunea potrivită?

Pentru a vă asigura că piulița de blocare a rulmentului poate fi utilizată corect, sunt recomandate următoarele puncte pentru selecție:

(1) Determinați specificația firului: aceasta este condiția prealabilă principală. Pentru sistemele metrice, consultați valoarea M; pentru sistemele imperiale, referiți-vă la inchi. [Notă: Acest produs folosește exclusiv șuruburi cu filet fin. Când alegeți, asigurați-vă că verificați pasul (cum ar fi M16×1,5) pentru a evita selectarea specificației cu filet grosier.]

(2) Verificați dimensiunile cheii: Verificați diametrul exterior (dk) și grosimea (m) pentru a vă asigura că piulița are suficient spațiu de instalare în echipament.

(3) Definiți standardele: specificați în mod clar standardele produsului, cum ar fi „Standard național GB/T 812” sau „Standard german DIN 981”, pentru a vă asigura că toate dimensiunile au toleranțele și preciziile necesare.

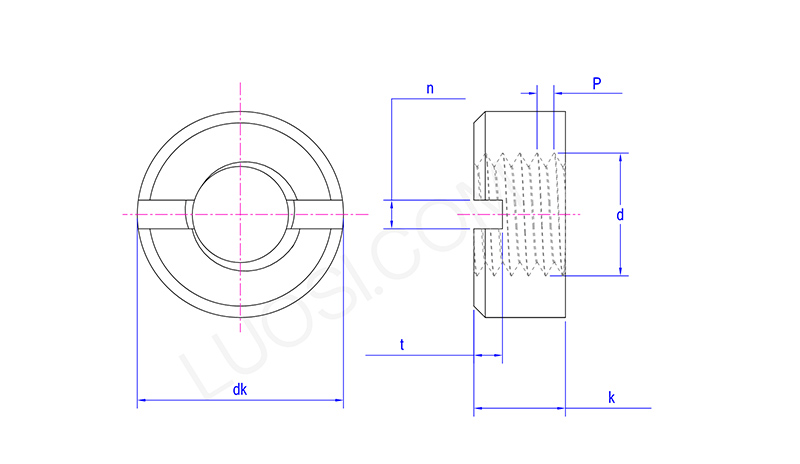

Bearing Lock Nut

Lun	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Explicație detaliată a parametrilor cheie

Atunci când alegeți dimensiunea piuliței de blocare a rulmentului, vă rugăm să acordați o atenție deosebită următorilor parametri cheie:

（1）Specificație filet (D×P): Aceasta indică diametrul nominal (D) și pasul (P) al filetului.

De exemplu, în M16×1,5, M16 reprezintă diametrul nominal de 16 mm, iar 1,5 reprezintă pasul de 1,5 mm.

（2）Diametrul exterior (dk): Dimensiunea exterioară maximă a piuliței, care determină spațiul minim necesar pentru instalare.

(3) Grosime (m): Înălțimea axială a piuliței, care afectează forța de blocare a brațului și rezistența.

（4）Numărul de fante (n) / Lățimea fantei (b) / Adâncimea fantei (t): Parametri geometrici pentru fante, care trebuie să se potrivească cu dimensiunile uneltelor profesionale corespunzătoare (cheie cu cârlig și știfturi de deschidere/șaibe de reținere).

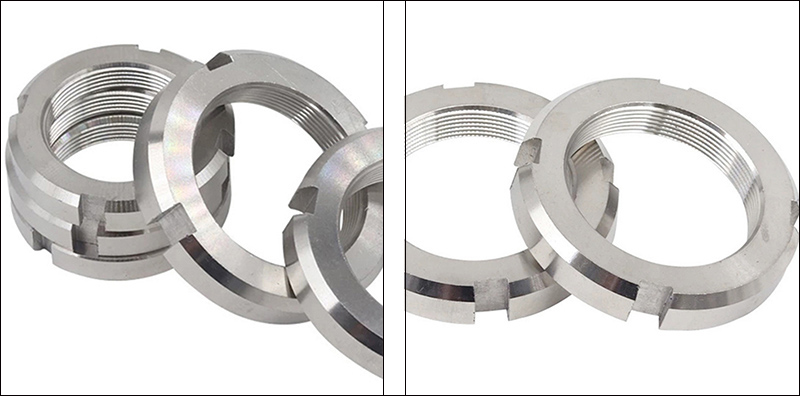

Bearing Lock Nut

Specificații comune Referință rapidă

Iată câteva date de specificații standard utilizate în mod obișnuit:

Luați ca exemplu piulița de blocare a rulmentului GB/T 812-1988 (metrică):

Specificație fir: D×P	Diametru exterior: dk (mm)	Grosime: m (mm)	Număr de sloturi: n	Adâncime fantă: t (mm)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1,5	28	8	4	2.6
M16*1,5	30	8	4	3.1
M18*1,5	32	8	4	3.1
M20*1,5	35	8	4	3.1

Selectare și utilizare

（1）Consistența filetului: Toate piulițele de blocare a rulmenților sunt echipate cu șuruburi cu filet fin. Vă rugăm să verificați pasul pentru a evita confuzia cu șuruburile cu filet gros.

（2）Unelte suplimentare: Procesul de dezasamblare și asamblare necesită utilizarea unei chei speciale în formă de cârlig.

（3）Accesorii anti-slăbire: Pentru a obține efectul de blocare, acestea trebuie utilizate împreună cu șaibe de oprire (cum ar fi GB/T 858) sau știfturi deschise.

（4）Desene tehnice: Când proiectați, vă rugăm să consultați întotdeauna cea mai recentă versiune a desenelor tehnice standard corespunzătoare sau a specificațiilor produsului.
