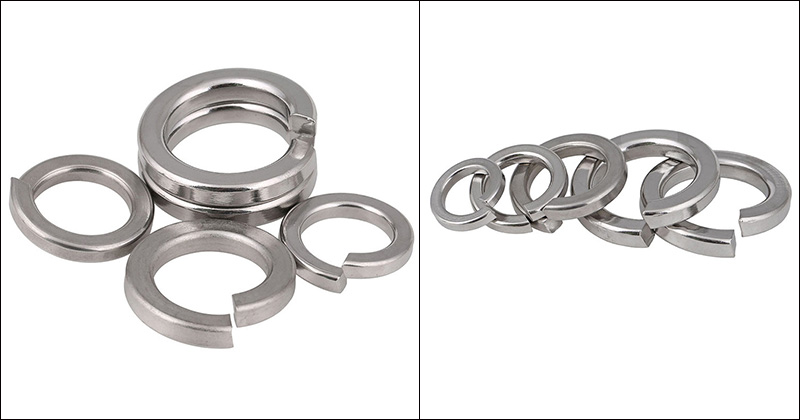

Şaibă de blocare a gulerului

În comparație cu alte tipuri de piese anti-slăbire, șaiba de blocare a gulerului produsă de Xiaoguo® Factory are o grosime mai subțire. Când sunt folosite, economisesc mai mult spațiu și ocupă mai puțin spațiu, făcându-le potrivite pentru structuri compacte.

Trimite o anchetă

Descriere produs

Motivul pentru care Collar Lock Washer poate economisi spațiu fără a sacrifica efectul de blocare constă în separarea precisă a designului său de grosime și diametru exterior de funcția sa: diametrul exterior este micșorat pentru a facilita instalarea în spații înguste, în timp ce grosimea este mai groasă ca o compensare fizică a posibilei pierderi a forței de blocare după reducerea diametrului exterior.

Motivul principal: un diametru exterior subțire nu înseamnă o formă complet subțire; mai degrabă, este o configurație „miez gros și margini subțiri”.

（1）Diametrul exterior (OD): Mai mic

Instalați-l în siguranță în găurile oarbe, la coada șuruburilor hexagonale interne sau în zonele restrânse înconjurate de alte componente.

（2）Grosime: Mai gros

Compensați eventuala pierdere a elasticității arcului din cauza reducerii diametrului exterior al șaibei de blocare a gulerului, asigurați-vă că poate susține suprafața de instalare și garantați că forța de blocare nu este redusă.

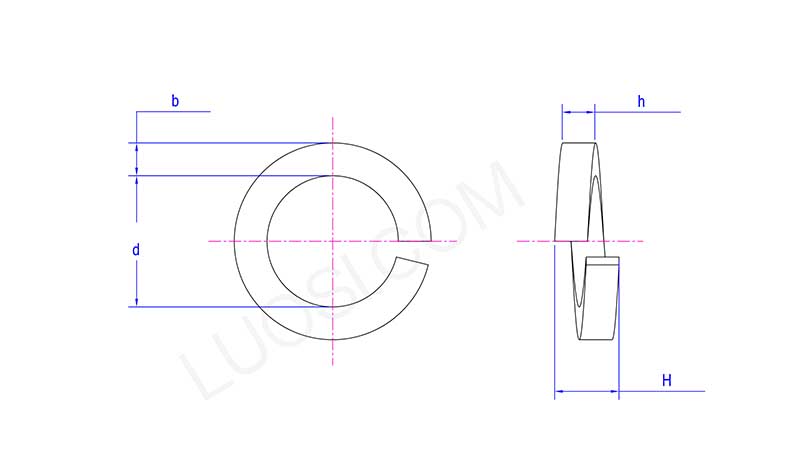

Collar Lock Washer

Lun	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Scenarii de aplicații tipice pentru economisirea spațiului

Elementul de fixare a șaibei de blocare a gulerului este utilizat în principal în situațiile în care este necesară o rezistență ridicată împotriva slăbirii în spații restrânse, mai ales atunci când este utilizat împreună cu șuruburi cu cap cu cap.

(1) Automobile și mașini de curse

Folosit în spații compacte extrem de fiabile, cum ar fi motoare, suspensii, grupe motopropulsoare etc., obținând în același timp reducerea greutății și asigurarea siguranței.

(2) Aerospațial și militar

Folosit în motoarele de avioane, cabinele și alte ocazii în care greutatea și spațiul sunt foarte limitate. Collar Lock Waiher este adesea folosit la asamblarea motoarelor, fuzelajelor și trenurilor de aterizare pentru a asigura fiabilitatea în condiții extreme. În plus, acest tip de spălare este, de asemenea, utilizat frecvent în aplicații multiple de fixare în vehicule militare, elicoptere și avioane de luptă.

(3) Mașini de precizie și automatizări industriale

Folosit în echipamente pentru spații înguste, cum ar fi echipamente de prelucrare de precizie, mașini industriale, îmbinări de robot și linii de asamblare automate. Deoarece diametrul exterior este mai mic, se potrivește cu ușurință acolo unde spațiul este limitat și gestionează precizia ridicată de aliniere pe care o necesită asamblarea de precizie.

(4) Electrice și electronice

Folosit în interiorul dispozitivelor electronice, conectorilor, panourilor și locurilor similare. Această șaibă de blocare a gulerului vă oferă o blocare solidă, fără a avea nevoie de șaibe suplimentare - o modalitate compactă de a menține lucrurile strânse sub vibrații.

(5) Industrie grea și construcții

În mașinile grele, echipamentele de construcții și lucrările structurale din oțel, dimensiunea compactă a acestei mașini de spălat o face o alegere potrivită pentru inginerii care au nevoie de rezistență sigură la vibrații și anti-slăbire.

Collar Lock Washer
