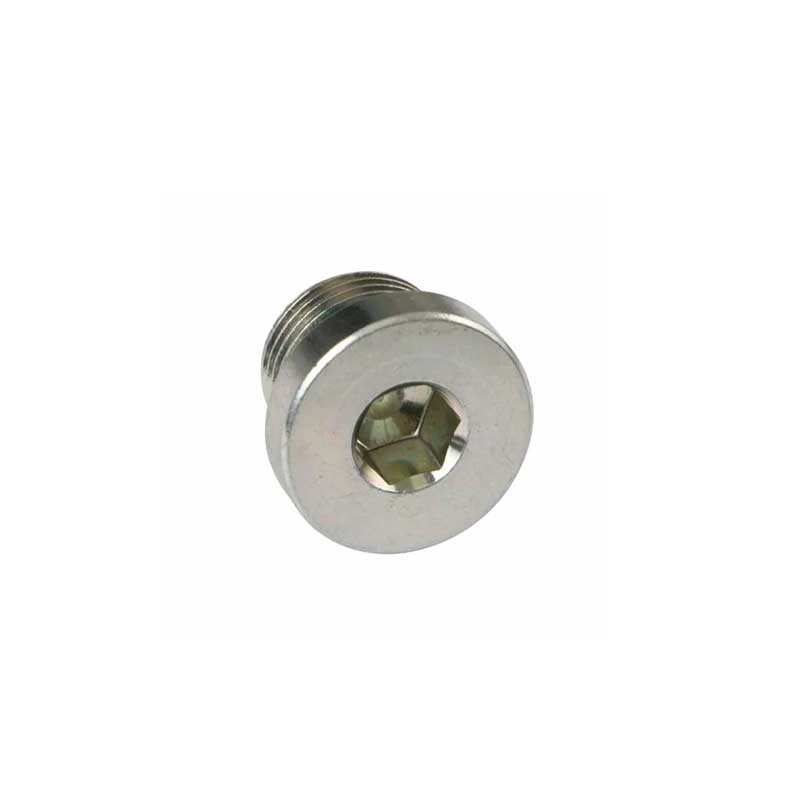

BSP Tată Captive Seal Hollow Hex Dop hidraulic

Dop hidraulic BSP cu etanșare tată captive Hollow Hex din inventarul Chinei XiaoGuo® sunt fabricate din material de înaltă rezistență și au o structură robustă. Poate fi instalat și dezasamblat de mai multe ori în condiții normale, fără a provoca daune și poate fi reciclat, reducând astfel deșeurile.

Model:IS09974-2Type E

Trimite o anchetă

Descriere produs

Specificațiile comune ale dopului hidraulic cu etanșare tată captive BSP Hollow Hex de la G1/8 inch la G3 inch. Diferite produse pot avea mici variații în dimensiuni specifice. Iată câteva exemple de dimensiuni tipice pentru referință:

Numărul modelului	Specificația firului	A (mm)	L (mm)	S1 (laturile opuse hexagonale, mm)
Eaton (1B-04-06(2WD)Z)	BSP sigiliu captiv masculin	-	36.5	22
EMYTE (1B-02WD)	G1/8"X28	10	25.5	14
LY-NB (4B-04WD)	G1/4"X19	12	19.6	19

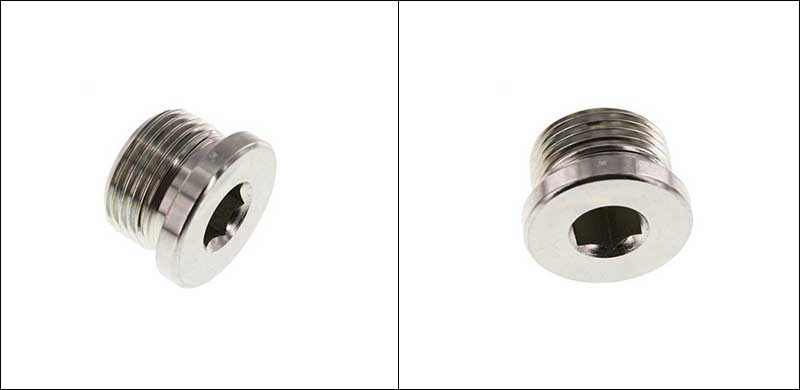

BSP Male Captive Seal Hollow Hex Hydraulic Plug

Etape de instalare

Cheia pentru instalarea dopului hidraulic cu etanșare tată captive BSP Hollow Hex este „controlul precis al cuplului” și „protecția elementului de etanșare”. Întregul proces poate fi împărțit în trei etape.

【1】Pregătirea înainte de instalare

(1) Curățare și inspecție: curățați temeinic porturile hidraulice și filetele dopului hidraulic cu etanșare tată captive BSP Hollow Hex, îndepărtând petele de ulei, pilitura de fier și alte impurități. De asemenea, verificați dacă inelul de etanșare anti-detașare de pe capacul șurubului este îmbătrânit, zgâriat sau deformat.

(2) Interziceți înfășurarea curelelor de materie primă: Nu înfășurați curele de materie primă și nu aplicați etanșant pe fire.

【2】Procedura corectă de instalare

（1）Prestrângere manuală: Aliniați dopul hidraulic cu etanșare tată captive BSP cu portul hidraulic și introduceți-l, asigurându-vă că firele sunt corecte și că nu există rezistență. Strângeți-l cu mâna până când nu mai poate fi strâns.

(2) Strângerea cheii dinamometrice: Folosiți o cheie hexagonală internă și asigurați-vă că utilizați o cheie dinamometrică pentru strângerea finală. Acesta este cel mai important pas în prevenirea scurgerilor.

(3) Criteriul de judecată: Strângeți până când inelul de etanșare este în contact perfect cu suprafața plană a portului.

【3】Valoarea de referință a cuplului

Vă rugăm să consultați următorul interval general de cuplu pentru filete drepte BSP (unitate: N·m):

Specificația firului (dimensiune)	Interval de cuplu recomandat (N·m)
G1/8"	14,0 - 16,0
G1/4"	24,0 - 27,0
G3/8"	33,0 - 40,0
G1/2"	44,0 - 50,0
G5/8"	58,0 - 65,0
G3/4"	84,0 - 92,0

【4】Inspecția și testarea finală

După finalizarea instalării, trebuie efectuat un test de scurgere după ce sistemul este presurizat. Folosiți un șervețel pentru a șterge în jurul capacului filetat și verificați dacă există pete de ulei. Dacă se detectează o scurgere, nu o strângeți din nou. În schimb, scoateți-l pentru a inspecta etanșarea și filetele. Dacă este necesar, înlocuiți-le.
