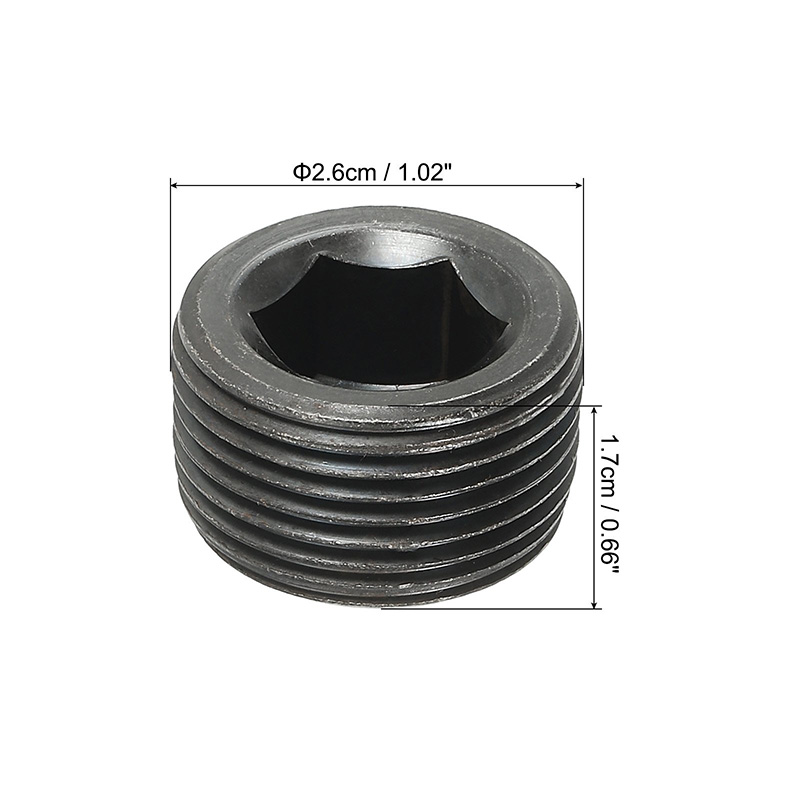

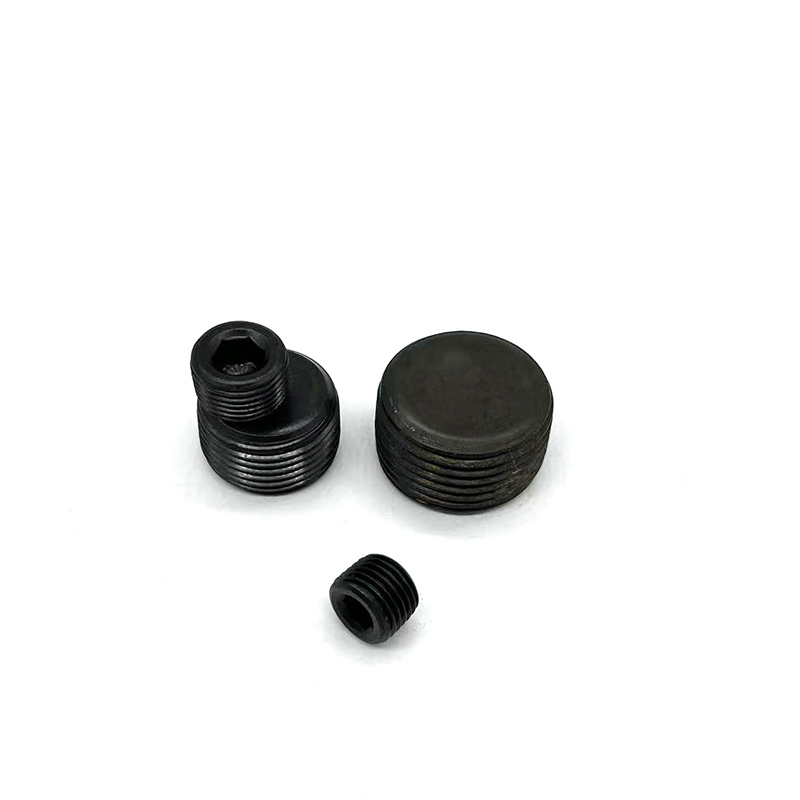

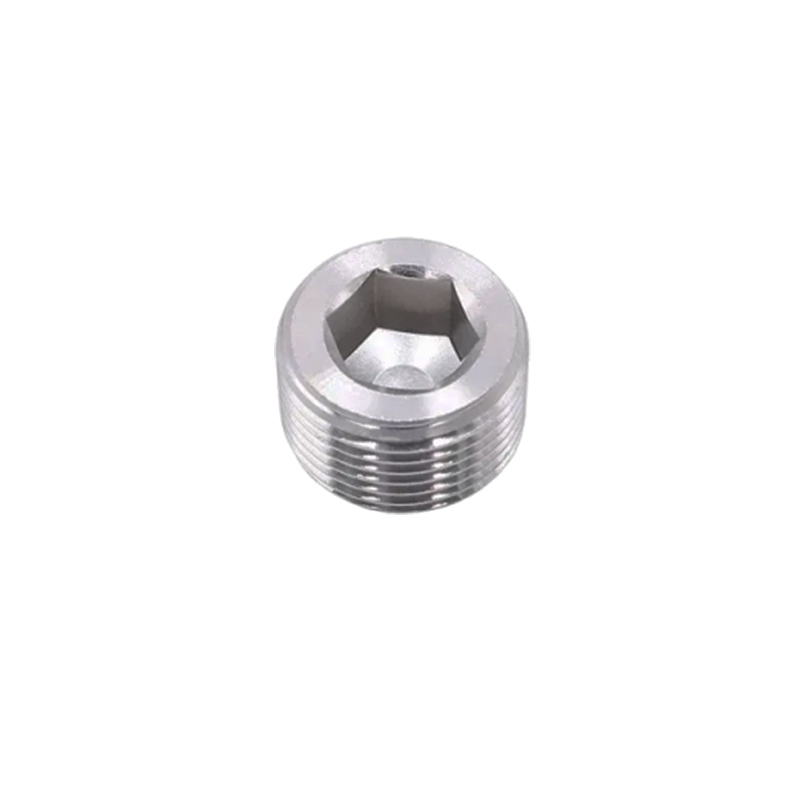

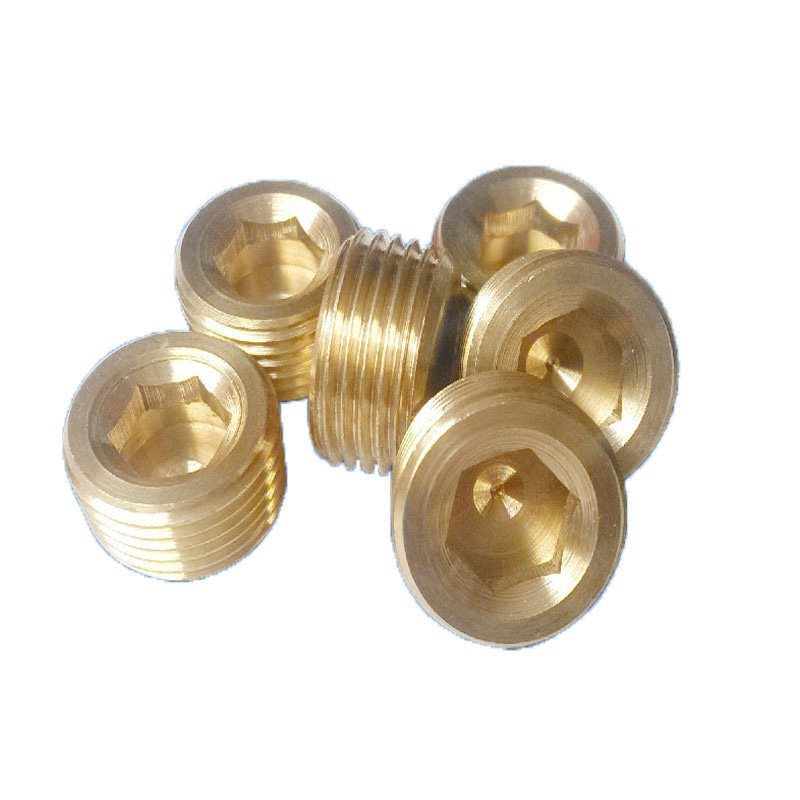

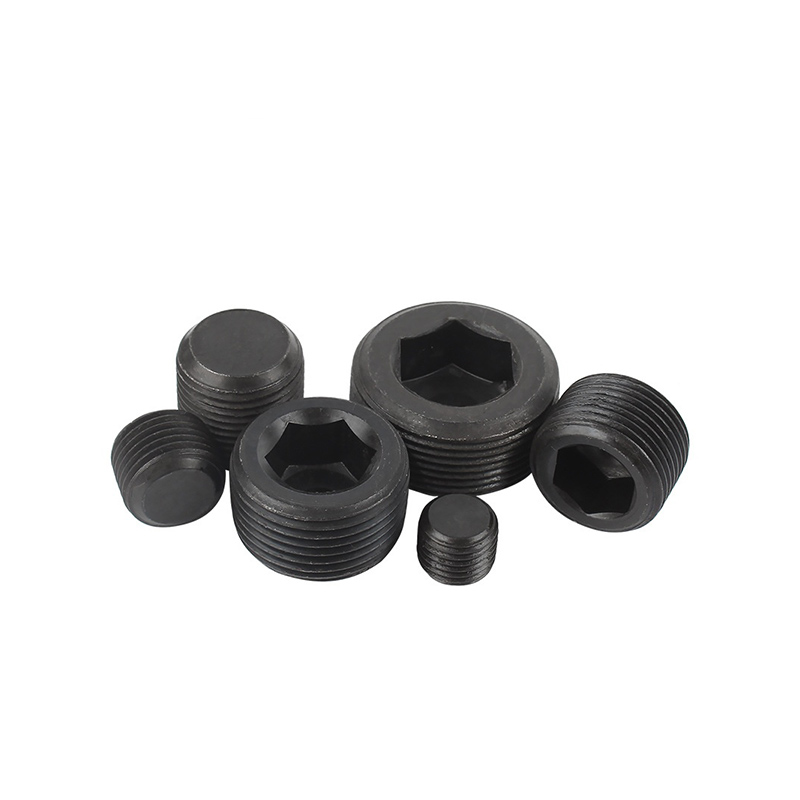

BSPT mufă hexagonală internă tată

Când se utilizează conectorul hexagonal intern BSPT de inventar Xiaoguo®, acestea pot fi reutilizate. Cu toate acestea, trebuie să împachetați din nou banda sau să le aplicați etanșant înainte de a putea fi folosite din nou, reducând astfel costul achizițiilor repetate.

Trimite o anchetă

Descriere produs

Structura BSPT Male Internal Hex Plug este foarte robustă, deci nu este complicat de utilizat. Cu toate acestea, există încă câteva puncte care necesită o atenție suplimentară.

【1】Pregătirea înainte de instalare

（1）Alegeți dimensiunea corectă: asigurați-vă că interfața este un fir NPT.

（2）Verificați firele: Observați dacă există bavuri sau zgârieturi pe filetele conectorului hexagonal intern tată BSPT și, de asemenea, asigurați-vă că firele interne ale interfeței sunt curate, fără pilitură de fier sau resturi de bandă adezivă veche.

(3) Pregătiți banda de etanșare sau etanșant: Deși filetele conice NPT au proprietățile lor de auto-etanșare, pentru a asigura nicio scurgere de ulei sau scurgere de aer, se recomandă insistent să înfășurați banda de etanșare sau să aplicați etanșant lichid filetat.

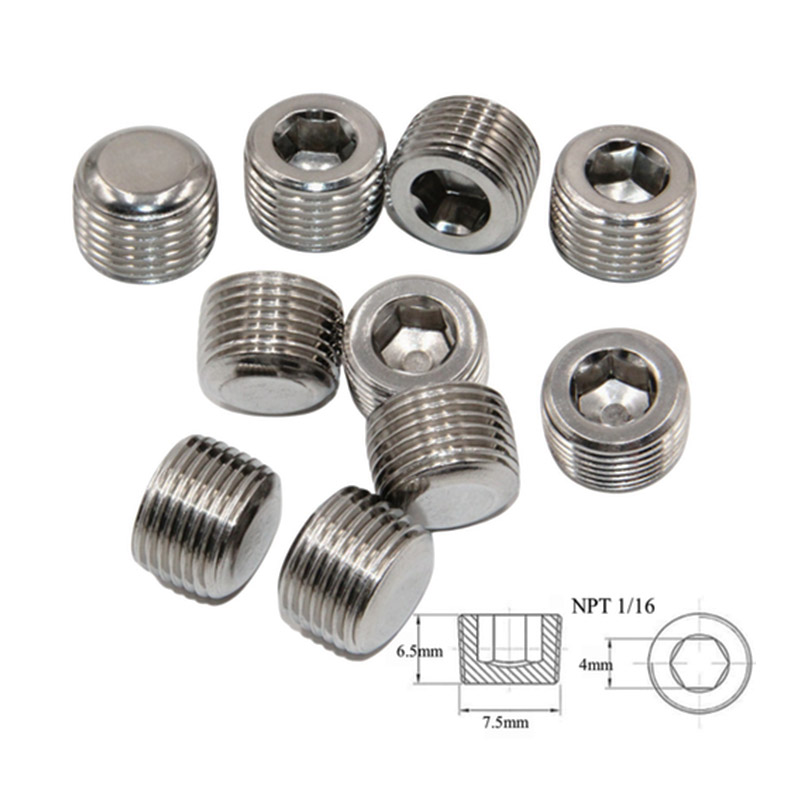

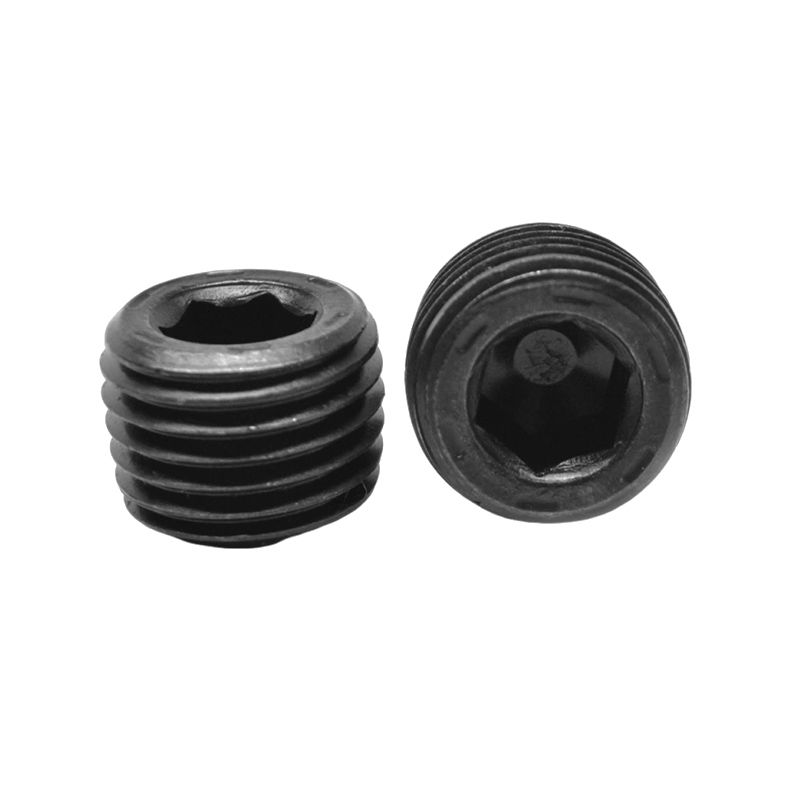

BSPT Male Internal Hex Plug

【2】 Înfășurați banda de materie primă

(1) Direcție: Înfășurați în sensul acelor de ceasornic de la coada filetată (capătul aproape de capul hexagonal) spre capătul filetat.

（2）Numărul de spire: În general, înfășurați de 3 până la 6 ori.

（3）Nu acoperiți primul dinte: lăsați primii 1 până la 2 dinți din partea din față a firului neasigurați. Acest lucru poate preveni căderea resturilor de pe banda de adeziv în sistem.

【3】Pași de strângere

（1）Prestrângeți manual: mai întâi, introduceți mufa hexagonală internă tată BSPT în orificiu cu mâna. Doar asigurați-vă că intră fără probleme și că firele sunt aliniate corect.

(2) Strângeți cu o cheie hexagonală internă: găsiți o cheie hexagonală internă de dimensiunea corespunzătoare (laturile hexagonului ar trebui să se potrivească), introduceți-o în orificiul hexagonal și începeți strângerea.

（3） Câte ture? După ce ați strâns manual până la capăt, continuați să utilizați o cheie pentru a strânge aproximativ 1,5 până la 3 ture (aproximativ). (NPT este un filet conic. Nu este nevoie să apăsați strâns inelul de etanșare pe suprafața de capăt. Strângeți puțin mai mult când simțiți că există o rezistență evidentă.)

（4）Referință de cuplu

Specificație NPT	Cuplu (N·m)
1/8 inchi	7-10
1/4 inchi	16-22
3/8 inchi	19-43
1/2 inchi	43-54
3/4 inchi	54-65
1″	70-81

【4】Inspecție post-instalare

După finalizarea instalării, aplicați presiune asupra sistemului și observați dacă există vreo scurgere în jurul dopului hexagonal intern tată BSPT.

Dacă există o ușoară scurgere, puteți încerca să o strângeți încă 1/4 de tură.

Dacă mai există scurgeri, îndepărtați piesa și verificați filetele și banda de etanșare. Înfășurați din nou banda și apoi reinstalați-o.

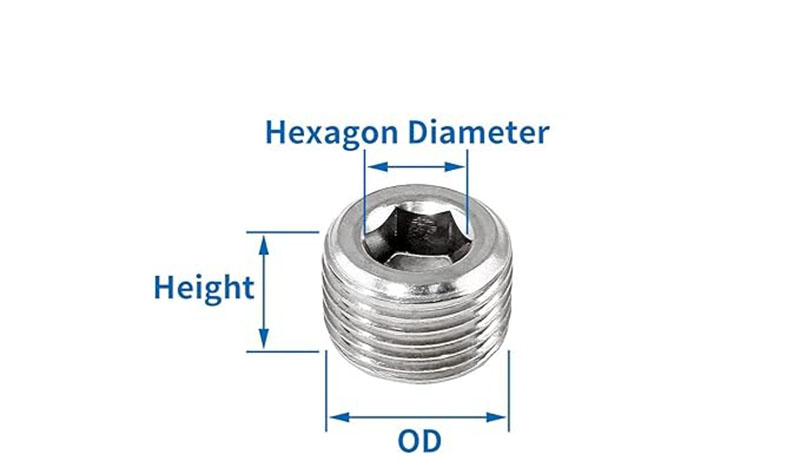

BSPT Male Internal Hex Plug

Fir	OD (inch)	OD (mm)	Înălţime	Diametrul hexagonului
NPT1/8	13/32≈3/8	10,287 mm	0,31"/8 mm	0,19"/5 mm
NPT1/4	33/64≈1/2	13.000 mm	0,39"/10 mm	0,23"/6 mm
NPT 3/8	43/64≈5/8	17,145 mm	0,43"/11 mm	0,31"/8 mm
NPT1/2	27/32≈3/4	20.500 mm	0,59"/15 mm	0,39"/10 mm
