Ancora U Bolt

Furnizorul din China Xiaoguo® ancor U șurub vine într-o gamă largă de specificații, acoperind totul de la DN10 (2 mm) la DN600 (24 inchi), îndeplinind toate cerințele de dimensiune completă. Fie că este vorba de conducte mici de apă și cablaje electrice sau conducte industriale mari, puteți alege un șurub de ancorare în U rentabil.

Trimite o anchetă

Descriere produs

Definirea produsului și funcția de bază

șurubul în U de ancorare, cunoscut și sub denumirea de șurub în U de ancorare la sol sau șurub în U preinstalat, este un tip de element de fixare de ancorare în formă de litera „U”. Are fire lungi la ambele capete și este de obicei preinstalat în fundația de beton sau trecut prin baza structurii de oțel. Se combină cu șaibe și piulițe pentru a fixa ferm echipamente, stâlpi, suporturi de țevi etc. pe fundația structurii din beton sau oțel.

Funcția de bază

Este o componentă cheie de ancorare utilizată în domenii precum construcții, poduri, energie electrică și petrochimie pentru realizarea conexiunilor rigide între echipamente și fundație. Funcția sa principală este de a transfera în siguranță sarcinile (tensiune, presiune, forță tăietoare, moment de încovoiere) structurii superioare către fundația de beton sau sol. Spre deosebire de șuruburile de expansiune obișnuite, acest produs este instalat într-un mod preîngropat. Se așează în interiorul cofrajului înainte de turnarea betonului și formează o ancoră permanentă ireversibilă după întărirea betonului.

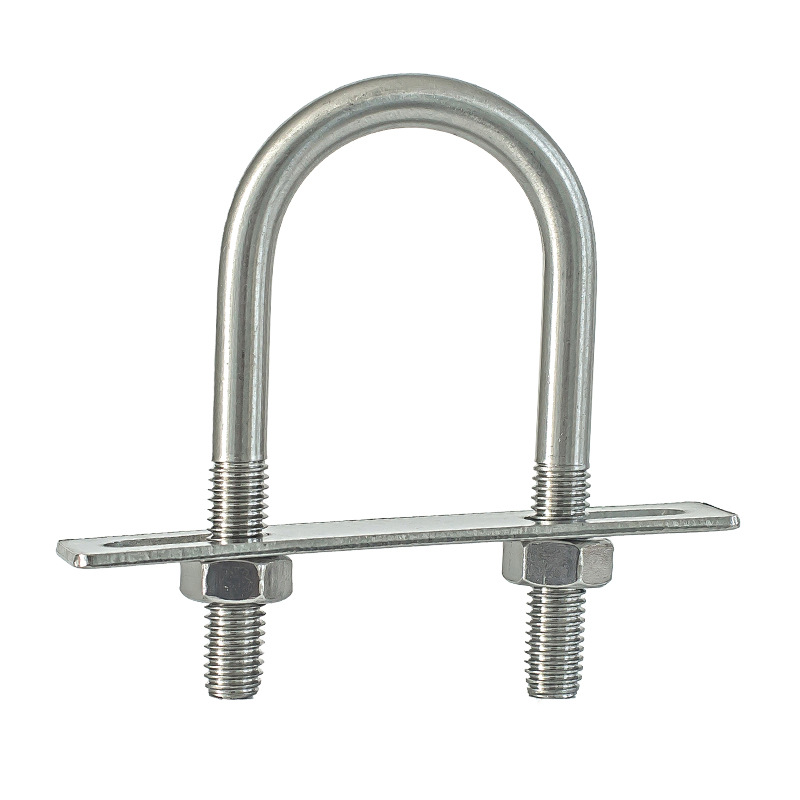

Anchor U Bolt

Materiale comune

Mai jos este lista de materiale obișnuite pentru bolțul de ancorare în U pe care le-am rezumat pentru dvs., ceea ce vă este convenabil să le căutați.

Tipul materialului	Nota	Nivel de performanță atins	Caracteristici de bază	Scenarii aplicabile
Oțel carbon	Q235 / A36	Nota 4.8	Relativ economic și versatil, ușor de prelucrat	Constructii generale, fundatii utilaje usoare, fixare balustrada
Oțel carbon	45# / 1045	Nota 8.8	Rezistență moderată, performanță cuprinzătoare bună	Fundații pentru echipamente industriale, turnuri electrice, suporturi pentru conducte
Oțel aliat	40Cr / 5140	nota 10,9	Rezistență ridicată, rezistență la oboseală	Echipament greu, fundație de sarcină dinamică, turn de energie eoliană
Oțel aliat	35CrMo / 4135	nota 10,9/12,9	Rezistent la temperaturi scăzute, anti-rugină	Industria petrochimică, fundație vas de înaltă presiune, regiuni reci
Oţel inoxidabil	304 / A2	A2-70	Rezistenta generala la coroziune	Pentru fabrici de produse alimentare, tratarea apei, aplicații generale în exterior
Oţel inoxidabil	316 / A4	A4-70 / A4-80	Rezistență excelentă la apa de mare și la substanțe chimice	Pentru platforme offshore, centrale electrice de coastă, uzine chimice, echipamente pentru piscine
Oțel carbon galvanizat la cald	Q235 / 45# + HDG	nota 4,8/8,8	Prevenirea ruginii de lungă durată în aer liber	poduri, balustrade autostrazi, turnuri de comunicatii, suporti fotovoltaici

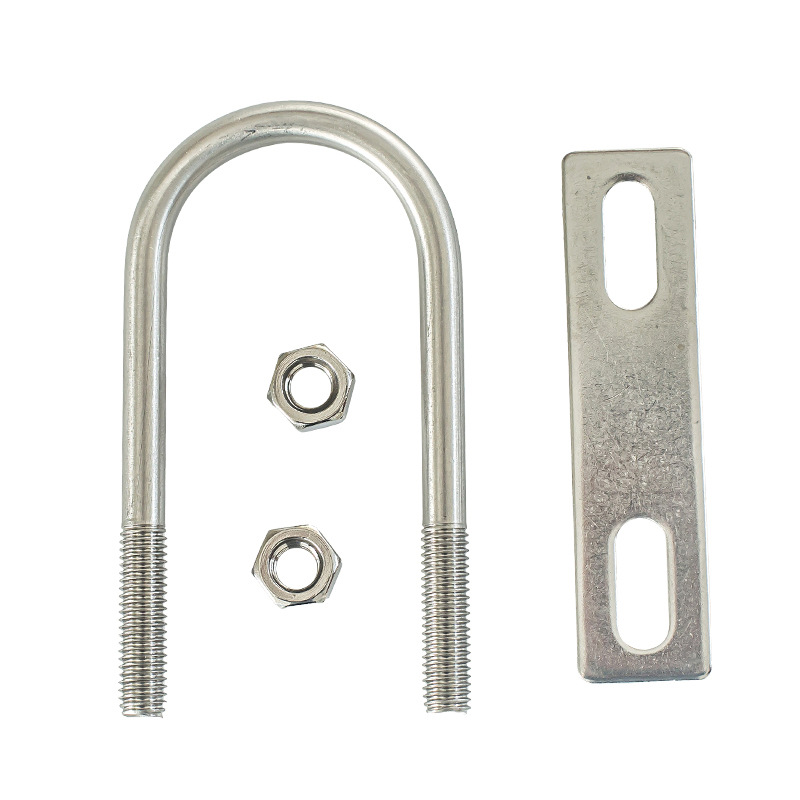

Anchor U Bolt

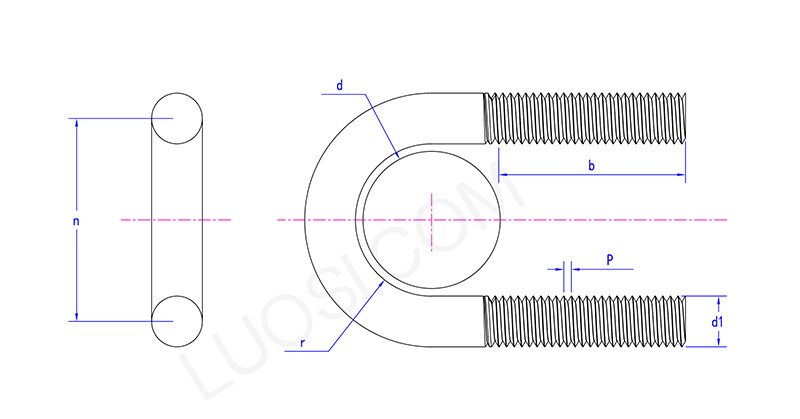

Lun	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Tip de produs

În funcție de metoda de instalare și de formă, șurubul de ancorare în U este împărțit în principal în următoarele tipuri:

Șurub în U simplu încorporat: încorporat direct în beton, cu capătul filetat ieșind deasupra suprafeței de bază. Este folosit pentru fixarea coloanelor din oțel și a bazelor echipamentelor. Este cea mai comună formă.

Șurub în U cu capete de cârlig: Capetele filetate sunt îndoite suplimentar cu 90° sau 180°.

Șurub în U cu fund plat: partea de jos a părții în formă de U este dreaptă, nu în formă de arc. Este utilizat pentru fixarea componentelor cu secțiune transversală pătrată sau pentru instalații care trebuie să fie în contact strâns cu suprafața inferioară a plăcii de oțel.

Bolt de tip U-bolt: Acest șurub în formă de U trece prin găurile rezervate din baza structurii de oțel, cu ambele capete expuse. Este combinat cu piulițele superioare și inferioare pentru a obține prindere și este utilizat în mod obișnuit pentru conexiuni detașabile sau scenarii care necesită reglarea înălțimii.

Șurub în U pentru picioare inegale: picioare de lungimi diferite. Folosit pentru instalare pe suprafețe de fundație înclinate sau în structuri speciale care necesită fixare asimetrică.
