Tip B 12 Șuruburi cu flanșă Piont

Șuruburile cu flanșă tip B 12 piont sunt special concepute pentru proiecte care necesită stabilitate suplimentară. Este mai ușor să controlați când strângeți. Baza flanșei poate distribui presiunea și poate preveni deteriorarea. Compania Xiaoguo® are un inventar bogat. Ne puteți contacta oricând.

Trimite o anchetă

Descriere produs

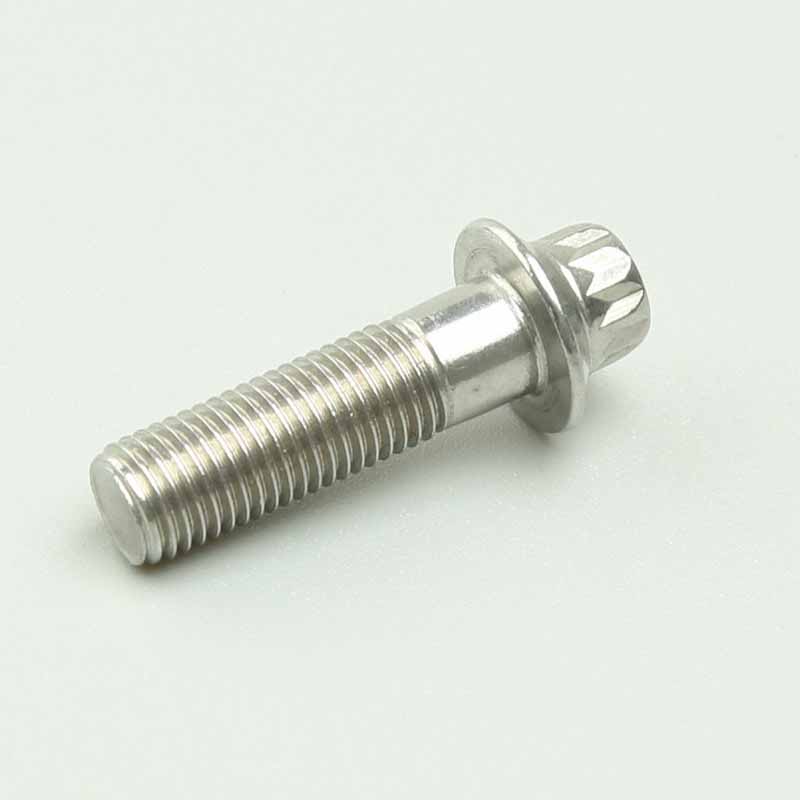

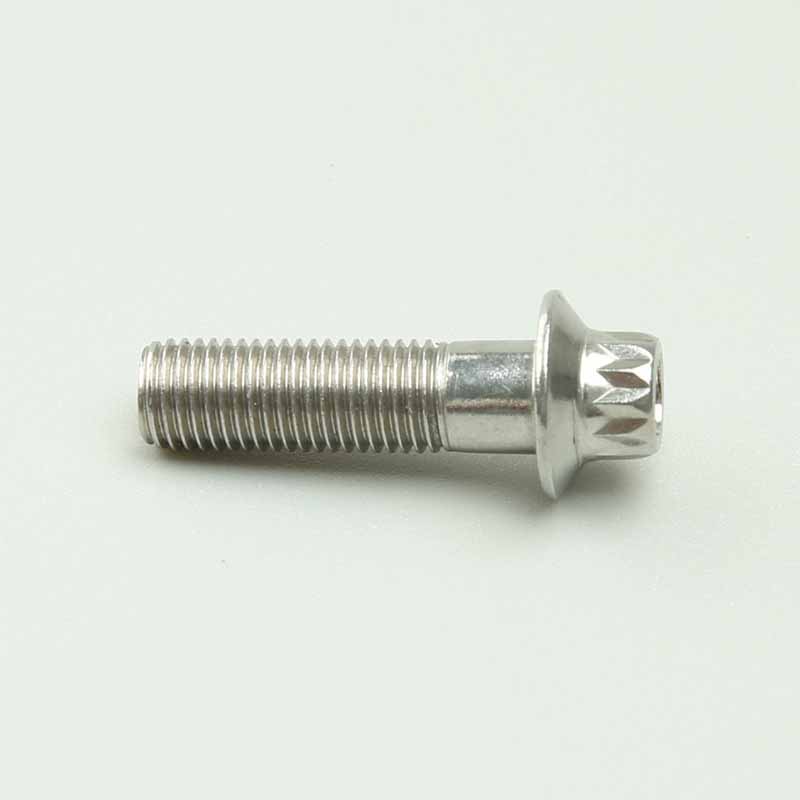

Șuruburi cu flanșă tip B 12 pionau 12 colțuri la cap și o placă cu flanșă în partea de jos. Este mai ușor de strâns și mai puțin probabil să alunece. Flanșa din partea inferioară este ca o garnitură mică, care poate crește zona de contact cu obiectul fix și poate îndeplini diferite cerințe de instalare.

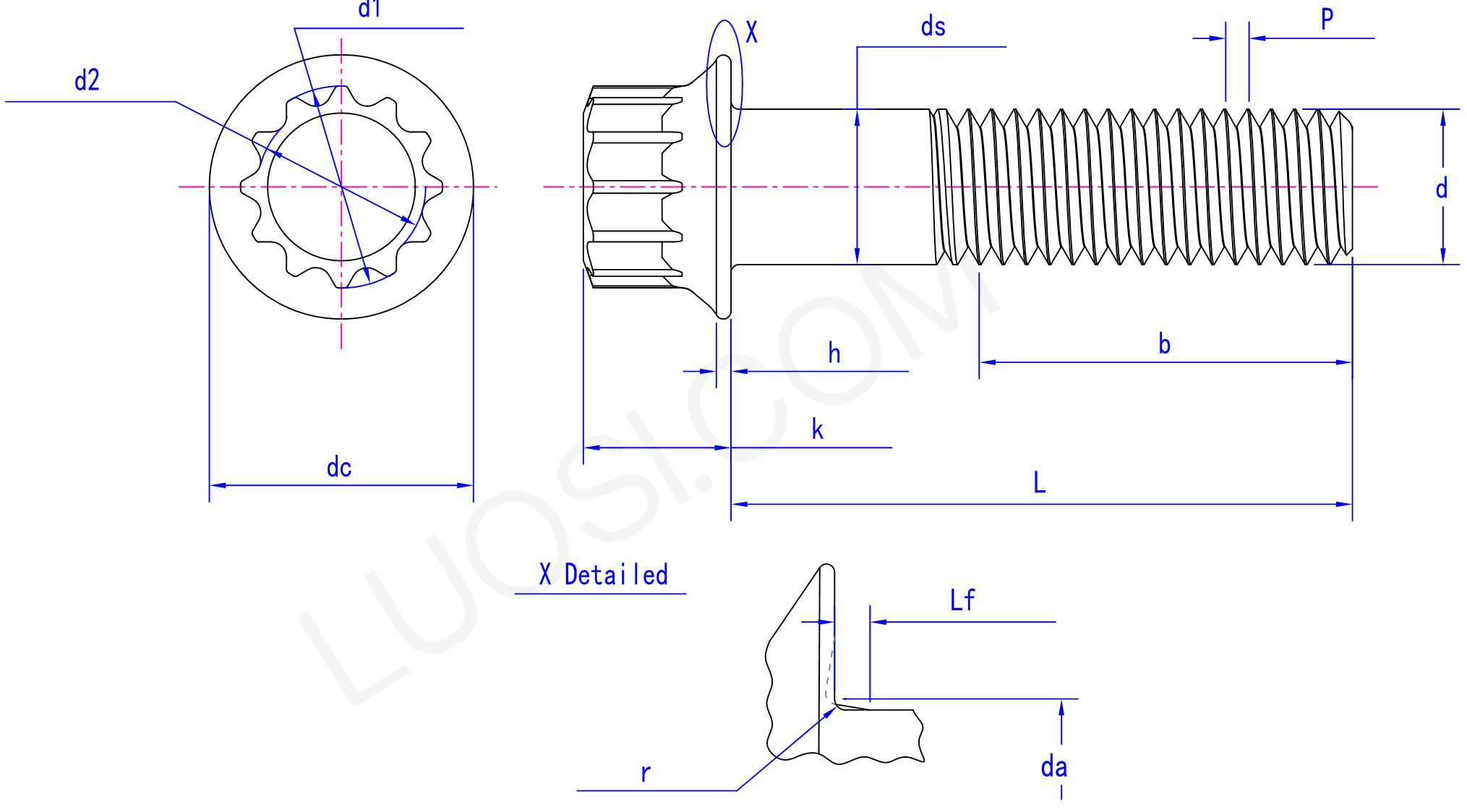

Parametrii produsului

Lun	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds max	5	6	8	10	12	14	16	20
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
dc max	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
h min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k max	5	6	8	10	12	14	16	20
d1 max	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 max	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
da max	5.6	6.7	8	11	13	15	17.5	22
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
Lf min	0.7	0.8	1	1	1	1	1.6	2.1
r min	0.15	0.18	0.25	0.25	0.25	0.25	0.37	0.5

Aplicație

Șuruburile cu 12 puncte de tip B sunt potrivite pentru manșoane foarte joase. Designul cu cap puțin adânc este potrivit pentru situațiile în care șuruburile standard ale flanșei nu pot fi strânse, cum ar fi compartimentele înguste ale motorului sau dispozitivele electronice compacte. Flanșele pot fi încă folosite ca garnituri încorporate. Poate fi folosit pentru motoare cu benzi transportoare sau baze de pompe fără garnituri de blocare.

Tip B 12 pionșuruburile sunt folosite pentru asamblarea cutiilor de viteze agricole. Cutia de viteze priza de putere a unui tractor este predispusă la noroi și impact. Ele pot sigila flanșele cochiliei în toate anotimpurile. Suprafața inferioară zimțată a flanșei poate mușca metalul și este mai rezistentă la vibrații și slăbiri decât garniturile netede. Când efectuați întreținerea pe teren, utilizați manșoane de impact cu 12 puncte pentru a înșuruba aceste șuruburi.

Turbina se va încălzi și va deveni roșie în timpul funcționării. Șuruburile de tip B cu 12 puncte pot fixa placa termoizolatoare și nu se vor slăbi. Coeficientul de dilatare termică al flanșei se potrivește cu cel al plăcii de izolație din oțel inoxidabil, ceea ce poate împiedica deformarea acesteia. Utilizați o cheie cu clichet cu cap elastic în 12 puncte lângă țeava de evacuare. Nu reutilizați - ciclul termic va slăbi rezistența metalului. Absența unuia va duce la topirea cablajului.

Caracteristicile produsului

Tip B 12pionșuruburile cu flanșă au o structură unică. Structura unică de 12 colțuri și placă cu flanșă, cu 12 colțuri, face strângerea mai precisă. De asemenea, placa cu flanșă poate împiedica blocarea șuruburilor în materialul fix. Suprafața a suferit un tratament de galvanizare pentru a continuasporește capacitatea sa anti-rugină.

Type B 12-Piont flange screws
