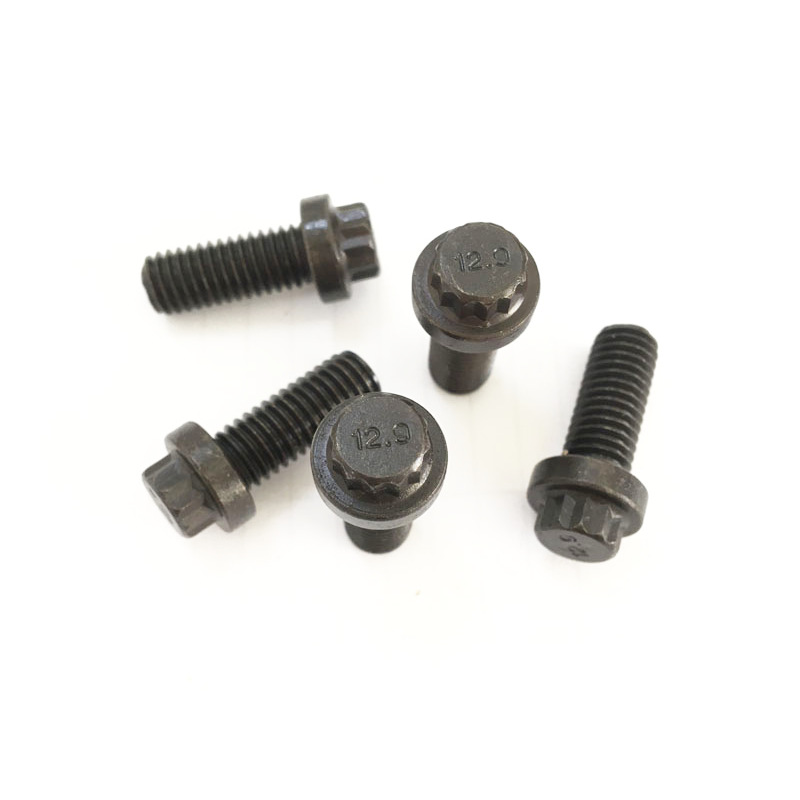

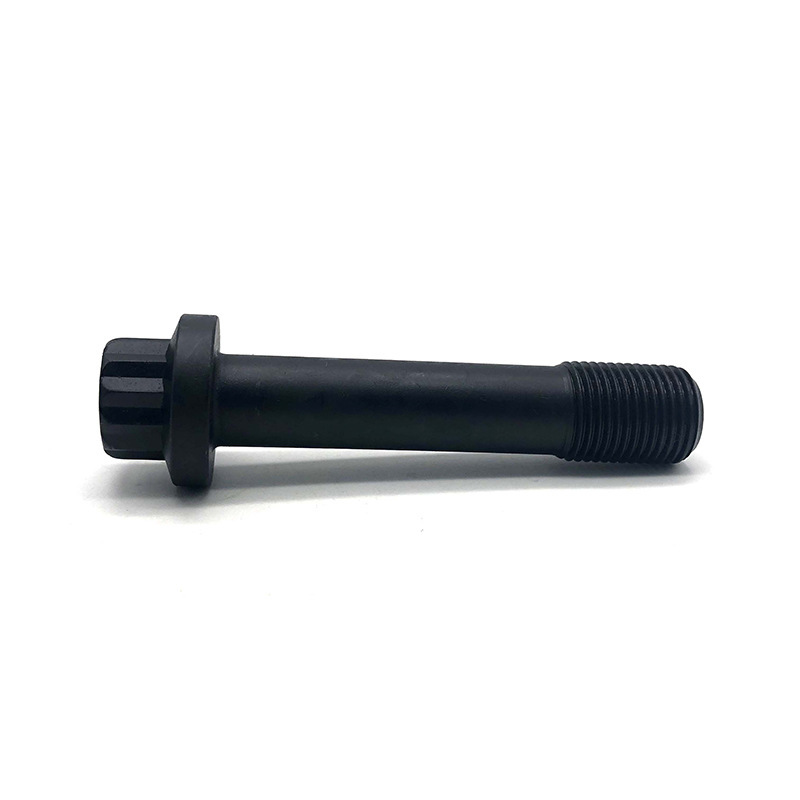

Șurub flanșă cu 12 caneluri

Șurubul cu flanșă cu 12 caneluri al Xiaoguo® are un design cu cap în 12 puncte care se potrivește perfect cu cheia inelară. Chiar și într-un spațiu restrâns, acesta poate fi încă operat. În comparație cu capul hexagonal, spațiul de operare este redus cu 50%. Veniți și întrebați despre prețul eșantionului pentru a experimenta instalarea rapidă.

Trimite o anchetă

Descriere produs

Introducere în materiale

Selecția materialului pentru șurubul cu flanșă cu 12 caneluri este foarte diversă, în principal încadrându-se în patru categorii: oțel carbon, oțel aliat, oțel inoxidabil și aliaje speciale. Alegerea materialului depinde de cerințele dumneavoastră specifice pentru rezistență, rezistență la coroziune, temperatura de lucru și cost.

(1) Oțel carbon

Oțelul carbon este cea mai utilizată și cea mai rentabilă opțiune. Prin diferite procese de tratare termică (călire + călire), pot fi obținute diferite grade de rezistență, variind de la 4,8 la 12,9 pentru a îndeplini diferite cerințe de încărcare. Este potrivit pentru industria generală, structuri auto, construcții și mașini generale.

(2) Oțel aliat

Prin adăugarea de elemente precum crom, molibden și nichel la oțelul carbon și apoi supus unui tratament termic precis, proprietățile mecanice ale oțelului pot fi îmbunătățite semnificativ. Rezistența este extrem de mare și are proprietăți excelente de rezistență la oboseală și rezistență la impact. Șurubul cu flanșă cu 12 caneluri din oțel aliat este utilizat pe scară largă în sistemele de suspensie auto, interioarele motoarelor, șuruburile turbinelor eoliene și mașinile grele de construcții.

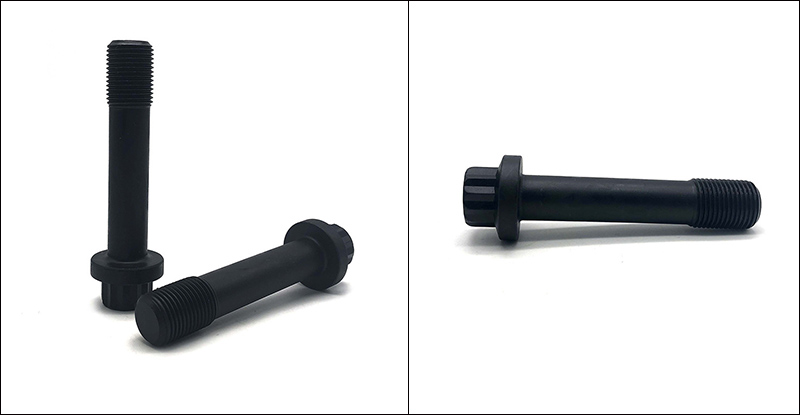

12 Spline Flange Screw

(3) Oțel inoxidabil

Avantajul de bază al oțelului inoxidabil constă în rezistența sa inerentă la coroziune. Dintre acestea, 304 (A2) este cel mai comun tip și este potrivit pentru prelucrarea alimentelor și medii generale în aer liber; în timp ce 316 (A4) a fost proiectat special prin adăugarea de molibden, făcând șurubul cu flanșă cu 12 caneluri deosebit de potrivit pentru medii cu pulverizare ridicată de sare și medii foarte corozive, cum ar fi în ocean, zonele de coastă sau uzinele chimice etc.

(4) Aliaj special

Materialele speciale din aliaj includ Chrome-Moly, Ti, aliaje rezistente la temperaturi înalte, aliaje de aluminiu, alamă etc. Sunt proiectate pentru a satisface cerințele specifice de performanță ale clienților, cum ar fi rezistența la temperatură înaltă, greutatea redusă, conductivitatea și non-magnetismul. În principal pentru domenii industriale speciale, cum ar fi aerospațial, curse, medical, petrochimie și electricitate.

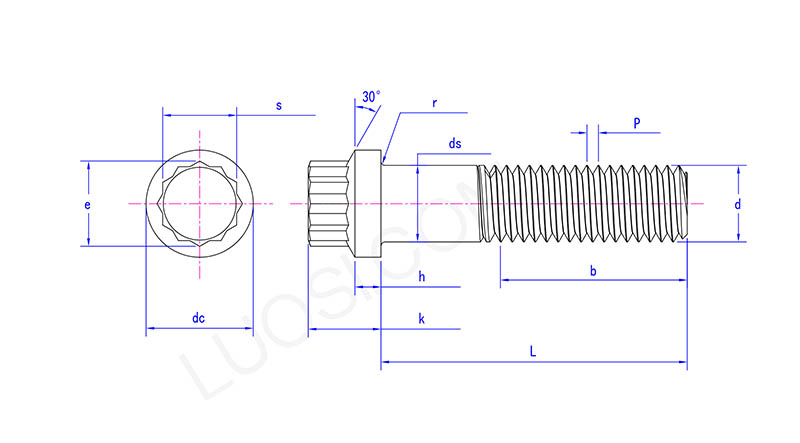

12 Spline Flange Screw

Lun	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Grad de performanță și rezistență la tracțiune

Gradul de performanță este indicatorul de bază care determină rezistența șurubului cu flanșă cu 12 caneluri. Clasele de performanță comune și rezistențele la tracțiune corespunzătoare sunt următoarele:

（1）8,8 grad: Rezistența minimă la tracțiune este de aproximativ 800 MPa (aproximativ 116.000 psi), care se încadrează în intervalul de rezistență mediu-înalt și este cea mai utilizată.

（2）10,9 grad: Rezistența minimă la tracțiune este de aproximativ 1.000 MPa (aproximativ 145.000 psi), potrivită pentru scenarii care necesită conexiuni de înaltă rezistență.

（3）12,9 grad: Rezistența minimă la tracțiune este de aproximativ 1.220 MPa (aproximativ 177.000 psi), care este unul dintre cele mai înalte niveluri de rezistență dintre oțelurile aliate.

（4）Mandarin Grad 5: Rezistența la tracțiune este de aproximativ 120.000 psi, ceea ce este echivalent cu gradul metric 8,8.

(5) Standard american de grad 8: rezistența la tracțiune este de aproximativ 150.000 psi, ceea ce este echivalent cu gradul metric de 10,9.
