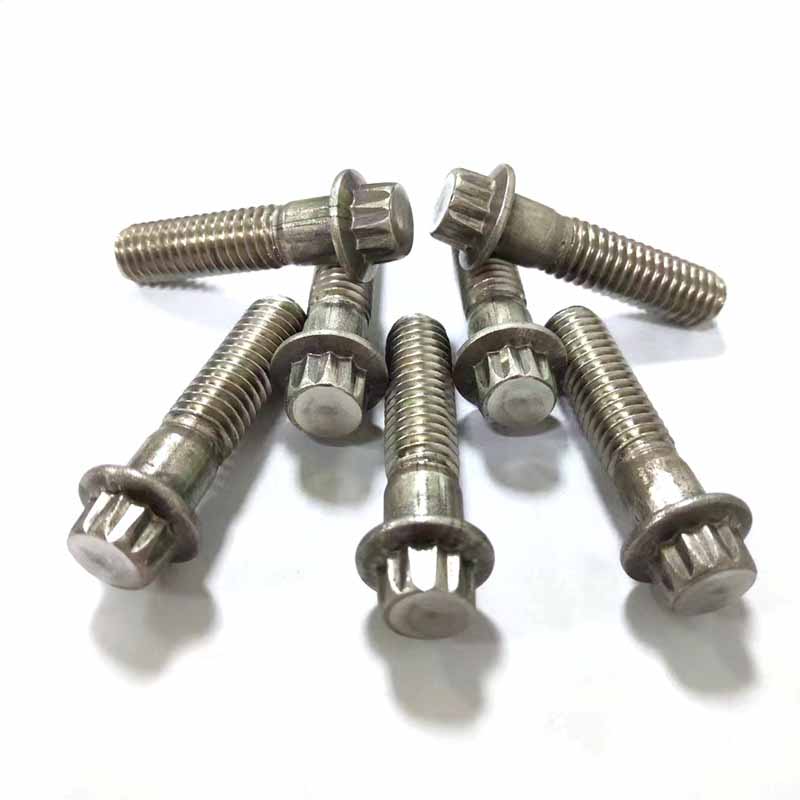

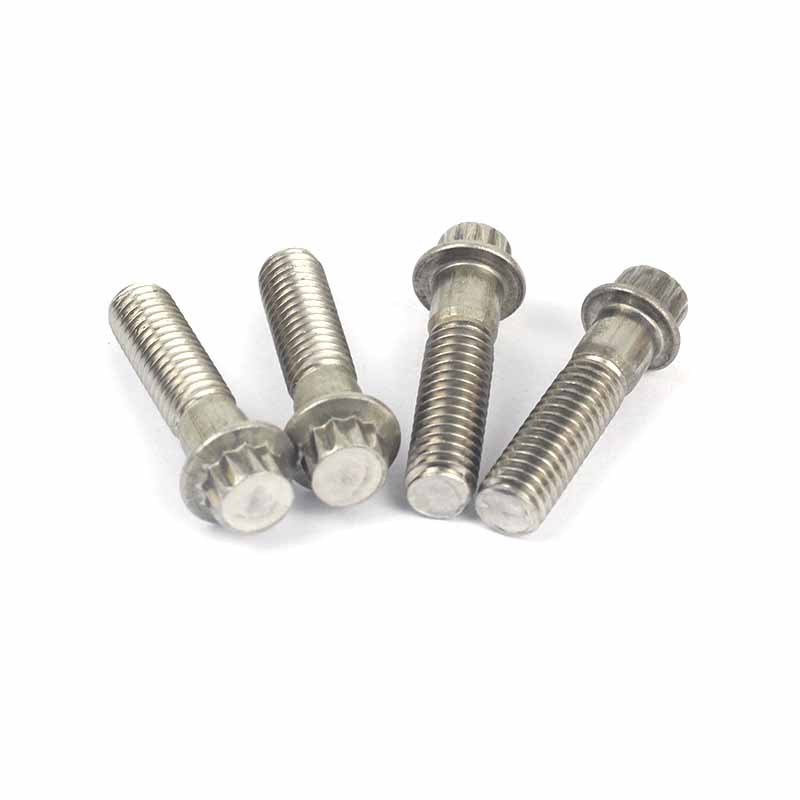

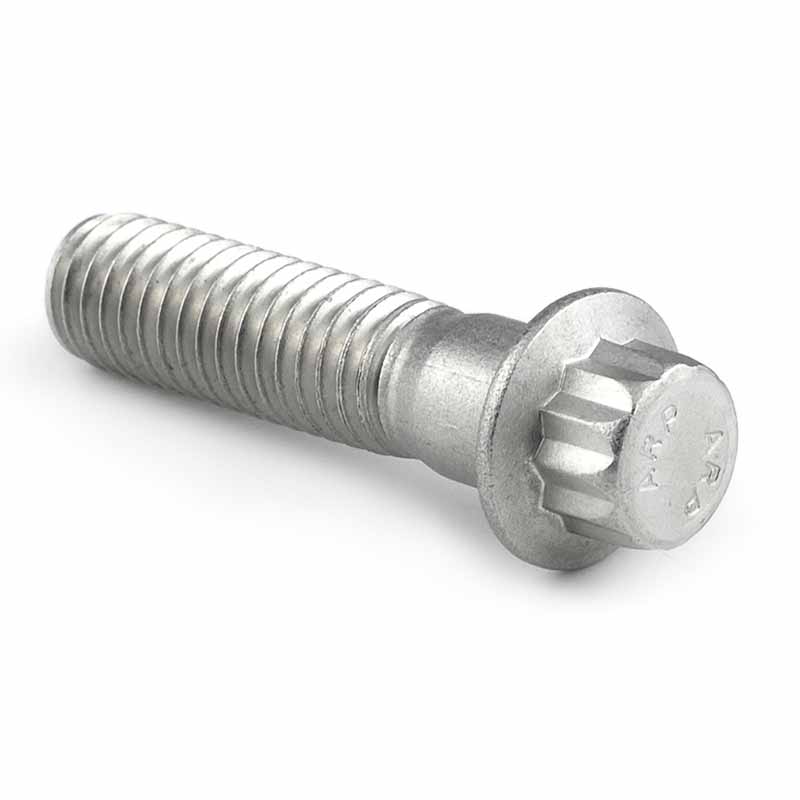

Șurub cu flanșă tip A în 12 puncte

Șuruburile cu flanșă de tip A cu 12 puncte sunt elemente de fixare cu 12 colțuri pe cap cu o suprafață de flanșă. Au multe puncte de contact și nu sunt ușor de alunecat atunci când sunt strânse cu unelte. Șuruburile produse de fabrica Xiaoguo® sunt durabile și pot rezista la condiții dure de lucru. Puteți plasa o comandă în orice moment.

Trimite o anchetă

Descriere produs

Șurubul cu flanșă de tip A cu 12 puncte are 12 colțuri la cap și poate fi utilizat împreună cu o cheie tubulară dedicată cu 12 colțuri. Există o placă cu flanșă sub capul șurubului. Corpul tijei este cilindric și are o structură în trepte cu secțiuni netede de tijă și secțiuni complet filetate.

Type A 12 Point Flange Screw

Caracteristici

Șuruburile cu flanșă de 12 pionți de tip A necesită manșoane speciale. Aceste modele cu 12 manșoane vă permit să le înșurubați în spații înguste unde alte șuruburi nu pot. Flanșa încorporată funcționează similar cu o garnitură, economisind o piesă suplimentară. Este foarte convenabil pentru compartimentele înguste ale motorului sau panourile de control.

Șuruburile cu flanșă de tip A cu 12 puncte pot accelera viteza de asamblare. Designul flanșei nu necesită o garnitură separată, iar unitatea de antrenare cu 12 unghiuri este mai capabilă să accepte manșoane la mai multe unghiuri decât șuruburile hexagonale. Pentru liniile de producție care produc aparate sau mașini electrice, viteza este mai mare.

Șuruburile tip A 12-Piont pot preveni slăbirea din cauza vibrațiilor. Flanșa crește frecarea cu suprafața. Poate fi folosit pentru pompe, compresoare sau orice componente care vibreaza fara a fi nevoie de garnituri de blocare. Flanșele integrate pot reduce înălțimea și sunt foarte potrivite pentru dispozitive electronice sau componente de precizie.

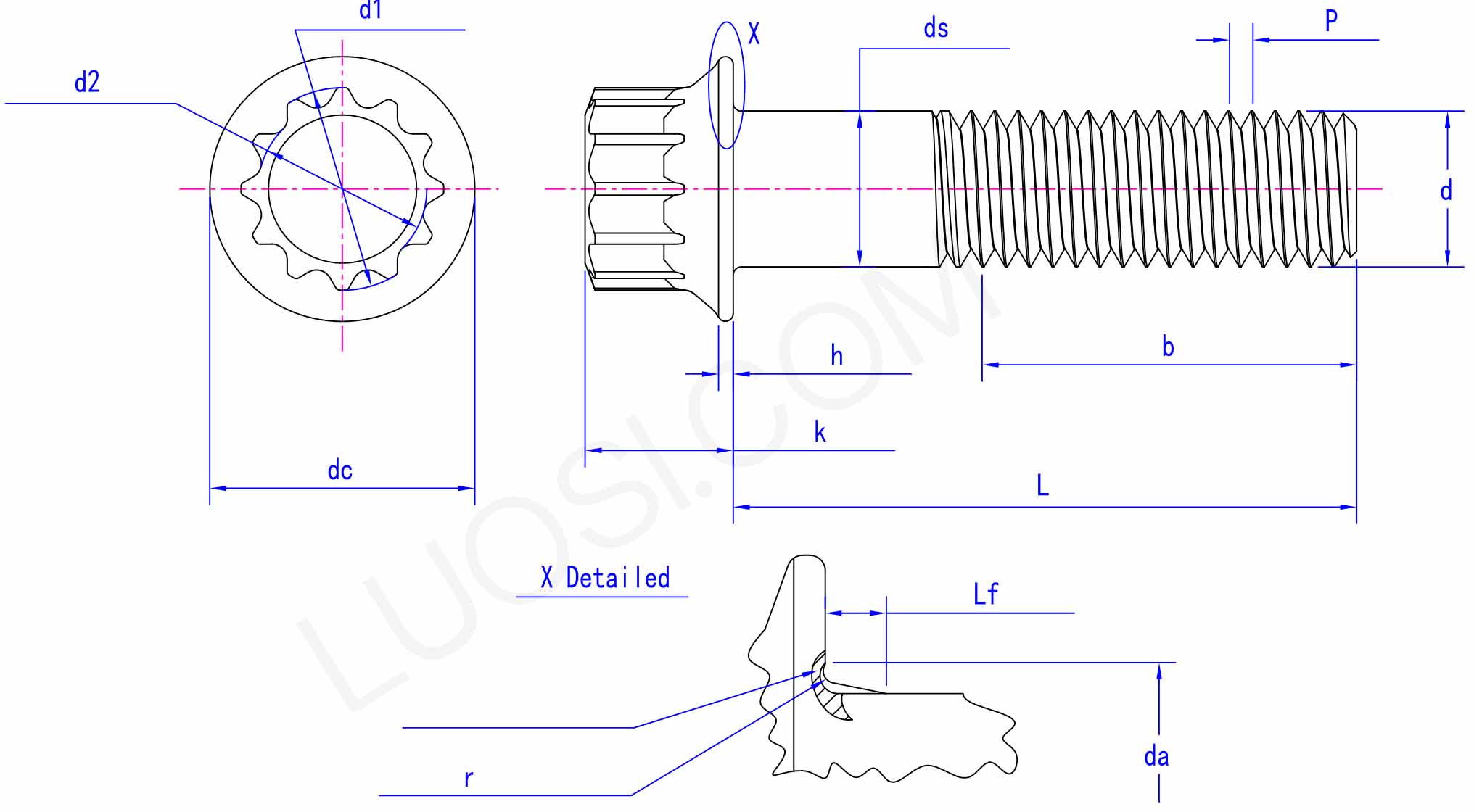

Parametrii produsului

Lun	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds min	5	6	8	10	12	14	16	20
ds max	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
dc max	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
h min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k max	5	6	8	10	12	14	16	20
d1 max	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 max	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
da max	6.1	7.4	10.1	12.5	15.7	18.1	20.5	26.1
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
r max	0.25	0.29	0.36	0.45	0.54	0.63	0.72	0.9
r min	0.1	0.12	0.16	0.2	0.24	0.28	0.32	0.4

Avantaje

Cel mai mare punct de vânzare al șuruburilor cu flanșă de tip A cu 12 puncte este că au o forță de fixare deosebit de puternică. Datorită designului cu cap cu 12 unghiuri, atunci când utilizați o cheie tubulară pentru strângere, poate fi aplicată o forță mai mare pentru a fixa ferm șurubul. Performanța sa anti-slăbire este foarte evidentă la mașinile care rulează în fabrică și la vehiculele în mișcare. Acestea pot reduce pericolele de siguranță și defecțiunile echipamentelor cauzate de slăbire.
