Șurub cu flanșă Piont tip metric U 12

Șuruburile cu flanșă piont U 12 de tip metric sunt perfecte pentru instalații precise și sigure. Fabrica Xiaoguo® poate satisface nevoile dumneavoastră. Producem în conformitate cu standardul de implementare ASME/ANSI B18.2.5M-2009. Comandați acum și obțineți șuruburile fiabile de care aveți nevoie.

Trimite o anchetă

Descriere produs

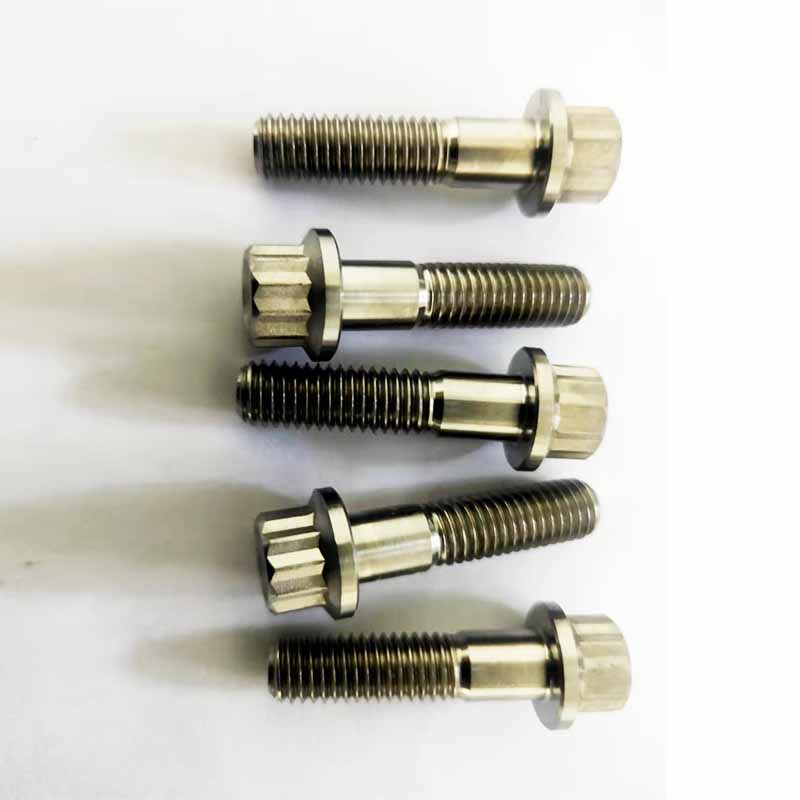

Șurubul cu flanșă piont U 12 de tip metric are 12 colțuri la cap. Când este strâns, are o zonă de contact mai mare și poate aplica un cuplu mai mare. Sub șurub există o placă de flanșă în formă de U, care poate crește zona de contact cu partea conectată și poate dispersa presiunea.

Metric Type U 12 Piont Flange Screw

Caracteristici și parametri

Șuruburile cu 12 puncte de tip metric U sunt rezistente la coroziune prin pulverizare de sare. Designul de tăiere inferioară este adesea folosit în oțel inoxidabil, ceea ce poate reduce coroziunea în crăpături. Suprafețele de etanșare cu flanșe, sunt alegeri ideale pentru balustradele navelor sau infrastructura de coastă. Ele pot preveni slăbirea. Suprafața inferioară a flanșei zimțate are o suprafață de plasare, care este potrivită pentru vibratoarele industriale sau suporturile generatoarelor care nu necesită șaibe de blocare.

Șuruburile cu flanșă piont de tip metric U 12 sunt utilizate pentru a fixa galeria de evacuare a turbinei. Scurgerile din galerie vor reduce eficiența turbinei. Pot rezista la un ciclu termic de 900°C. Canelura în formă de U poate împiedica deformarea flanșei atunci când este strânsă. Când se aplică un agent antilipire cu nichel, pasta de cupru se va arde. Înlocuiți-l la fiecare 50.000 de mile parcurse; Oboseala termică poate cauza spargerea țevii de evacuare.

Șuruburile cu 12 puncte de tip metric U sunt utilizate pentru fixarea capacelor cutiei de viteze ale turbinelor eoliene. Vibrația turbinei poate determina retragerea șuruburilor tradiționale. Ele pot bloca placa de acoperire pentru mai mult de 20 de ani. Partea de jos tăiată poate juca un rol în absorbția șocurilor. Când utilizați un multiplicator de cuplu în 12 puncte la înălțime, strângerea insuficientă poate cauza pătrunderea prafului și deteriorarea angrenajelor.

Șurubul cu flanșă de tip metric U 12 piont are o forță de fixare extrem de puternică. Designul cu 12 unghiuri îi permite să reziste la un cuplu mai mare atunci când este strâns. În plus, flanșa în formă de U crește frecarea, ceea ce face dificilă slăbirea chiar și într-un mediu vibrat. Sunt foarte fiabile și pot menține stabile componentele de conectare tot timpul.

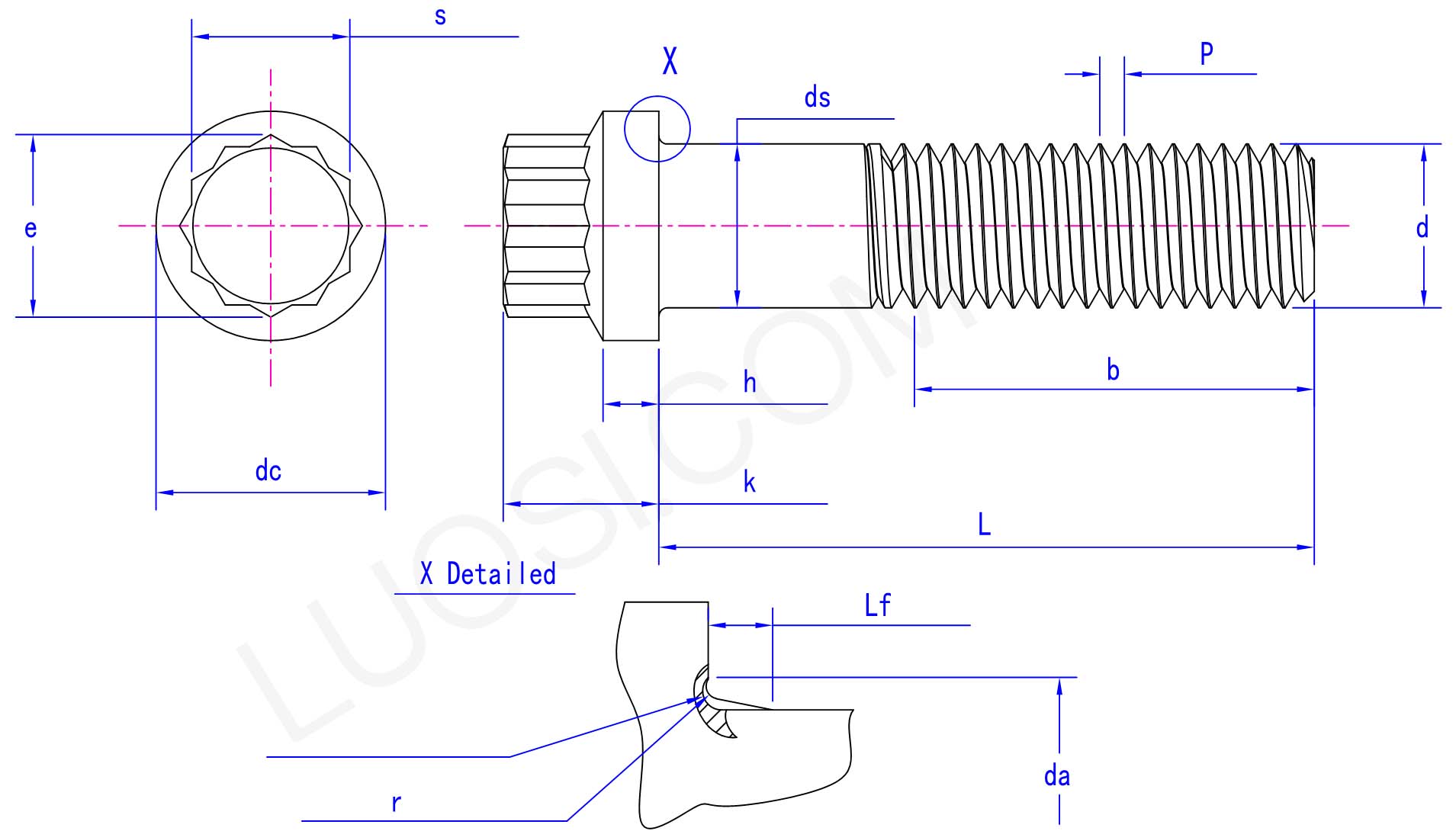

Parametrii produsului

Lun	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds max	5	6	8	10	12	14	16	20	24	30	36
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
s max	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
dc max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
h min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k max	5	6	8	10	12	14	16	20	24	30	36
k min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
da max	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r max	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
r min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
