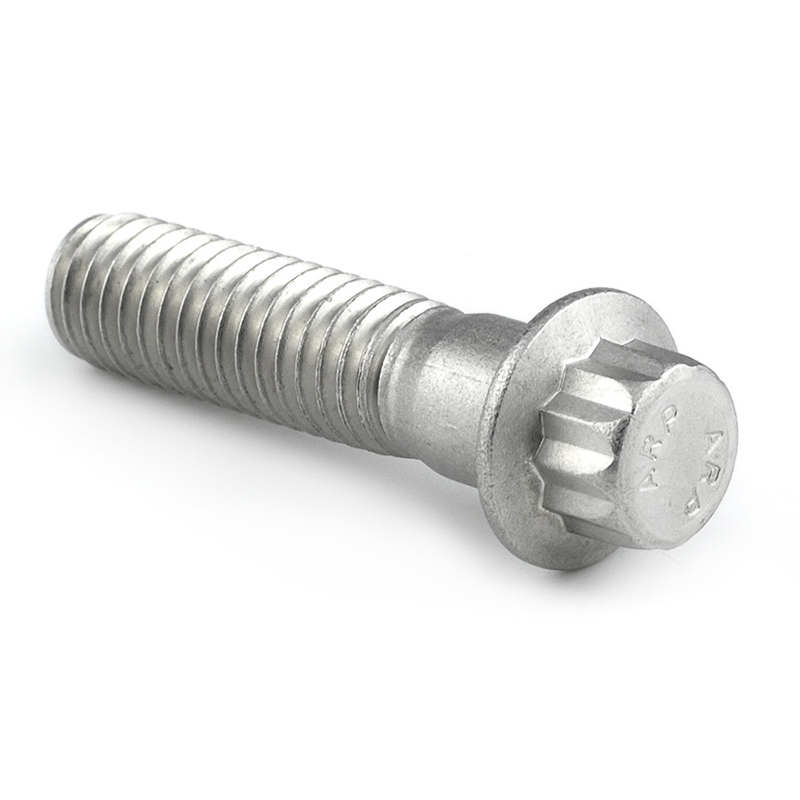

Șurub cu flanșă Piont tip metric F 12

Șuruburile cu flanșă piont de tip metric F 12 asigură un cuplu mai mare pentru o strângere sigură, fără alunecare. Pot fi folosite atât pentru asigurarea mobilierului, cât și pentru asamblarea utilajelor. Xiaoguo® este un producător profesionist de elemente de fixare cu mulți ani de experiență și le poate personaliza pentru a satisface nevoile dumneavoastră.

Trimite o anchetă

Descriere produs

Designul capului șurubului cu flanșă piont de tip metric F 12 este foarte special, cu 12 colțuri. În partea de jos, există o placă de flanșă în formă de F. Această placă de flanșă este echivalentă cu o garnitură mare, care poate crește zona de contact cu materialul conectat și poate face conexiunea mai stabilă.

Metric type F 12-Piont flange screw

Caracteristici

Caracteristica șurubului cu flanșă metric F tip 12 piont este structura unică a plăcii cu flanșă cu 12 colțuri plus F. Cele 12 colțuri oferă mai multe puncte de aplicare a forței, făcând operația de strângere mai precisă și mai lină. Flanșa de tip F nu numai că dispersează presiunea, dar împiedică și șuruburile să se scufunde în materialul fix, sporind și mai mult stabilitatea conexiunii.

Șuruburi cu flanșă piont tip metric F 12 cu flanșă dinți de ferăstrău. Când sunt strânși, acești dinți vor mușca suprafața, împiedicând echipamentele mecanice (cum ar fi rolele benzii transportoare sau suporturile pompei) să se slăbească din cauza vibrațiilor. Nu este nevoie să adăugați șaibe de blocare suplimentare.

Șuruburile de tip metric F cu 12 puncte se instalează mai rapid pe suprafețe neuniforme. Fundul zimțat poate compensa defecte minore. Este foarte util atunci când conectați șuruburile la fontă sau metale texturate, deoarece flanșele netede pot aluneca. Prinderea lui este mai puternică. Fundul zimțat poate fi încorporat cu metal și este mai rezistent la vibrații decât șuruburile cu flanșă netedă. Este adesea folosit în echipamente agricole sau baze de compresoare.

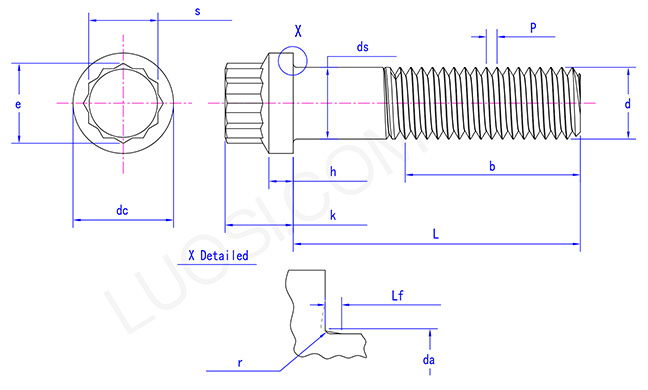

Parametrii produsului

Lun	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds max	5	6	8	10	12	14	16	20	24	30	36
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	32.67	29.67	35.61
s max	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
dc max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
h min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k max	5	6	8	10	12	14	16	20	24	30	36
k min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
da max	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4
Lf max	0.6	0.68	1.02	1.02	1.87	1.87	1.87	2.04	2.04	2.89	2.99
r min	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1

Șuruburile cu flanșă piont de tip metric F 12 sunt potrivite pentru repararea găurilor deteriorate. Structura zimțată poate acționa ca o ancoră la firul uzat și poate fi folosită ca o fixare temporară pentru echipamentul vechi înainte de întreținere. Ele pot rezista la cicluri termice. Flanșa zimțată menține aderența atunci când metalul se extinde sau se contractă, făcându-l foarte potrivit pentru galeriile de evacuare sau componentele cuptorului.
