Șurub de mașină cu cap pătrat de grad A

Șurubul de mașină cu cap pătrat de grad A Xiaoguo® din stoc are un design pătrat cu un cap pătrat. Ele pot obține blocare mecanică anti-torsionare, care poate spori nivelurile de siguranță în medii specifice de lucru.

Trimite o anchetă

Descriere produs

Boltul de mașină cu cap pătrat de grad A este un tip de dispozitiv de fixare cu cap pătrat. Este format dintr-un cap pătrat și o secțiune de tijă filetată. Este de obicei folosit împreună cu piulițe pătrate sau hexagonale sau poate fi înșurubat direct în găuri filetate. Șuruburile cu cap pătrat au fost elementul de fixare principal din secolul al XIX-lea până la începutul secolului al XX-lea. Au fost utilizate pe scară largă în construcția de infrastructură, cum ar fi poduri și căi ferate, datorită ușurinței lor de forjare și performanței excelente anti-torsionare. În zilele noastre, datorită avantajelor sale unice de design, joacă încă un rol în mașinile grele, șinele de cale ferată, întreținerea echipamentelor și restaurarea clădirilor de epocă.

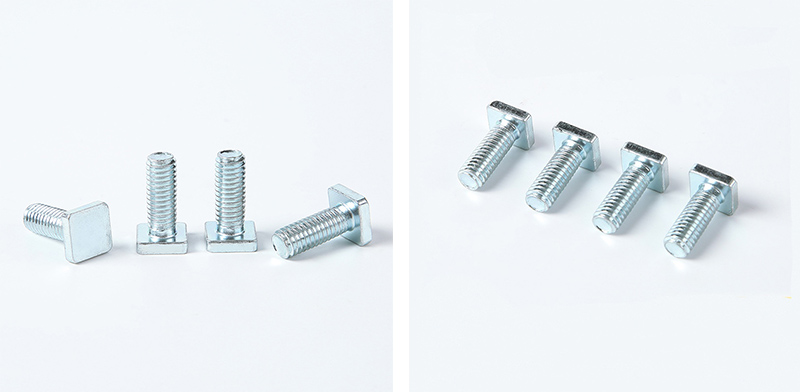

Grade A Square Head Machine Bolt

Caracteristici structurale

Rezumatul caracteristicilor structurale ale șuruburilor de mașină cu cap pătrat de gradul A: corelația dintre caracteristicile geometrice și designul funcțional.

Componente structurale Caracteristici cheie Funcții de bază

Cap Forma pătrată, laturi opuse late, înălțime mare. Oferă transmisie de cuplu mare, funcție anti-alunecare, prietenoasă pentru asamblarea oarbă și convenabilă pentru imprimarea semnelor.

Gât Gât plat (anti-rotație), flanșă (lagăr), știft scurt (ghidare) Anti-rotație mecanică, protejează suprafața piesei de prelucrat, ghidare orificiu oarbă

Secțiunea arborelui Parțial filetat (secțiunea arborelui netedă) Rezistă la forfecare, asigură o poziționare precisă și evită concentrarea tensiunilor în filete

Piesă filetată În principal dinți aspru, toleranță 6g. Conexiune de înaltă rezistență, cooperând fiabil cu piulița.

Tip de capăt Capăt plat / Capăt teșit / Capăt cilindric Potrivit pentru diferite condiții de instalare

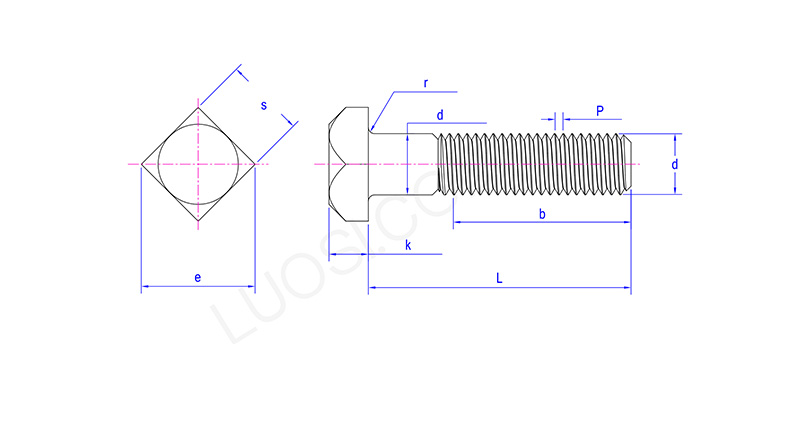

Grade A Square Head Machine Bolt

Lun	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Preparate înainte de utilizare

Înainte de a planifica să utilizați șurubul de mașină cu cap pătrat de grad A, vă recomandăm să verificați aceste elemente.

（1）Confirmați potrivirea specificațiilor șuruburilor

Specificația filetului: Asigurați-vă că diametrul filetului și pasul șurubului cu cap pătrat sunt exact aceleași cu cele ale piuliței sau orificiului filetat.

Selectarea lungimii: Lungimea șurubului trebuie să fie astfel încât, după strângerea piuliței, 2 până la 3 fire complete să fie expuse la capătul șurubului.

Dimensiunile laterale ale capului: Asigurați-vă că lățimea capului pătrat se potrivește cu dimensiunea deschiderii cheii utilizate.

Clasa de rezistență: Selectați nota potrivită după cum este necesar.

（2）Inspectați pozițiile orificiilor piesei de prelucrat

Gaură rotundă vs gaură pătrată: șuruburile obișnuite cu cap pătrat pot trece prin gaura rotundă. Cu toate acestea, dacă este necesară anti-întoarcere, trebuie realizată o suprafață de instalare pre-găurită pentru gaura pătrată pe piesa de prelucrat, permițând introducerea gâtului capului pătrat.

Toleranță la diametru: diametrul găurii rotunde trebuie să fie cu 0,5 până la 1,0 mm mai mare decât diametrul tijei șurubului.

Rotunjirea colțului găurii: Dacă capul șurubului cu cap pătrat de grad A trebuie să adere pe deplin la suprafața piesei de prelucrat, orificiul trebuie rotunjit sau înfundat.

（3）Curăţare şi lubrifiere

Îndepărtați petele de ulei, pilitura de fier, acoperirile vechi și alte resturi de pe fire.

Pentru materialele din oțel inoxidabil sau mediile cu temperatură ridicată, se recomandă aplicarea pe filete a unui agent anti-aderență sau a grăsimei lubrifiante cu disulfură de molibden.

Pentru șuruburile obișnuite din oțel carbon, se poate aplica o cantitate mică de ulei pentru a reduce coeficientul de frecare.
