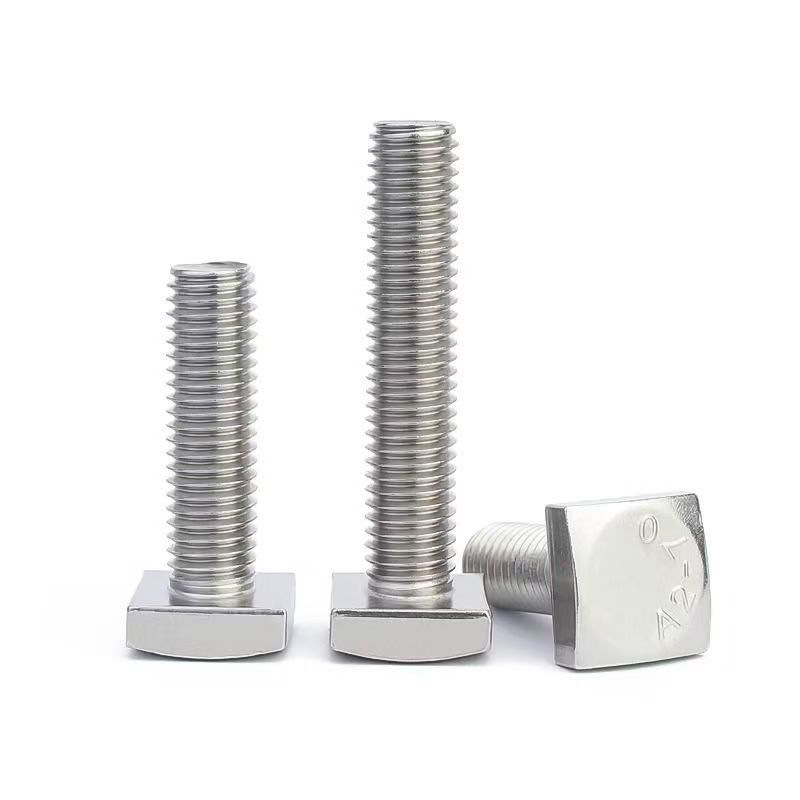

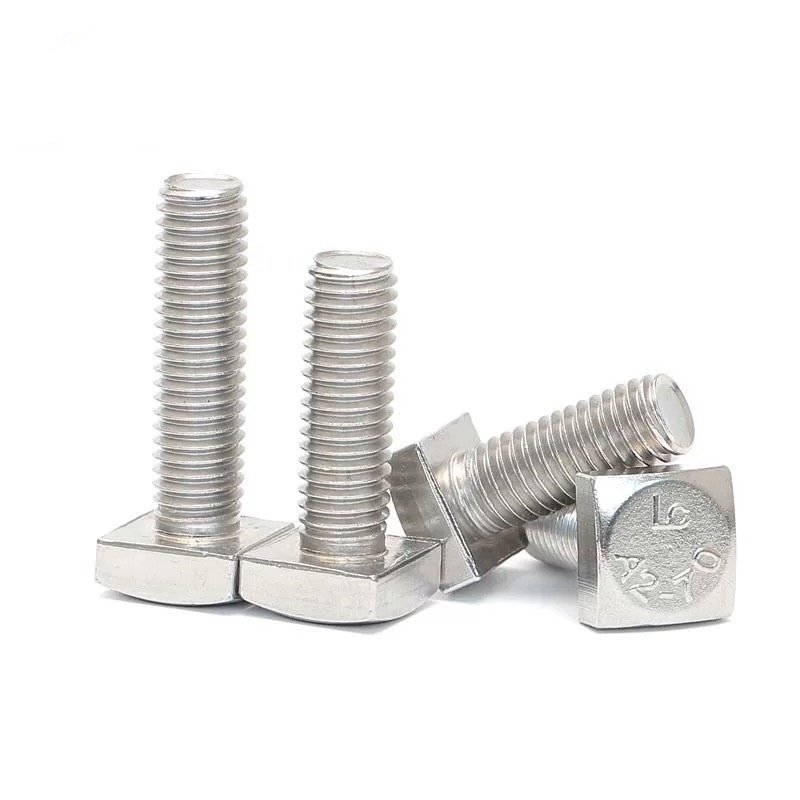

Șurub cu cap pătrat de gradul 5

Șurubul cu cap pătrat avansat de gradul 5 de la Xiaoguo® nu necesită chei speciale. În schimb, pot fi folosite chei deschise obișnuite, chei reglabile și chei stelate. Acestea pot fi ușor accesibile la locul de întreținere. Acest lucru reduce costurile de achiziție a sculelor și face munca mai eficientă.

Trimite o anchetă

Descriere produs

Caracteristicile materialelor

Caracteristicile de bază ale materialului șurubului cu cap pătrat de gradul 5 pot fi rezumate astfel:

(1) Material de bază: oțel cu carbon mediu, cu conținut de carbon cuprins între 0,28% și 0,55%.

(2) Condiție de tratament termic: trebuie să fie supus călirii urmate de tratament de revenire pentru a îndeplini cerințele de performanță mecanică stipulate în standarde.

（3）Grad de rezistență: rezistență la tracțiune 120.000 psi (aproximativ 827 MPa).

（4）Avantaj de rezistență: în comparație cu gradul 8, are o rată de alungire mai mare și o capacitate mai bună de susținere a forței de forfecare.

（5）Flexibilitate: Standardul SAE J429 nu specifică un anumit grad de aliaj. Permite utilizarea diferitelor materiale precum 1038, 1040, 35K, 40Cr etc., atâta timp cât compoziția chimică și proprietățile mecanice îndeplinesc cerințele.

(6) Specificații aplicabile: Gama de diametre de la 1/4" la 1-1/2". Pentru diametre dincolo de acest interval, vă rugăm să consultați standarde alternative, cum ar fi ASTM A449.

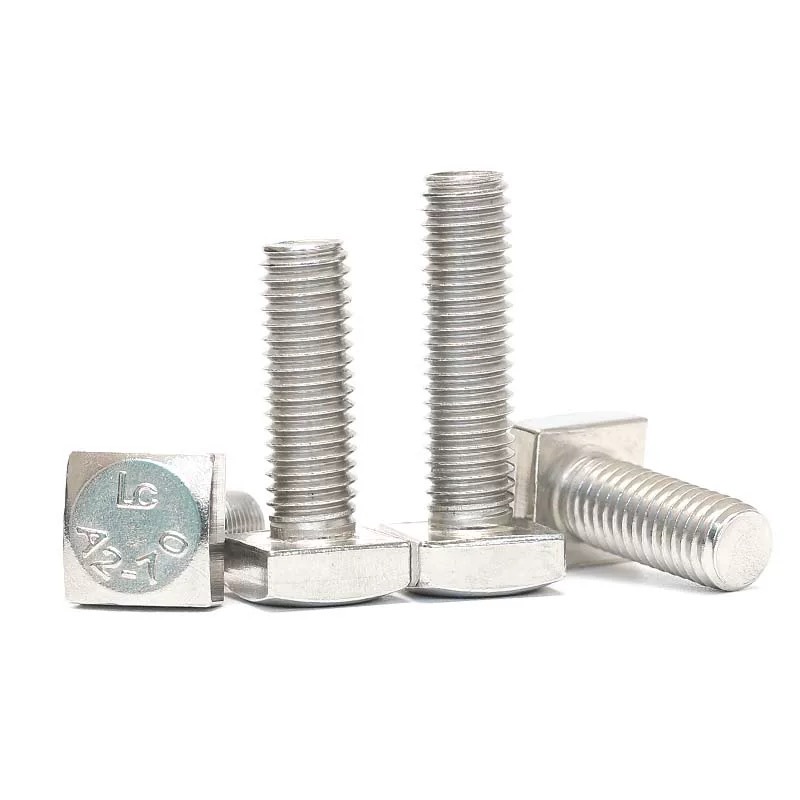

Grade 5 Square Head Bolt

Compoziția materialului

Șurubul cu cap pătrat de gradul 5 este fabricat din oțel carbon mediu și suferă procese de călire și revenire, realizând echilibrul optim de rezistență și duritate. Conținutul fiecărui element este după cum urmează:

Indicatori de compoziție chimică	Cerințe de conținut
Carbon (C)	0,28% - 0,55%
Fosfor (P)	≤ 0,030%
sulf (S)	≤ 0,050%

Comparație de note

Șuruburile cu cap pătrat de gradul 5 sunt clasificate ca rezistență medie-înaltă. Ele realizează un echilibru ideal între rezistență, duritate și cost. În comparație cu gradul 2, acestea oferă o rezistență mai mare; în timp ce, în comparație cu gradul 8, au o ductilitate mai bună și o capacitate de susținere a forței de forfecare, făcându-le potrivite pentru majoritatea aplicațiilor industriale medii și grele. Pentru a vă oferi o înțelegere mai clară, puteți consulta următorul conținut al tabelului.

Caracteristici	Clasa 5	Clasa 2	Nota 8
Rezistență la tracțiune	120.000 psi	74.000 psi	150.000 psi
Material	Oțel carbon mediu	Oțel cu conținut scăzut de carbon/Oțel cu carbon mediu	Oțel aliaj de carbon mediu
Marcarea capului	3 linii radiale	Fără marcaj	6 linii radiale
Scenarii de aplicare	Industrie medie-grea	Echipament fix de lumină generală	Sarcină extrem de grea/Componente cheie de siguranță
Flexibilitate	Mediu	Ridicat	Scăzut
Preţ	Mediu	Scăzut	Ridicat
Capacitate portantă a forței tăietoare	Bun (mai ușor de deformat și absorbit energie)	Medie	Slab (mai fragil)

Avantaj cheie

(1) Performanță de rezistență medie-înaltă: rezistența la tracțiune a șurubului cu cap pătrat de gradul 5 ajunge la 120.000 psi, capabil să reziste la sarcini medii până la grele, care este cu 62% mai puternică decât rezistența de gradul 2.

(2) Rezistență excelentă la forfecare: în comparație cu gradul 8, poate fi ajustat la o formă diferită, făcându-l mai potrivit pentru aplicațiile care necesită forță de forfecare.

(3) Adaptabilitate la medii dure: Designul capului pătrat poate funcționa în continuare eficient în condiții dure de lucru, cum ar fi pete de ulei, noroi și vizibilitate limitată.

(4) Instalarea este convenabilă: cheile deschise obișnuite, cheile reglabile și cheile stea pot fi folosite toate pentru funcționare, fără a fi nevoie de unelte speciale.

（5）Eficiență ridicată a costurilor: atingeți echilibrul optim între rezistență și cost între gradul 2 și gradul 8

(6) Aplicabil pe scară largă în diverse industrii: acoperind minerit, căi ferate, agricultură, petrochimie, structuri din oțel și alte sectoare industriale majore

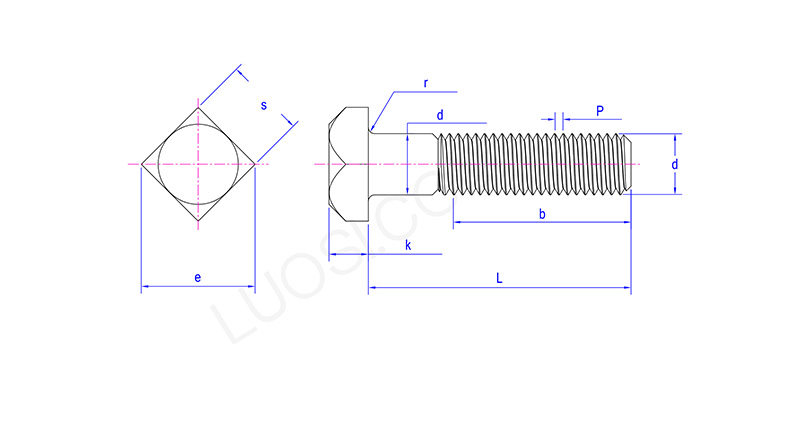

Grade 5 Square Head Bolt

Lun	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
