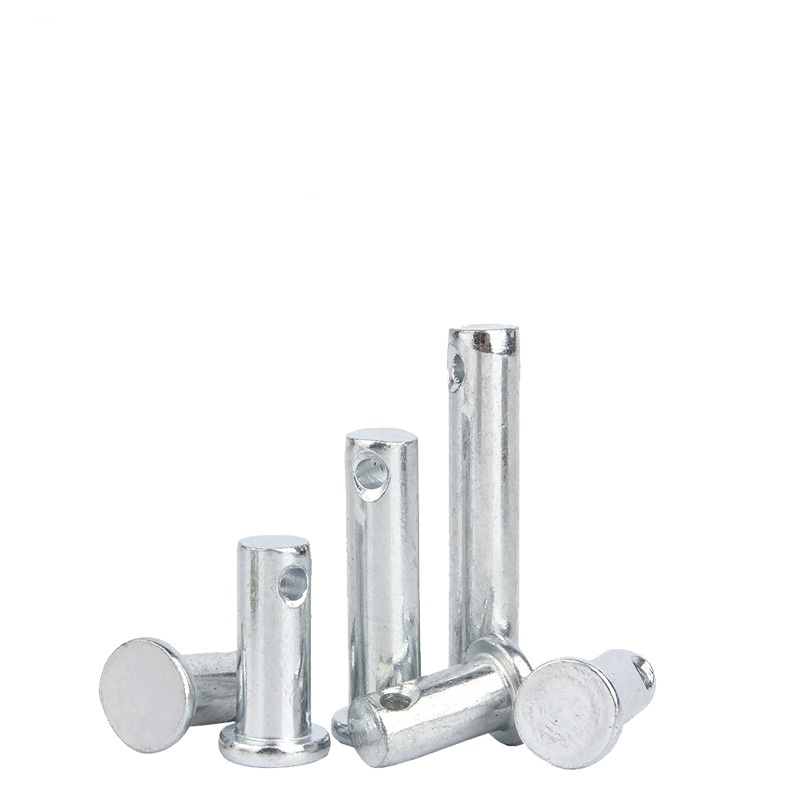

Ştifturi de şochetă prelucrate CNC

2. Știfturile șuruburilor prelucrate CNC sunt știfturi de axă cu capete rotunjite, asigurate prin găuri pentru știft și știfturi sau piulițe de blocare. Ele sunt utilizate în mod obișnuit pentru a conecta componente mecanice, cum ar fi legăturile și brațele de control. Ştifturile Clevis prelucrate CNC de la Xiaoguo sunt prelucrate CNC pentru a asigura precizie şi rezistenţă ridicate, astfel încât să puteţi cumpăra cu încredere.

Trimite o anchetă

Descriere produs

Avem în stoc știfturi de șopă prelucrate CNC într-o mulțime de dimensiuni obișnuite, cu diametre care merg de la aproximativ M3 la M24 și lungimi de la 10 mm până la 200 mm, astfel încât se vor potrivi cu majoritatea găurilor standard. Părțile importante precum dimensiunea capului și lungimea tijei sunt făcute pentru a se potrivi cu specificațiile obișnuite.

CNC Machined Clevis Pins

Pentru diferite locuri de muncă, avem grade diferite. Există o notă obișnuită pentru utilizarea de zi cu zi și una mai precisă atunci când aveți nevoie de o potrivire mai strânsă, ca în mașini sau avioane. Toate sunt făcute conform regulilor comune, cum ar fi ISO 2341, așa că obțineți același lucru de fiecare dată. Acest lucru înseamnă doar că știfturile noastre de șopă prelucrate CNC sunt făcute pentru a funcționa cu suporturi și piese standard în majoritatea echipamentelor.

Controlul calității produsului

Efectuăm verificări standard de calitate asupra acestor știfturi de șopă prelucrate CNC pentru a ne asigura că funcționează corect. Fiecare este măsurat pentru lucruri precum diametrul, lungimea și plasarea găurilor pentru a vă asigura că dimensiunile sunt corecte. De asemenea, testăm materialul în sine pentru a verifica că este tipul potrivit și că este suficient de puternic și dur.

Căutăm peste suprafață orice zgârieturi, margini aspre sau alte semne care ar putea fi o problemă. Totul se face conform regulilor comune ale industriei, cum ar fi ISO 2341. Păstrăm o evidență a testelor pentru fiecare lot, astfel încât să le putem urmări ulterior.

După ce au trecut prin aceste verificări, știfturile șuruburilor prelucrate CNC sunt bune pentru lucrări obișnuite sau aplicații mai dificile în care trebuie să reziste.

Sesiune de întrebări și răspunsuri

Î: Cu ce standarde respectă știfturile dvs. de șosea prelucrate CNC?

R: Știfturile noastre standard prelucrate CNC sunt fabricate pentru a îndeplini specificații precum ISO 2341 sau ANSI B18.8.1. Acest lucru asigură dimensiuni consistente pentru diametrul știftului, cap și orificiu, garantând o potrivire fiabilă și interschimbabilitate în ansamblurile dvs.

CNC Machined Clevis Pins

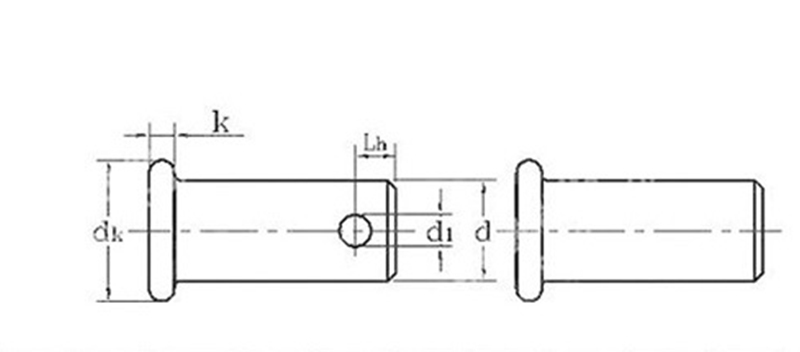

unitate: mm
d	max	3	4	5	6	8	10	12	14	16	18	20
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87
dk	max	5	6	8	10	12	14	16	18	20	22	25
dk	min	4.7	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48	21.48	24.48
k	nominal	1.5		2		2.5		3		3.5		4
	max	1.625		2.125		2.625		3.125		3.65		4.15
	min	1.375		1.875		2.375		2.875		3.35		3.85
d1	min	1.6		2		3.2		4			5	5
d1	max	1.74		2.14		3.38		4.18			5.18	5.18
Lh min		1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8
