Șurub cu flanșă în 12 puncte

Comandați imediat în vrac șurubul cu flanșă în 12 puncte Xiaoguo®. Acest produs are un design unic al capului în 12 puncte și este fabricat din oțel aliat de calitate 12,9 care a suferit procese de călire și revenire, cu o rezistență maximă la tracțiune care depășește 1200 MPa, care este potrivit pentru utilizarea în părțile grele ale motorului.

Trimite o anchetă

Descriere produs

Șurubul cu flanșă în 12 puncte este un dispozitiv de fixare de înaltă performanță, cu un cap cu douăsprezece colțuri și o suprafață de sprijin a flanșei mărită în partea inferioară. Forma capului său adoptă un design dublu hexagonal, combinând antrenamentul în douăsprezece puncte și o structură de flanșă integrată, special concepută pentru un cuplu ridicat și rezistență la slăbirea vibrațiilor.

Acest șurub cu flanșă în 12 puncte este utilizat în mod obișnuit în sistemele de transmisie auto, blocuri de motoare, motoare de avioane și echipamente industriale de înaltă rezistență. Este o soluție ideală pentru înlocuirea șuruburilor tradiționale cu cap hexagonal și șuruburilor interne cu cap cilindric hexagonal. Designul suprafeței de antrenare cu douăsprezece laturi permite utilizarea unei chei inelare sau a prizei cu douăsprezece laturi, permițând operarea de repoziționare la 30° în spații înguste, comparativ cu capete hexagonale standard, rezultând o eficiență mai mare a instalării.

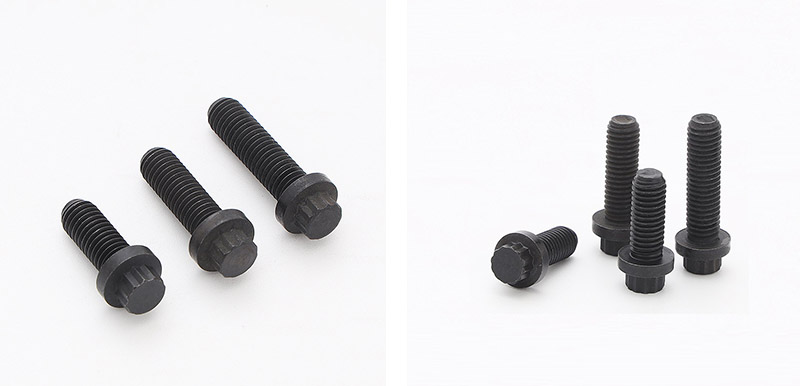

12 Point Flange Screw

Avantajul principal

Avantajele de bază ale șurubului cu flanșă în 12 puncte se reflectă în principal în următoarele aspecte:

（1）Tip de cap cu douăsprezece puncte

Mai multe suprafețe de contact: tipul de cap cu douăsprezece puncte are de două ori mai multe suprafețe de contact decât capul hexagonal, permițându-i să reziste la un cuplu de strângere mai mare fără a deteriora capul.

Riscul unghiului de alunecare este scăzut: distribuția forței este mai uniformă, făcându-l potrivit pentru aplicații care necesită preîncărcare mare.

(2) Flanșă integrată

Suprafață autonomă a flanșei: Nu sunt necesare garnituri suplimentare. Structura zimțată sau în relief din partea inferioară a flanșei cooperează cu suprafața piesei de prelucrat, generând o forță de frecare puternică.

Rezistență ridicată la vibrații: poate menține preîncărcarea chiar și într-un mediu vibrant, potrivit pentru zonele de încărcare dinamică.

(3) Instalare ușoară, economisește spațiu

Rotire la 30°: Capul cu douăsprezece puncte poate fi rotit cu 30° pentru a fi introdus în cheie pentru repoziționare. Acest lucru economisește jumătate din spațiu în comparație cu rotirea la 60° a capului hexagonal. Potrivit pentru spațiu limitat.

（4）Zona mare de rulment

Suprafața mărită a flanșei mărește zona de contact: dispersează eficient presiunea și previne deformarea materialelor moi, cum ar fi aluminiul și fonta.

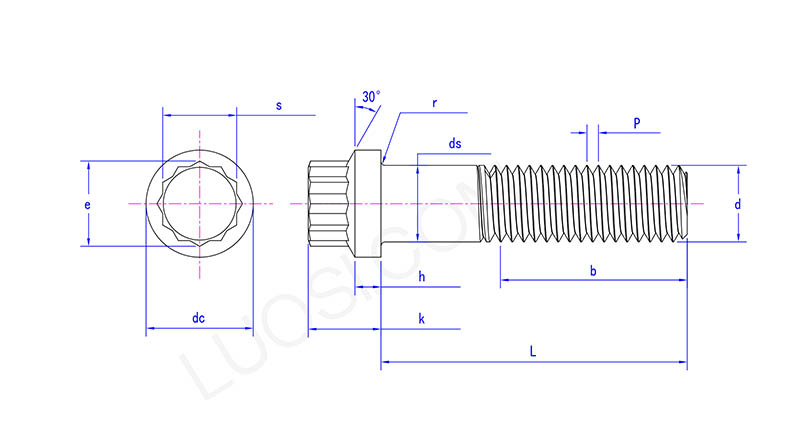

12 Point Flange Screw

Lun	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

(5) Șuruburi hexagonale alternative

Compatibilitate cu diametrul exterior al capului: șurubul cu flanșă în 12 puncte are aceeași dimensiune a găurii ca șurubul standard cu cap cilindric hexagonal, astfel încât poate fi înlocuit direct fără a modifica poziția găurii și este, de asemenea, mai durabil.

（6）Gamă completă de grade de înaltă rezistență

Acoperă gradul 8.8, gradul 10.9, gradul 12.9 și oțel inoxidabil A2-70/A4-80, satisfacând nevoile tuturor scenariilor, de la mașini generale până la sarcini extrem de grele.

（7）Soluții bogate rezistente la coroziune

Oferiți diferite tratamente de suprafață, cum ar fi electro-galvanizarea, galvanizarea la cald, acoperirea Dacromet, aliajul zinc-nichel și înnegrirea, potrivite pentru medii interioare, exterioare, marine și chimice etc.

（8）Gamă largă de domenii de aplicare

Automobile (motoare, transmisii, șasiu), aerospațial (cadre de motoare, trenuri de aterizare), energie eoliană, minerit, petrochimie, nave, mașini generale etc.
