Șurub filetat cu cap cilindric tip F

Șuruburile filetate tip F cu cap cilindru produse de fabrica Xiaoguo® respectă standardul de execuție GB/T 5282-1985. Ele sunt de obicei folosite pentru a fixa capace, suporturi sau componente ușoare. Dacă doriți să testați calitatea, vă putem trimite mostre gratuit.

Model:GB/T 5282-1985

Trimite o anchetă

Descriere produs

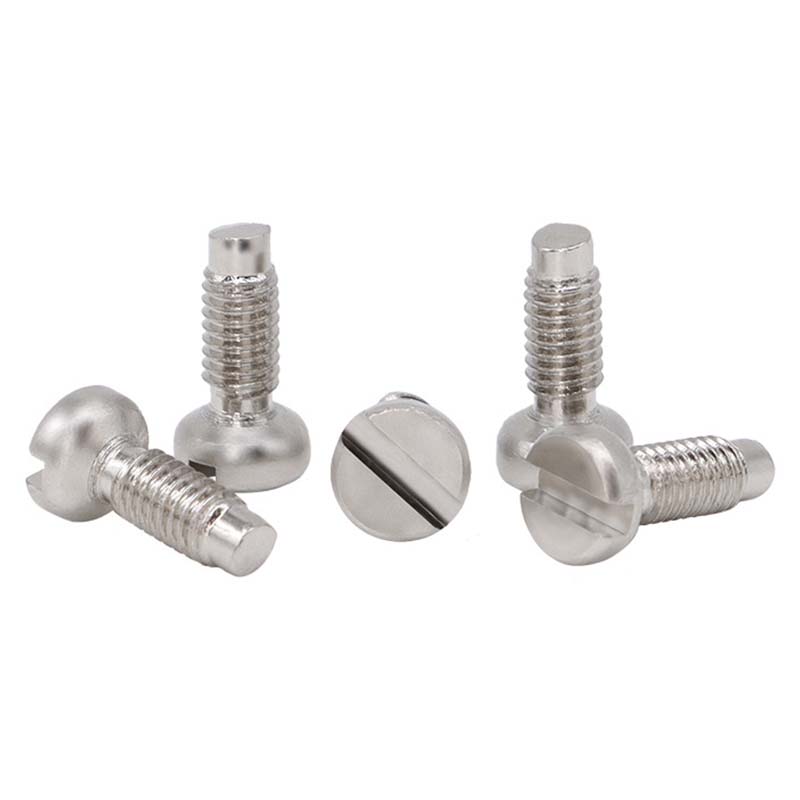

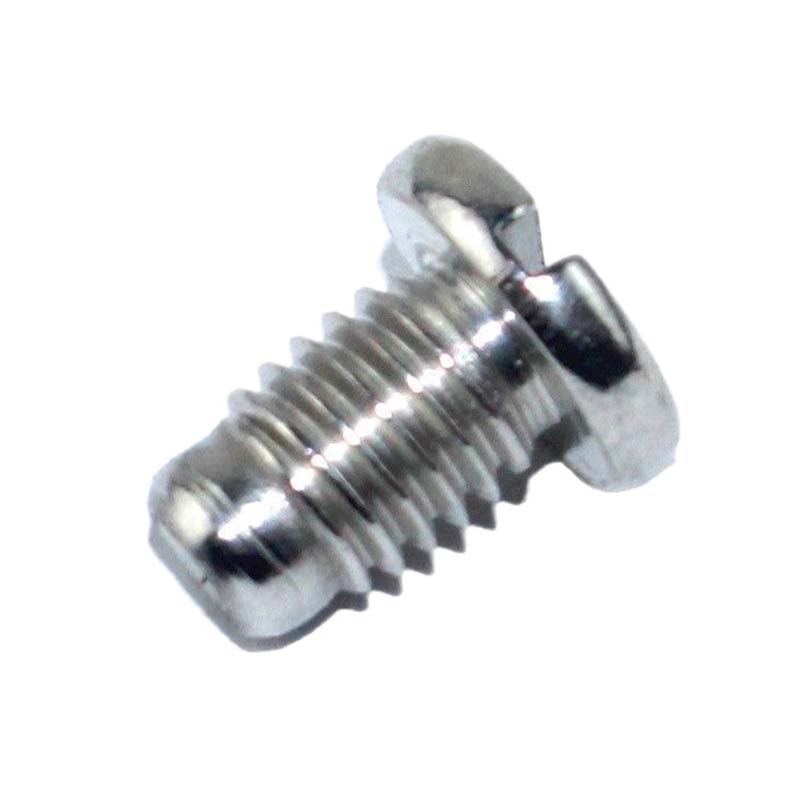

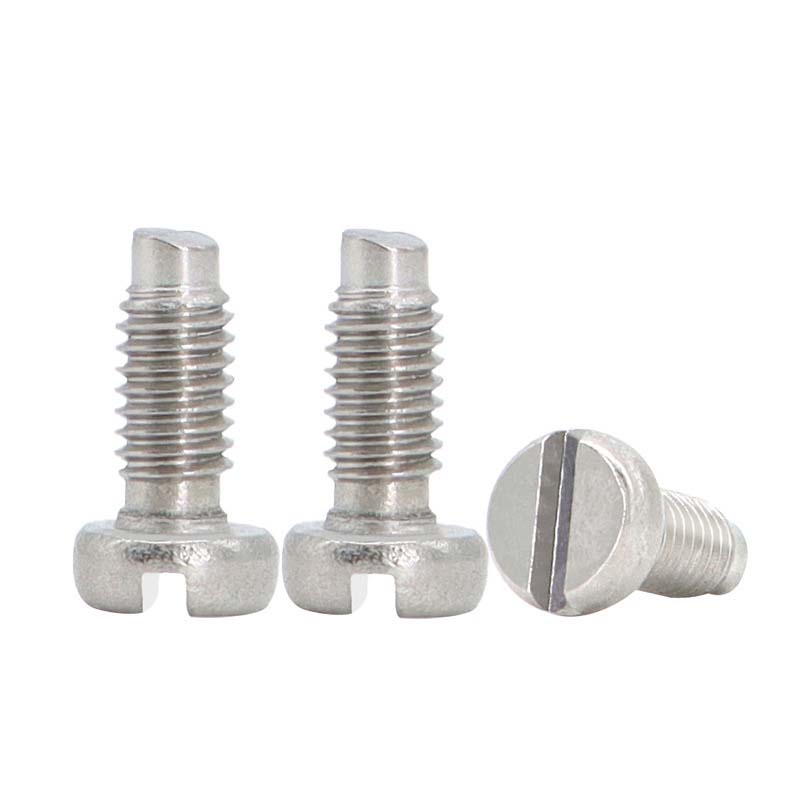

Capul șurubului filetat tip F este în formă de tigaie, cu un vârf plat și margini netede. Există un singur slot în mijloc, care este potrivit pentru operarea cu șurubelniță. Șurubul are un filet special care îi permite să taie singur materialul în timpul instalării.

Caracteristicile produsului

Șuruburile filetate tip F cu cap cilindric sunt dotate cu capul nostru circular familiar și o fantă pentru șurubelnițele cu cap plat. Când înșurubați șuruburile, acestea se vor autofileta. Dacă nu aveți nevoie de o suprafață netedă, le puteți folosi. Capul poate ieși în afară, ceea ce este foarte potrivit pentru multe cutii de distribuție, carcase din plastic sau benzi decorative fixe.

Șuruburile de filetare cu cap cilindric cu crestat de tip F combină filete fine autofiletante (tip F), capete rotunde și o unitate simplă de întărire. Sunt alegerea preferată pentru șuruburile de bază în întreținerea echipamentelor vechi, componentele din plastic sau lămpile care necesită materiale care nu se rupe. Sunt cele mai potrivite pentru materiale mai moi, deoarece firele lor sunt mai fine și nu vor deteriora materiale precum plasticul.

Type F Slotted Pan Head Tapping Screw parameter

Lun	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
un max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
dun max	2.8	3.5	4.1	4.9	5.5	6.3	7.1	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.6	7.6	9.1	10.6	11.6	15.6	19.5
k max	1.3	1.8	2.1	2.4	3	3.2	3.6	4.8	6
k min	1.1	1.6	1.9	2.2	2.7	2.9	3.3	4.5	5.7
n min	0.56	0.86	1.06	1.26	1.26	1.66	1.66	2.06	2.56
n max	0.7	1	1.2	1.51	1.51	1.91	1.91	2.31	2.81
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
t min	0.5	0.7	0.8	1	1.2	1.3	1.4	1.9	2.4

Designul fantei șurubului de filetare cu cap cilindric cu crestat F este simplu, dar necesită o inserare atentă. Capetele lor sunt situate deasupra suprafeței, deci nu sunt potrivite pentru instalarea încorporată. Alege-le pentru a fixa componente pe carcase de plastic, pentru a fixa scânduri de lemn fixate pe rame metalice sau materiale similare mai moi.

Diametrul șurubului filetat tip F este mai mare, în general de 2-3 ori mai mare decât diametrul arborelui șurubului, ceea ce poate oferi un suport mai bun și poate preveni deteriorarea materialului din cauza forței neuniforme. Pasul filetului este relativ larg, ceea ce duce la o rezistență mai mică la tăierea materialului, făcându-l mai puțin probabil să provoace fisurarea materialului. Este potrivit în special pentru materiale moi, cum ar fi lemnul de pin și materialele plastice.
