Tastați o taste plate de ghidare

Tastați o taste plate de ghidaresunt o parte a mașinii utilizate în aplicații în care mișcarea axială a pieselor de pe arbore nu este mare. Există trei tipuri de taste plate: tastele plate de tip normal, tastele plate de tip subțire și tastele plate de tip ghidat.

Caracteristicile aspectului

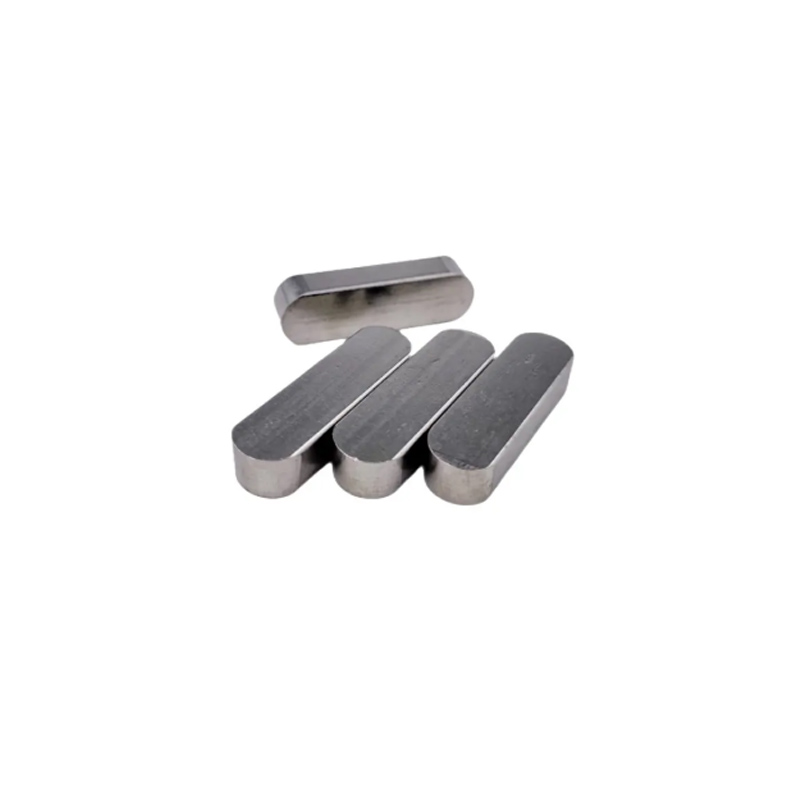

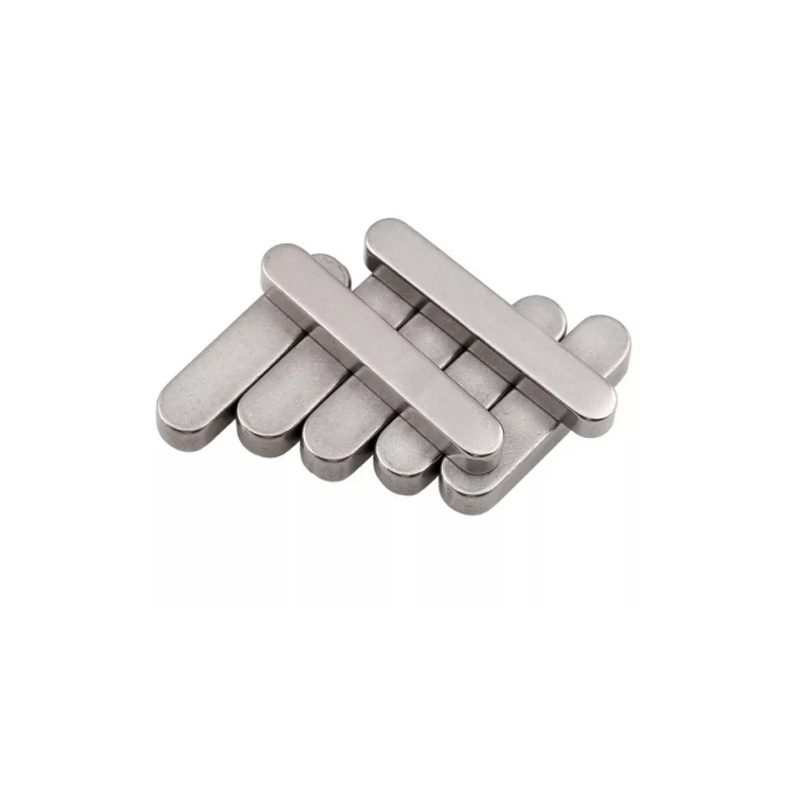

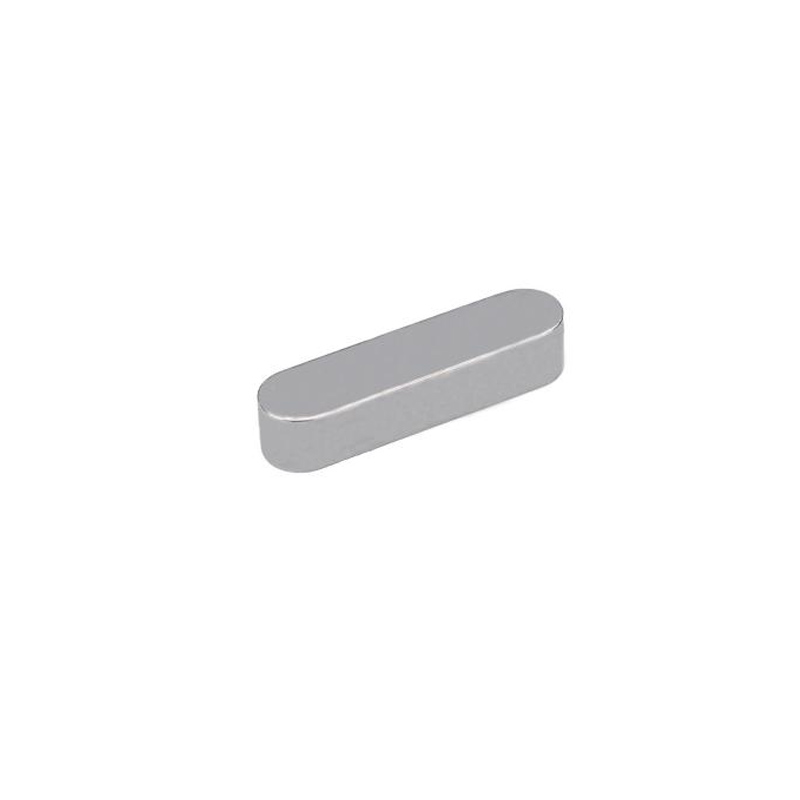

Tastați o taste plate de ghidaresunt de obicei aspect lung și dreptunghiular, cu o secțiune transversală uniformă de-a lungul lungimii lor. Forma lungă a acestor taste oferă o cale de ghidare stabilă pentru butuc în modul cheie al arborelui și se asigură că butucul alunecă într -o linie dreaptă de -a lungul arborelui.

Avantaje

Cele două părți aleTastați o taste plate de ghidaresunt suprafețe de lucru, care se potrivesc îndeaproape pe părțile laterale ale modului cheii butucului și transmit cuplul prin stoarcerea reciprocă. Aceste două suprafețe de lucru sunt, în general, prelucrate fin cu rugozitate scăzută a suprafeței pentru a reduce rezistența la frecare în timpul alunecării și pentru a îmbunătăți eficiența transmisiei.

Pentru a repara cheia plană ghidată în modul cheie al arborelui,Tastați o taste plate de ghidaresunt de obicei prevăzute cu o structură pentru fixare. În mod obișnuit, găurile cu șuruburi sunt prevăzute la ambele capete sau în centrul cheii, iar cheia este fixată pe arbore de șuruburi pentru a preveni mișcarea axială a cheii în timpul funcționării.

Zone de aplicare

Tastați o taste plate de ghidaresunt utilizate pe scară largă în multe tipuri de dispozitive de transmisie mecanică.

În domeniul fabricării mașinilor -unelte ：

Cum ar fi strungurile CNC, mașinile de frezare etc., acestea sunt utilizate pentru a conecta arbori și piese de transmisie pentru a asigura alimentarea exactă a instrumentelor și rotirea stabilă a fusului.

În liniile de producție automate ：

Sunt utilizate pentru a conecta centurile transportoare, lanțurile și alte piese de transmisie cu arbori pentru a asigura transmiterea exactă a materialelor și a proceselor de producție netedă.

În industria de fabricație a automobilelor:

Este utilizat pentru conectarea internă a componentelor cheie, cum ar fi motoarele auto și transmisiile pentru a asigura fiabilitatea transmisiei de energie și stabilitatea conducerii auto.

Diferențe față de alte taste plate

Tastați o taste plate de ghidareaparține unui fel de cheie plană ghidată, iar diferența principală se află în ocaziile de proiectare și aplicare în comparație cu alte taste plate de tip obișnuit și taste plate de tip subțire. Cheia plană ghidată are o lungime lungă și o structură specială de fixare, care poate oferi o cale de ghidare stabilă pentru piesele de pe arbore și este potrivită pentru ocaziile în care piesele de pe arbore trebuie să se deplaseze în direcția axială. Cheia plană de tip obișnuit este utilizată în principal pentru a repara poziția pieselor de pe arbore și pentru a împiedica să se deplaseze părțile în direcțiile axiale și circumferențiale; Cheia plană de tip subțire este potrivită pentru ocaziile cu diametrul arborelui mai mic și sarcină mai ușoară.

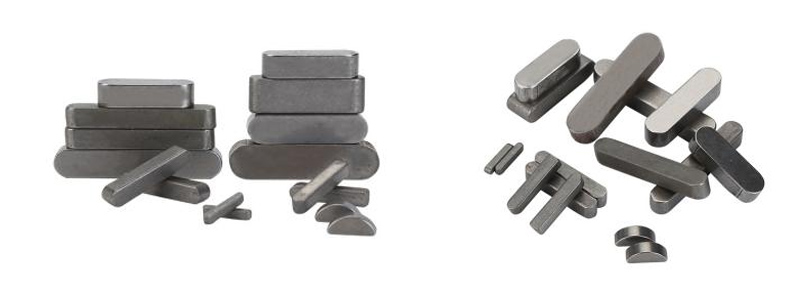

Xiaoguo® are o linie completă de elemente de fixare, inclusiv cleme (cleme de gât), taste pe jumătate de rundă,Pinii cilindrici elastici, șuruburi, nuci, Șaibe, nituri, etc.
