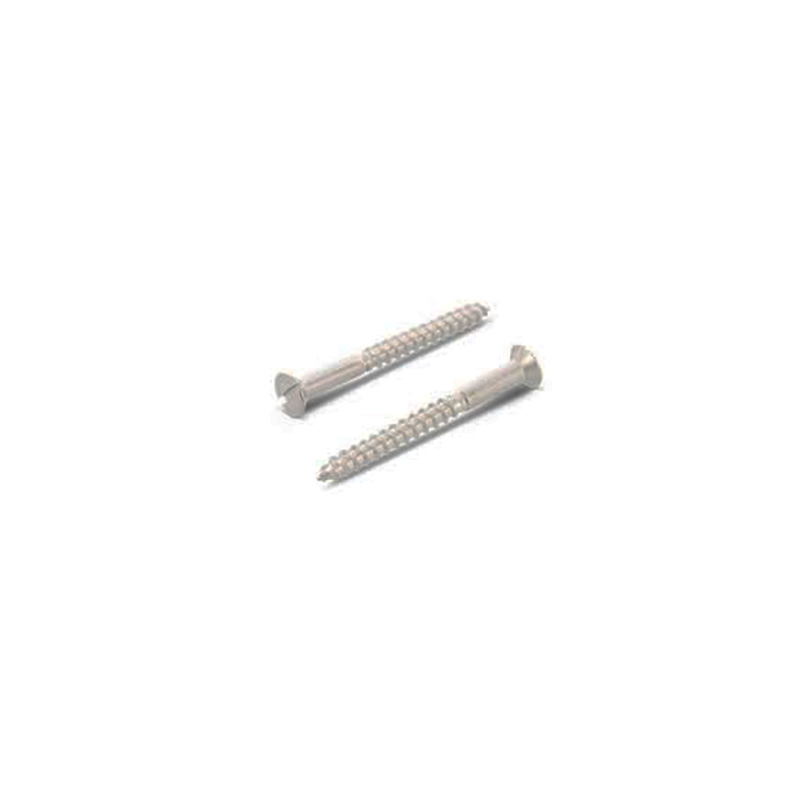

Șurub autofiletant din lemn cu cap canelat

Șurubul autofiletant pentru lemn cu cap canetat, produs de fabrica Xiaoguo®, se poate așeza complet în interiorul lemnului atunci când este utilizat cu un burghiu de frezat asortat. În acest fel, partea de fixare rămâne ascunsă și face ca obiectele finite să arate îngrijite.

Trimite o anchetă

Descriere produs

Un șurub autofiletant pentru lemn cu cap canelat este un tip de dispozitiv de fixare pentru prelucrarea lemnului cu un cap conic (cu un unghi conic de 90°) și o canelură cresată în partea de sus. Capul poate fi introdus complet în găurile conice pre-tăiate din lemn, iar după strângere, capul va fi la același nivel cu suprafața lemnului sau ușor mai jos decât suprafața lemnului. Corpul șurubului are fire de lemn adânci și grosiere, iar coada este un cap ascuțit conic. Poate fi înșurubat direct în lemn (pentru lemn de esență tare sau cu diametre mari， se recomandă să forați în prealabil o gaură). Acest șurub autofiletant din lemn cu cap canelat este potrivit pentru conectarea și fixarea produselor din lemn care necesită o suprafață plană și fără capete expuse.

nume englezesc	Șurub autofiletant din lemn cu cap canelat
Standarde comune	DIN 97
Tipul capului	Cap sculat / Cap plat
Tipul slotului	Crestat
Tipul firului	Fir de lemn (pas grosier, pas adânc)
Formular de pont	Cap conic cu vârf autoforant

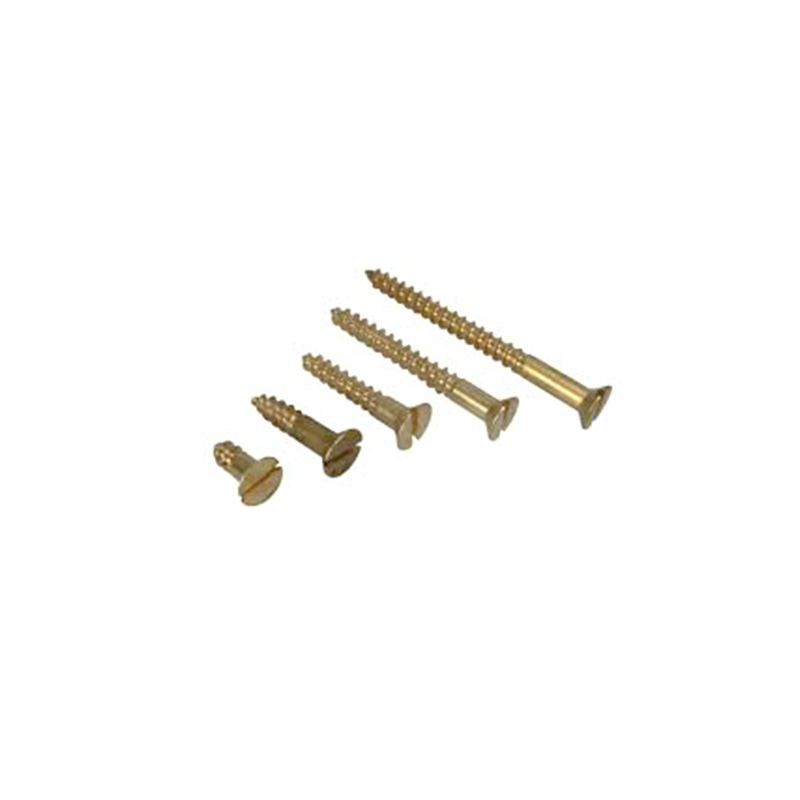

Slotted Countersunk Head Wood Self Tapping Screw

Caracteristici structurale

Caracteristicile structurii șurubului autofiletant din lemn cu cap canelat vor fi introduse în cinci părți.

Structura capului

1. Forma capului: conică, ca o formă de pâlnie, de obicei cu un unghi de con de 90°. Suprafața superioară a capului este plată, iar părțile laterale sunt înclinate.

2.Dimensiunea capului: diametrul exterior al capului este de aproximativ 1,8 până la 2,2 ori diametrul filetului șurubului, iar înălțimea capului este de aproximativ 0,5 până la 0,6 ori diametrul filetului.

3.Utilizarea capului: După ce ați fixat acest șurub autofiletant din lemn cu cap canelat, întreg capul șurubului se potrivește în gaura conică prefabricată de pe lemn. Rămâne la nivel sau puțin sub suprafața lemnului și nu iese în afară.

Design cu slot drept

1.Tipul de unitate este cu slot drept. Canelura merge direct de la mijloc spre ambele părți.

2. Lățimea slotului variază de la 0,6 mm la 2,0 mm, adâncimea fantei este de 0,3 mm la 0,8 mm. Ambele capete ale fantei sunt realizate cu colțuri rotunjite.

3. Caracteristicile fantului: Poate fi acţionat de cea mai comună şurubelniţă cu cap plat.

Structura tijei

1.Forma tijei: este împărțită în tipuri de filet complet și filet parțial.

Structura firului

1.Tip de fir: fir de lemn tipic, nu firul mecanic comun.

2.Profil: Unghiul profilului dintelui este de aproximativ 60°, dar vârful dintelui este foarte ascuțit, iar baza dintelui are o tranziție lină de arc.

3. Distanța dintre dinți: relativ largă.

Structura vârfului

1.Forma vârfului: vârf conic, cu o conicitate de aproximativ 30°–45°. Vârful nu este extrem de ascuțit; în schimb, are o suprafață plană foarte mică sau un cap rotund.

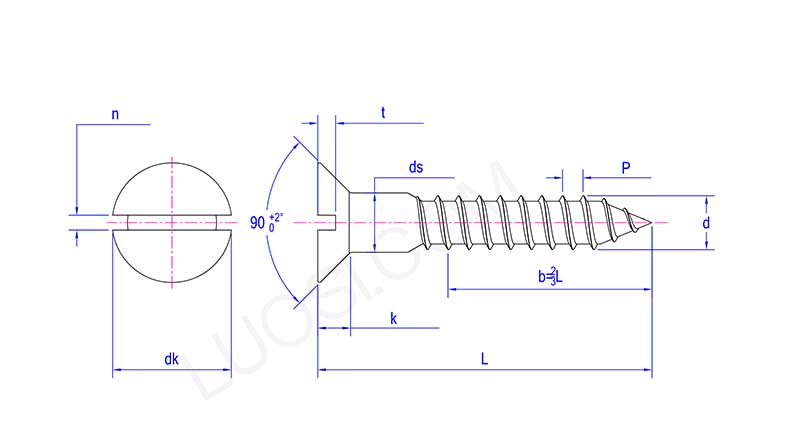

Slotted Countersunk Head Wood Self Tapping Screw

Lun	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk max	5	6	7	8	9	10	11	12	14	16	20
dk min	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k max	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n min	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n max	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t max	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
t min	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
