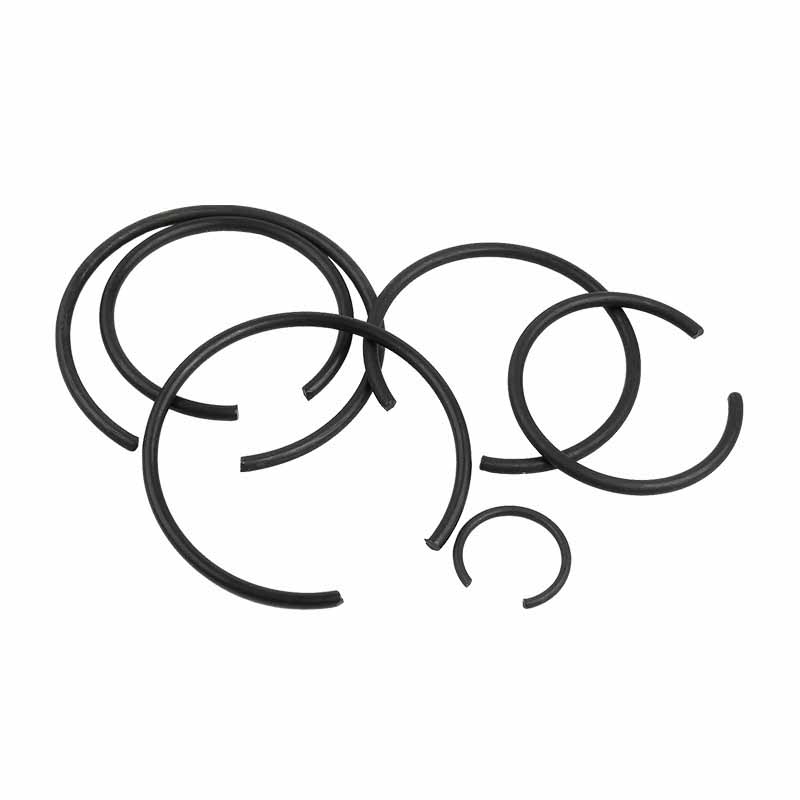

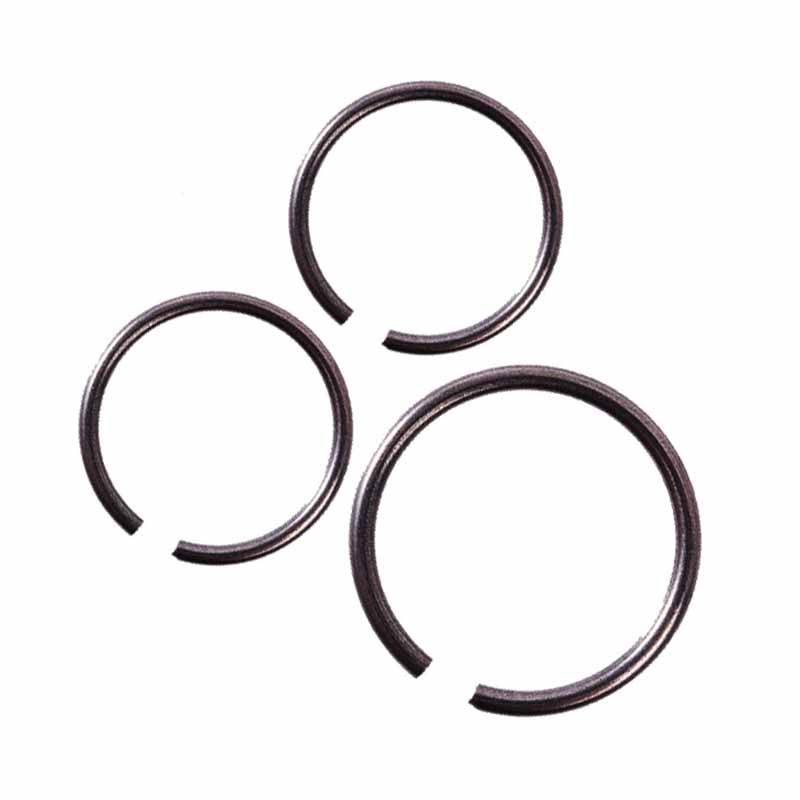

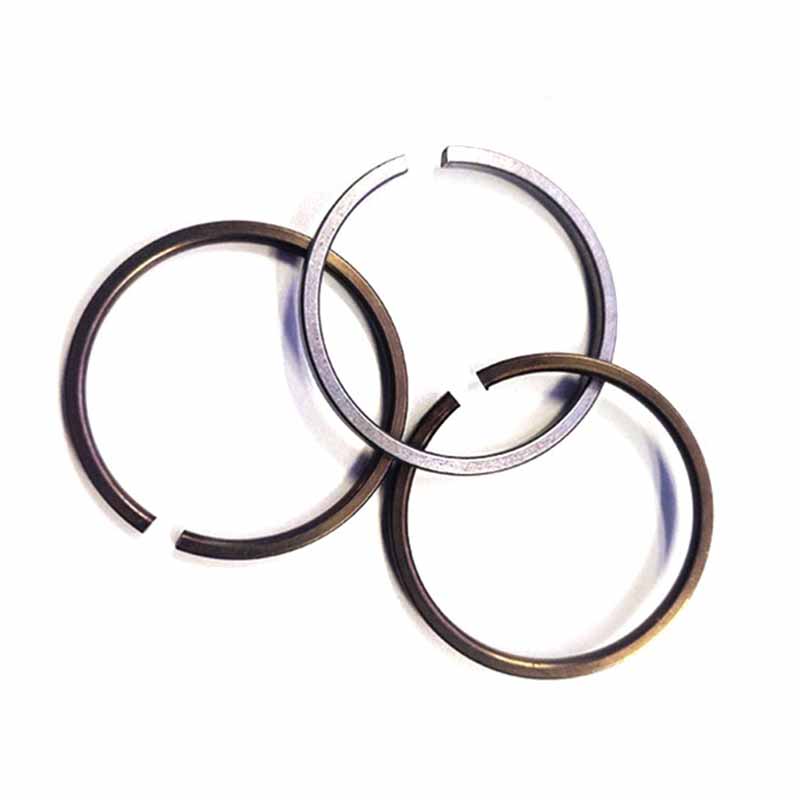

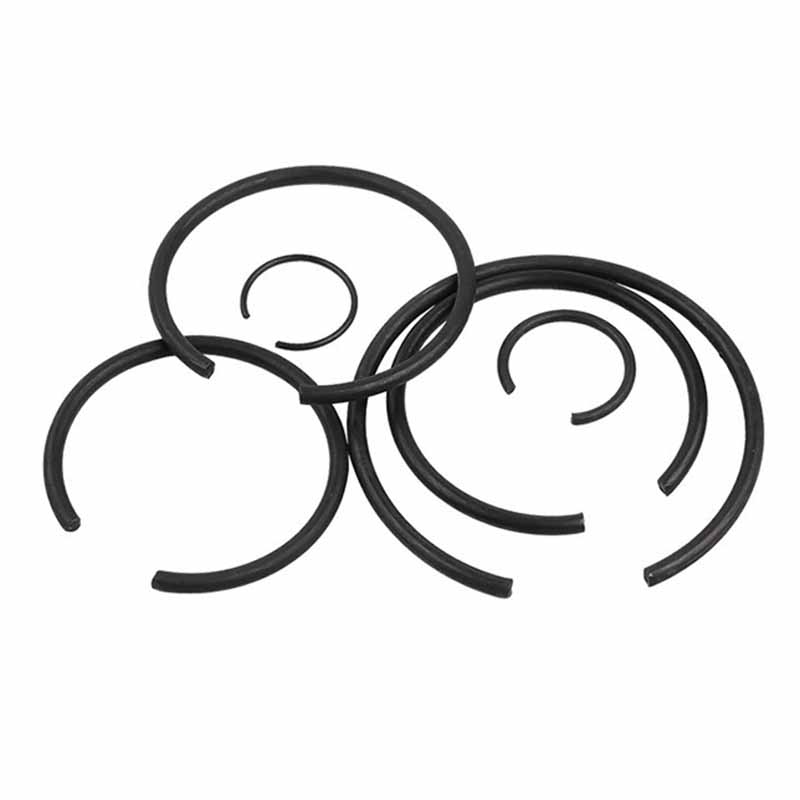

Inel de fixare rotund pentru găurire

Inelul de fixare a sârmei rotunde pentru alezaj este instalat în orificiul rotund și este un element de fixare care fixează mișcarea axială a pieselor. Este fabricat din oțel sau aliaj rezistent la coroziune. Xiaoguo® acordă atenție protecției mediului, a reciclat 12 tone de resturi de metal anul trecut prin inițiativa sa de producție ecologică.

Model:DIN 471-1981

Trimite o anchetă

Descriere produs

Inelul de fixare rotund pentru alezaj este realizat din oțel carbon sau oțel inoxidabil (cum ar fi SAE 1074/1095 sau AISI 302/316), care nu sunt ușor de ruginit și au o rezistență bună la presiune, pot rezista la o presiune mai mare și nu sunt ușor de spart în timpul procesului de strângere. Sunt tratate termic pentru a fi elastice și pot rămâne strânse chiar și în medii extrem de calde sau reci. Oțelul inoxidabil este mai potrivit în mediile cu mai multă umiditate sau substanțe chimice, cum ar fi componentele marine sau echipamentele medicale, care folosesc adesea umiditate sau agenți de curățare. Sunt suficient de rezistente pentru a rezista la uzura zilnică, dar suficient de flexibile pentru a se fixa în canelura fără a se rupe. În condiții de mediu dure, oțelul inoxidabil este mai potrivit.

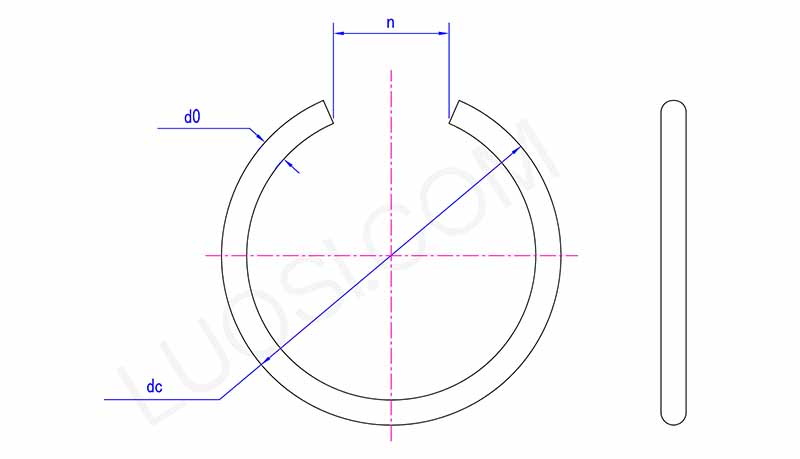

Round Wire Snap Ring For Bore

Lun	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
dc max	28.8	30.8	32.8	35.5	38.5	41.5	43.5	45.8	48.8	51.8	53.8
dc min	28.3	30.3	32.3	34.9	37.9	40.9	42.9	45	48	51	53
n	10	10	10	12	12	12	12	16	16	16	16

Aplicație

Inelul de fixare rotund pentru alezaj este utilizat în transmisii, pompe, rulmenți și sisteme hidraulice pentru a securiza componente precum arbori, pistoane și rotoare. Dimensiunea lor relativ mică le face ideale pentru spații înguste, cum ar fi aerospațiale, transmisiile auto și robotica, unde este necesară o modalitate puternică, dar ușoară de asigurare a componentelor. Ele ajută la prevenirea mișcării axiale a componentelor în dispozitivele rotative.

Dimensiuni de măsurare

Î: Cum determin dimensiunea și toleranța corecte a unui inel elastic de sârmă rotundă pentru orificiu pentru o anumită aplicație?

R: Pentru a selecta dimensiunea corectă a inelului elastic de sârmă rotundă, trebuie să măsurați diametrul găurii, diametrul canelurii (lățime și adâncime) și sarcina axială sau radială la care trebuie să o reziste. Inelele elastice produse deFabrica Xiaoguo®respectă standardele de calitate. Dimensiunea standard a inelului elastic exterior urmează standardul DIN 471, iar dimensiunea standard a inelului elastic interior urmează standardul DIN 472, cu o toleranță de aproximativ ±0,05 mm.

Pur și simplu furnizați-ne diametrul găurii, lățimea și adâncimea canelurii și temperatura de funcționare și le putem potrivi la specificațiile catalogului nostru. Dacă aplicația dvs. nu este standard, o putem personaliza și.

Asigurați-vă că diametrul liber (când nu este instalat) și tensiunea când este instalat a inelului elastic îndeplinesc limitele de solicitare mecanică ale componentei. Acest lucru îl împiedică să se îndoaie sau să se rupă sub sarcini în mișcare sau în schimbare.

Instrucțiuni de utilizare a produsului

Utilizarea inelului de fixare rotund pentru găurire este simplă, dar mai întâi trebuie să pregătiți instrumentele potrivite. În mod obișnuit, veți avea nevoie de o pereche de clești pentru inel elastic - asigurați-vă că se potrivesc cu dimensiunea inelului elastic. Începeți prin a verifica orificiul (orificiul) în care veți instala inelul; curățați orice resturi sau bavuri pentru a asigura o potrivire lină. Apoi, folosiți cleștii pentru inelul elastic pentru a strânge capetele inelului împreună. Aplicați o presiune uniformă, astfel încât inelul să se micșoreze ușor, doar cât să se potrivească în orificiu. Odată ce inelul este suficient de mic, introduceți-l cu grijă în canelura prelucrată din interiorul alezajului. Eliberați încet cleștele, lăsând inelul să se extindă înapoi la forma sa inițială. Verificați de două ori dacă inelul se așează complet în canelură - dacă nu este așezat corect, nu va ține componenta pe loc. Când scoateți inelul, repetați procesul: folosiți cleștele pentru a strânge inelul, trageți-l din canelură și apoi scoateți-l din orificiu. Nu uitați să alegeți dimensiunea corectă a inelului elastic pentru orificiul dvs.; o dimensiune nepotrivită fie nu se va potrivi, fie nu va oferi o fixare sigură.

Ambalarea produsului

Ambalajul acestui inel elastic este conceput pentru caracter practic și protecție. Fiecare pachet de inel rotund pentru găurire vine de obicei într-o pungă de plastic transparentă sau într-o cutie mică de carton. Ambele tipuri de ambalaje sunt sigilate etanș pentru a păstra praful, umezeala și murdăria, ceea ce împiedică ruginirea sau deteriorarea inelului. Ambalajul are etichete clare cu informații de bază: dimensiunea inelului elastic, cantitatea din pachet și materialul din care este fabricat. Astfel, este ușor să găsiți pachetul potrivit atunci când faceți cumpărături sau vă organizați uneltele. Pentru pachetele de o singură dimensiune, inelele sunt bine așezate pentru a evita încurcarea sau îndoirea. Dacă pachetul are mai multe dimensiuni, acestea sunt adesea separate de mici separatoare în interior. Majoritatea pungilor de plastic sunt resigilabile - dacă nu folosiți toate inelele deodată, puteți sigila punga înapoi pentru depozitare. Cutiile de carton sunt stivuibile, economisind spațiu în garaj sau cutia de instrumente. Ambalajul este simplu, dar funcțional, fiind ușor de afișat atât pentru comercianți cu amănuntul, cât și pentru utilizatori să depoziteze și să acceseze inelele elastice.
