Șurub filetat cu cap cilindric

Xiaoguo® șurub filetat cu cap cruciforme China este utilizat pe scară largă în mobilă, piese de automobile și asamblare de aparate electrice. Designul unității îl face ușor de instalat Cu designul său filet și vârful conic, nu necesită filetare prealabilă. Obține un efect de blocare sigur și previne eficient slăbirea.

Trimite o anchetă

Descriere produs

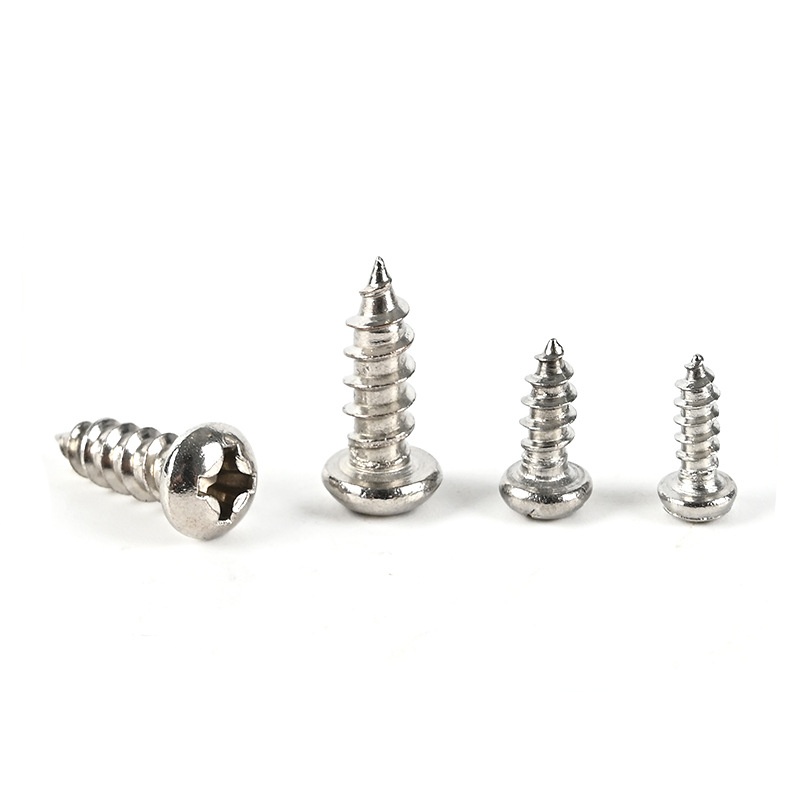

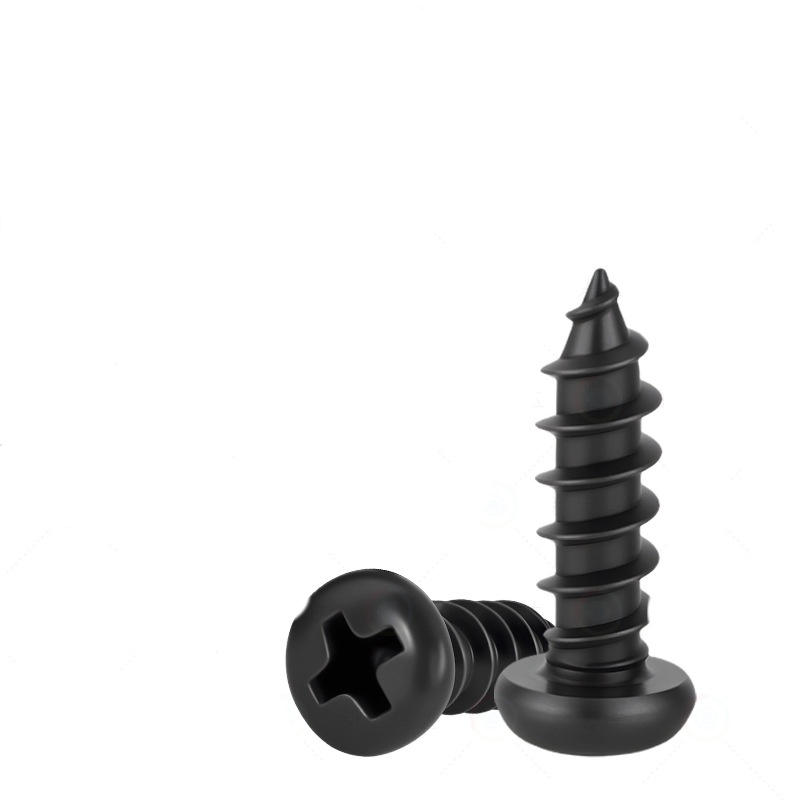

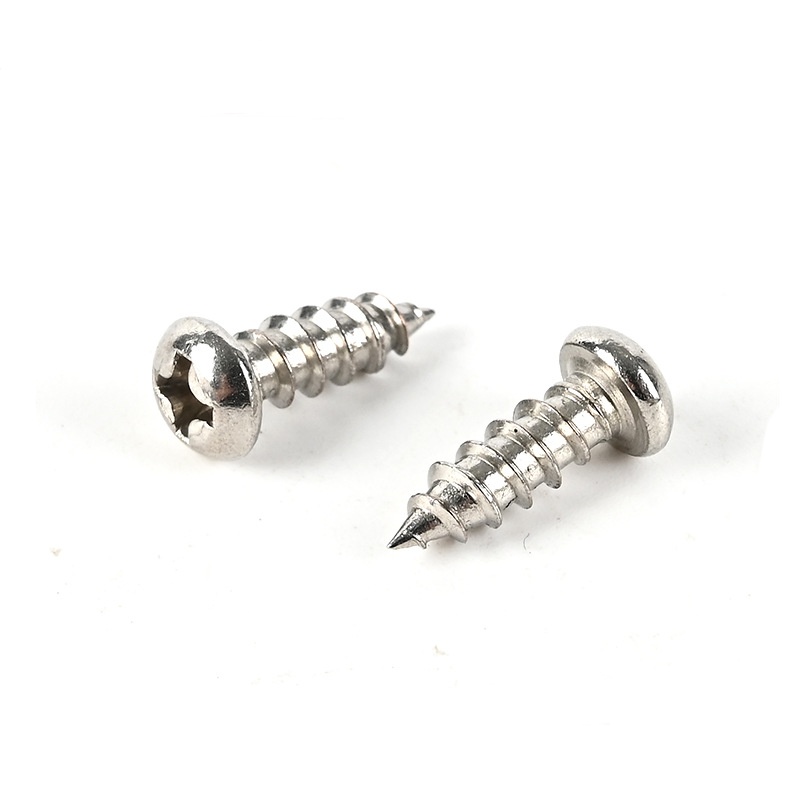

Șurubul filetat cu cap cilindric de la producătorXiaoguo®este un tip foarte comun de șurub. Capul său are forma unui disc plat, cu o canelură în formă de cruce pe el. Această canelură poate fi strânsă folosind o șurubelniță cu cap în cruce. Caracteristica sa cea mai distinctivă este că nu necesită găurirea prealabilă a filetelor pe piesa de prelucrat - tot ce trebuie să faceți este să găuriți o gaură de dimensiuni adecvate într-o placă de metal, o piesă de plastic sau din lemn și pur și simplu să o înșurubați.

Acesta va „cioplit” automat firele interne corespunzătoare în orificiu și se va prinde în siguranță. Șurubul filetat cu cap crucișat este utilizat pe scară largă în construcția de carcase electrice, interioare auto, asamblarea mobilierului și conectarea rapidă a componentelor hardware. Sunt potrivite în special pentru instalarea eficientă folosind șurubelnițe electrice pe liniile de producție de masă.

Pan Head Cross Recess Tapping Screw

Principiul de funcționare

Principiul de funcționare al șurubului de filetare cu adâncitură în cruce cu cap Pan se bazează pe deformarea plastică a metalului sau tăierea ușoară, în funcție de proprietățile materialelor care se îmbină și de designul cozii șurubului.

Orificiu de jos prefabricat

Înainte de a utiliza șuruburi autofiletante, un orificiu pilot trebuie să fie găurit sau perforat în componenta conectată. Funcția găurii de jos este de a ghida șuruburile și de a controla spațiul pentru fluxul de material.

Formează filet interior

Atunci când șurubul filetat cu capul Pan este rotit și avansat axial, vârful conic este primul care intră în orificiul de jos, provocând o ușoară extindere a deschiderii orificiului. Deoarece filetul este mai mare decât diametrul orificiului inferior, dinții filetului vor exercita compresie radială asupra materialului peretelui orificiului.

Etapa de blocare

Când șurubul este introdus complet, șanțul filetat format prin compresie sau tăiere este aliniat cu filetul șurubului. Materialul conectat suferă o ușoară revenire în limita elastică, strângând strâns filetele șuruburilor și generând o rezistență uriașă la frecare. Această forță de frecare acționează asupra ambelor simultan, împiedicând slăbirea șurubului sau a forței sale exterioare în timpul vibrației.

Pan Head Cross Recess Tapping Screw

FAQ

（1） În ce grosime de plăci de oțel poate fi înșurubat?

Se recomandă ca grosimea plăcilor de oțel conectate să nu fie mai mare decât diametrul nominal al șuruburilor. Materialele moi, cum ar fi plasticul și lemnul pot fi îngroșate corespunzător.

（2）De ce se simte ca și cum există mult cuplu la răsucire și chiar provoacă ruperea unghiei?

Cauze și soluții posibile:

Orificiul de jos este prea mic → Ar trebui mărit corespunzător

Cuplu de instalare excesiv → Reduceți viteza de rotație

（3）Care este cantitatea dumneavoastră minimă de comandă (MOQ)?

Specificația standard MOQ-ul în vrac al șurubului de fixare cu cap cilindric cu cap cilindric este de aproximativ 10.000 - 50.000 de bucăți.

Pan Head Cross Recess Tapping Screw

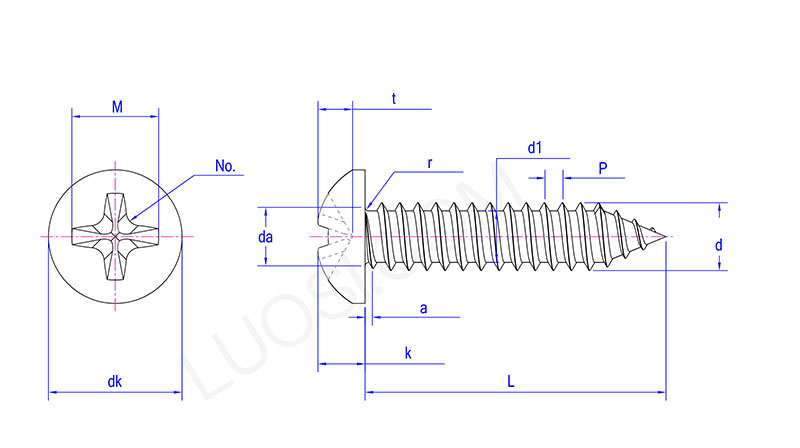

Lun	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
un max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k max	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Nu.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t max	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 max	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d max	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
