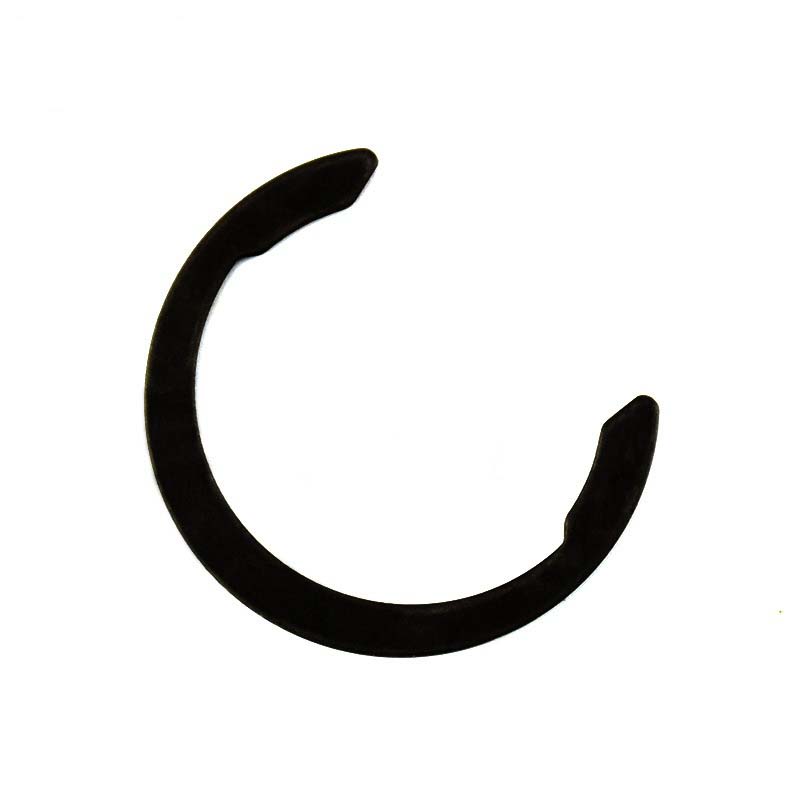

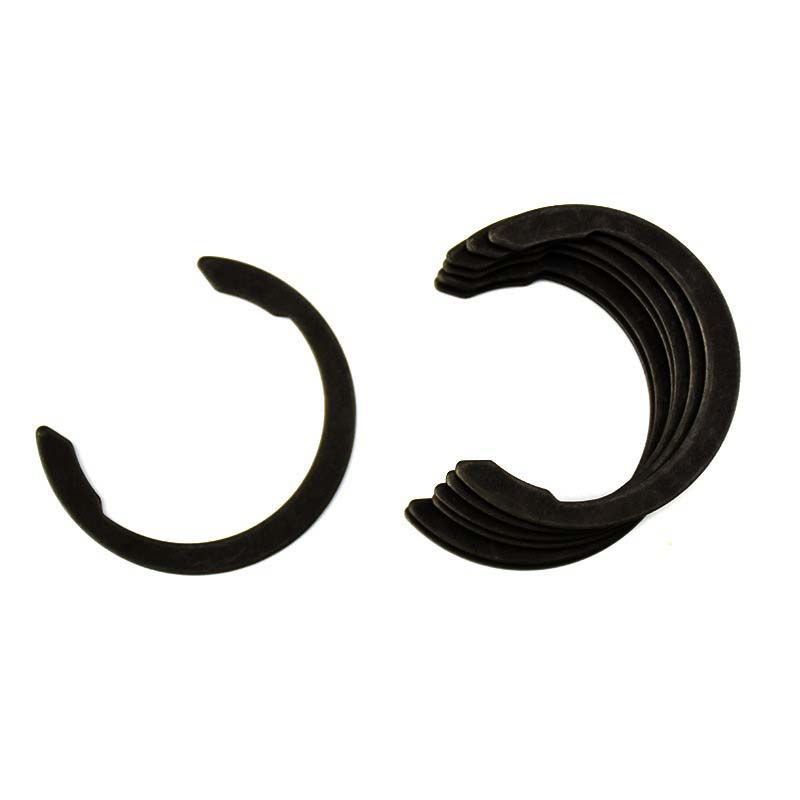

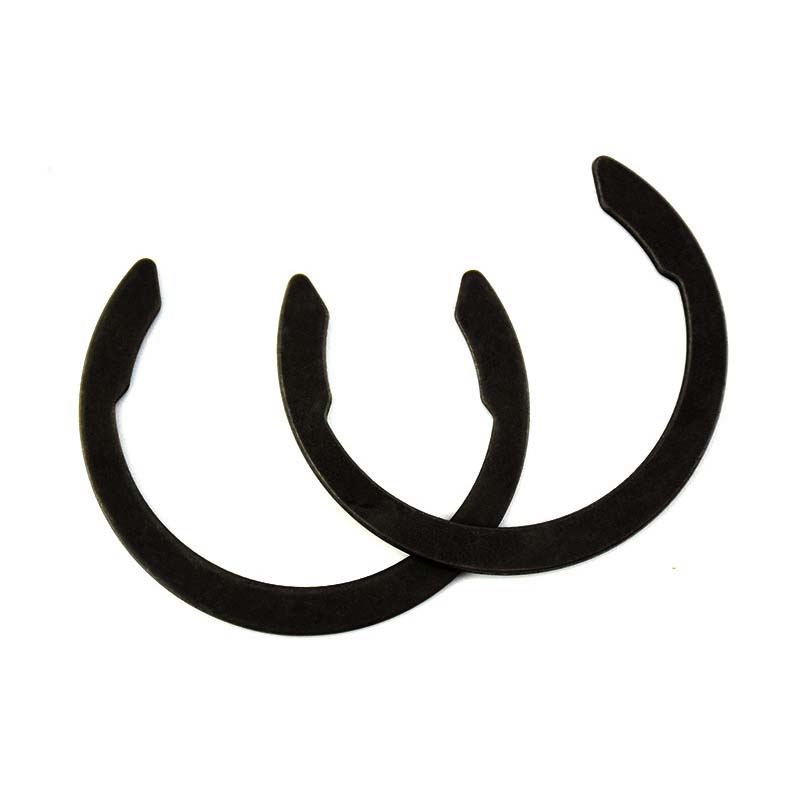

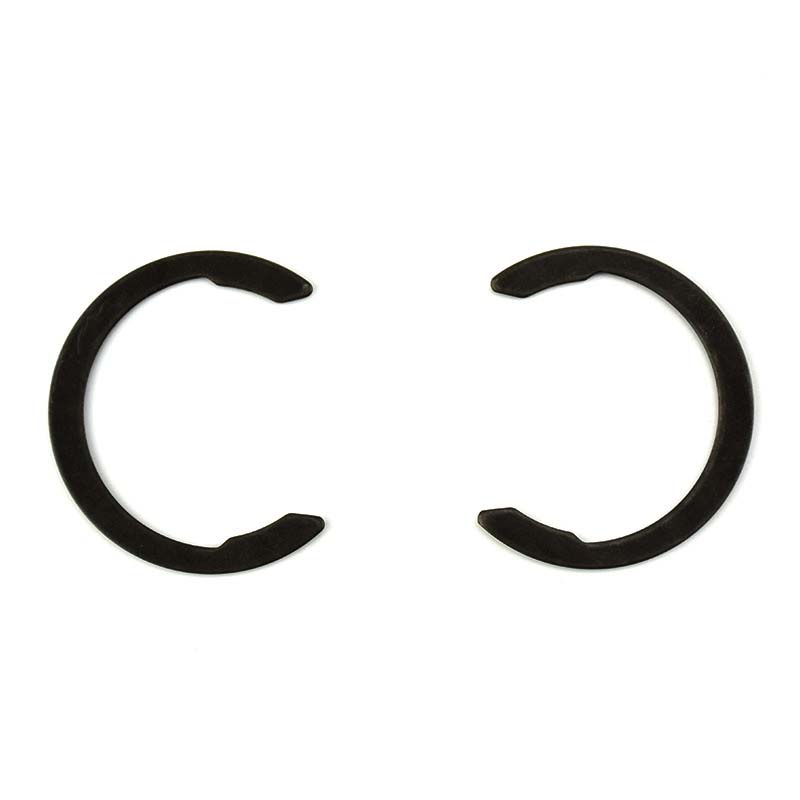

Inel de reținere cu arc metric

Inelele de reținere cu arc metrice sunt fabricate din dimensiunile birourilor publice și sunt potrivite pentru utilizare acolo unde sunt necesare dimensiuni standard. Ele sunt adesea utilizate în unele sisteme mecanice și auto. Xiaoguo® colaborează cu sectoarele auto și aerospațiale pentru a dezvolta elemente de fixare rezistente la coroziune.

Model:BS 3673-3-1-2011

Trimite o anchetă

Descriere produs

Inelele de reținere a arcurilor metrice sunt de obicei realizate din oțel cu conținut ridicat de carbon sau oțel inoxidabil, cum ar fi ASTM A313. Cele din oțel carbon sunt mai rezistente (cum ar fi mult mai puternice, până la 2.100 MPa), în timp ce oțelul inoxidabil este mai bine să nu ruginească sau să se corodeze. Dacă tratați termic aliajele, acestea durează mai mult și se descurcă mai bine la uzură. Pentru lucrările în care aveți nevoie de lucruri care nu se lipesc de magneți sau care pot lua căldură nebună, vor folosi lucruri precum bronzul fosforat sau Inconel®. Toate materialele pe care le folosesc sunt supuse unor teste pentru a verifica dacă respectă specificațiile ISO 8750-8752.

Aplicație

Inelele de reținere a arcurilor metrice sunt cu adevărat comune în lucruri precum transmisiile auto, motoarele electrice și sistemele hidraulice. Acestea sunt folosite pentru a ține arborii rotorului în pompe, a menține rulmenții în poziție în configurațiile transportoarelor și pentru a bloca bolțurile pistonului în interiorul motoarelor. În industria aerospațială, le veți găsi în piesele turbinei și în trenul de aterizare. Sunt utile și în electronicele de larg consum, unde ajută la repararea componentelor dispozitivelor mici. Inginerii folosesc inele de reținere cu arc atunci când au nevoie de piese pentru a rămâne în siguranță, în special în sistemele importante în care defecțiunile nu pot apărea.

Dimensiune

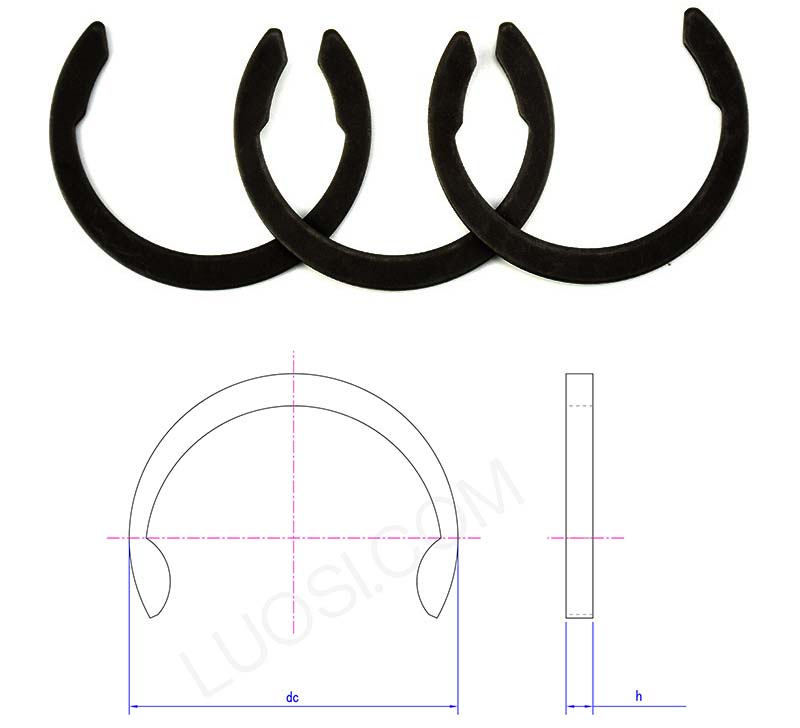

Metric spring retaining rings

Lun	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ23	Φ24	Φ25	Φ26
dc max	18	19	20	21	22	23	25	26.3	27.6	29.2	30
h min	0.97	0.97	0.97	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
h max	1.03	1.03	1.03	1.23	1.23	1.23	1.23	1.23	1.23	1.23	1.23

Î: Cum determin dimensiunea și tipul corecte de inele de reținere cu arc metrice pentru aplicația mea?

R: Alegerea corectă a inelului metric de reținere a arcului trebuie să se potrivească cu diametrul canelurii, diametrul arborelui sau diametrul găurii și sarcina pe care trebuie să o reziste. Trebuie să măsurați cu atenție lățimea, adâncimea și diametrul canelurii de montare. Chiar și micile diferențe pot face ca acestea să nu fixeze corect piesele. Alegeți dimensiunea în funcție de cazul dvs. de utilizare specific sau de specificațiile proiectului, dimensiuni standard, cum ar fi DIN 471/472 sau ANSI B27.1. Dacă aveți nevoie de o instalare personalizată, vă rugăm să ne comunicați temperatura de instalare, dacă sarcina este în mișcare sau staționară și condițiile de mediu (umedă, praf, etc.), iar noi o vom personaliza în funcție de nevoile dvs. Inelele de reținere cu arc sunt fabricate pentru forțe radiale sau axiale specifice, așa că trebuie să verificați dacă capacitatea de încărcare a inelului de reținere corespunde nevoilor proiectului dumneavoastră. Putem oferi suport tehnic, servicii unice și reduce apariția fracturilor premature a inelelor de reținere.
