Arc în formă de disc cu profil redus

Arcul în formă de disc cu profil redus este o componentă mecanică în formă de inel conic. În calitate de furnizor dedicat de arcuri de precizie, echipa de ingineri de la Xiaoguo® proiectează astfel de arcuri cu disc care oferă forță constantă în spații limitate.

Model:75LB

Trimite o anchetă

Descriere produs

În turbinele de generare a energiei, la conexiunile cu șuruburi sunt utilizate șaibe elastice în formă de disc cu profil scăzut. Ele pot menține tensiunea stabilă la schimbările de temperatură, asigurându-se astfel că piesele de conectare nu se vor slăbi.

Una dintre caracteristicile cheie ale acestora este că pot genera o forță puternică chiar și într-un spațiu axial foarte mic. Producem aceste mașini de spălat în cantități mari, astfel încât prețurile noastre sunt foarte competitive. Dacă comandați mai mult de 3.000 de unități, vă puteți bucura de o reducere de 7%. De obicei, folosim stratul de pulbere albastru implicit - acest lucru le face ușor de identificat.

Pentru transport, avem două variante: livrare rapidă (dacă aveți nevoie de o livrare rapidă) sau transport maritim (mai rentabil). Fiecare primăvară va fi supusă unei inspecții de dimensiune și material și vă vom furniza, de asemenea, rapoartele de testare necesare.

Detalii despre produs

Arcurile în formă de disc cu profil redus sunt aplicate în echipamente medicale de precizie, cum ar fi roboții chirurgicali și dispozitivele implantabile. Aceste locuri au spațiu limitat și dimensiunea forței trebuie menținută constantă. Tocmai aceste izvoare joacă un rol.

Producem cu atenție aceste arcuri din oțel inoxidabil 316L și alte materiale biocompatibile care îndeplinesc standardele pentru a asigura performanța și siguranța produsului. Suprafețele lor sunt, de asemenea, electro-lustruite. Prețurile noastre se adresează industriei medicale. Dacă sunteți producător certificat de echipamente originale (OEM), vă puteți bucura și de o reducere.

Transportăm aceste arcuri într-un ambalaj fără praf și folosim servicii aeriene prioritare pentru a ne asigura că pot fi livrate rapid. Controlul calității este foarte important aici - fiecare arc cilindric va fi verificat 100% pentru dimensiunile cheie și netezimea suprafeței. De asemenea, respectă cu strictețe standardul ISO 13485.

Low Profile Disc Shaped Spring

În formă de disc versiune standard cu arc

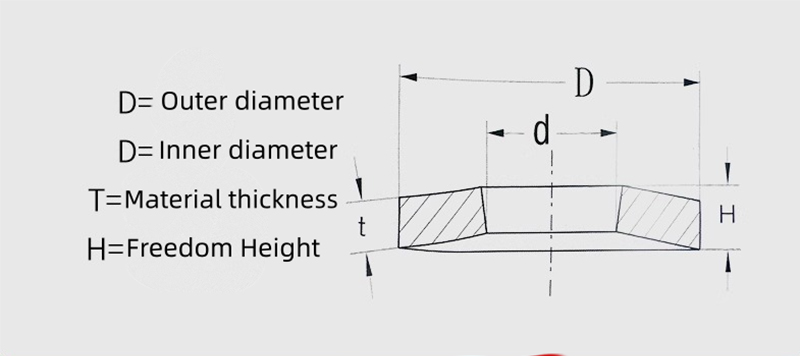

	Geometric parametrii				Mecanic proprietăți				Greutate
	Geometric parametrii				f=0,50h f=0,75h				Greutate
	D	d	t	h/t	F	P	F	P	kg/100
C	8.0	4.2	0.20	0.45	0.125	33	0.188	39	0.06
B	8.0	4.2	0.30	0.55	0.125	89	0.188	118	0.09
A	8.0	4.2	0.40	0.65	0.100	147	0.150	210	0.11
C	10.0	5.2	0.25	0.55	0.150	48	0.225	58	0.11
B	10.0	5.2	0.40	0.70	0.150	155	0.225	209	0.18
A	10.0	5.2	0.50	0.75	0.125	228	0.188	325	0.22
D	12.0	6.2	0.60	0.95	0.175	394	0.262	552	0.39
C	12.5	6.2	0.35	0.80	0.225	130	0.338	151	0.25
B	12.5	6.2	0.50	0.85	0.175	215	0.262	293	0.36
A	12.5	6.2	0.70	1.00	0.150	457	0.225	660	0.51
C	14.0	7.2	0.35	0.80	0.225	106	0.338	123	0.31
B	14.0	7.2	0.50	0.90	0.200	210	0.300	279	0.44
A	14.0	7.2	0.80	1.10	0.150	547	0.225	797	0.71
C	16.0	8.2	0.40	0.90	0.250	131	0.375	154	0.47
B	16.0	8.2	0.60	1.05	0.225	304	0.388	410	0.70
A	16.0	8.2	0.90	1.25	0.175	697	0.262	1013	1.05
C	18.0	9.2	0.45	1.05	0.300	185	0.450	214	0.68
B	18.0	9.2	0.70	1.20	0.250	417	0.375	566	1.03
A	18.0	9.2	1.00	1.40	0.200	865	0.300	1254	1.48

Dacă aveți nevoie de alte date, vă rugăm să ne contactați. Vă vom oferi parametri mai detaliați.

FAQ

Î: În ce aplicații este cel mai potrivit un arc?

R: Arcul în formă de disc cu profil redus este ideal pentru aplicații cu sarcini mari și spațiu limitat, cum ar fi supape, pompe, ambreiaje și mașini grele. Designul său structural unic poate oferi o forță motrice excelentă într-un spațiu axial compact, făcând din acest arc soluția optimă pentru condițiile dure de lucru.
