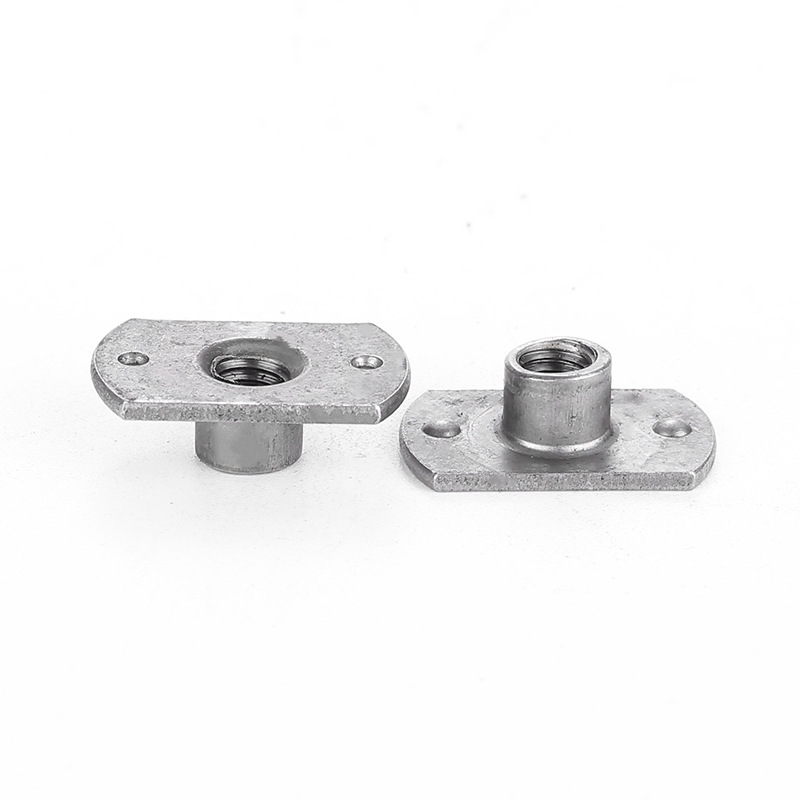

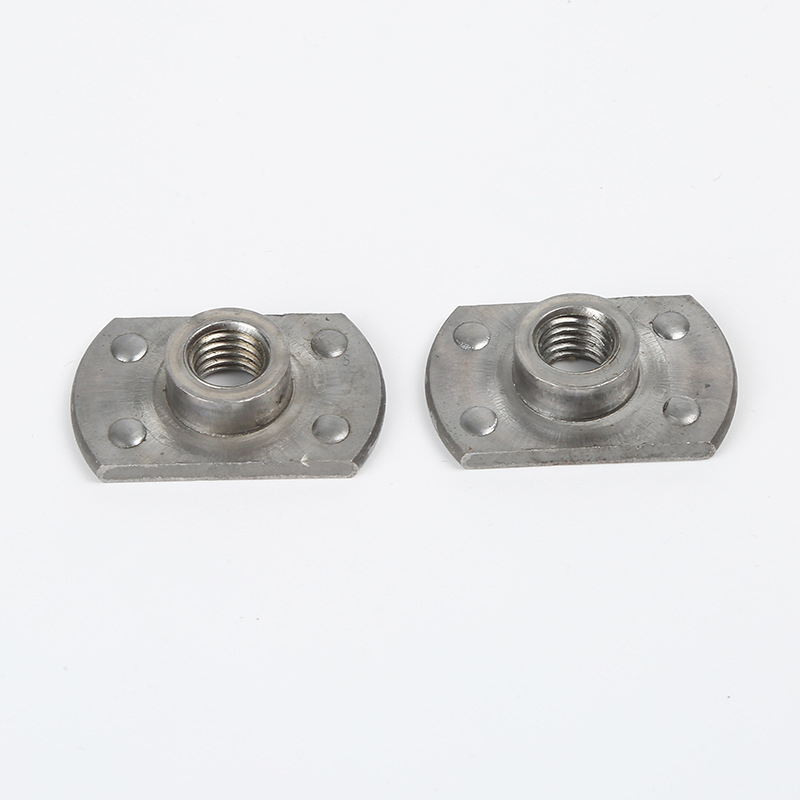

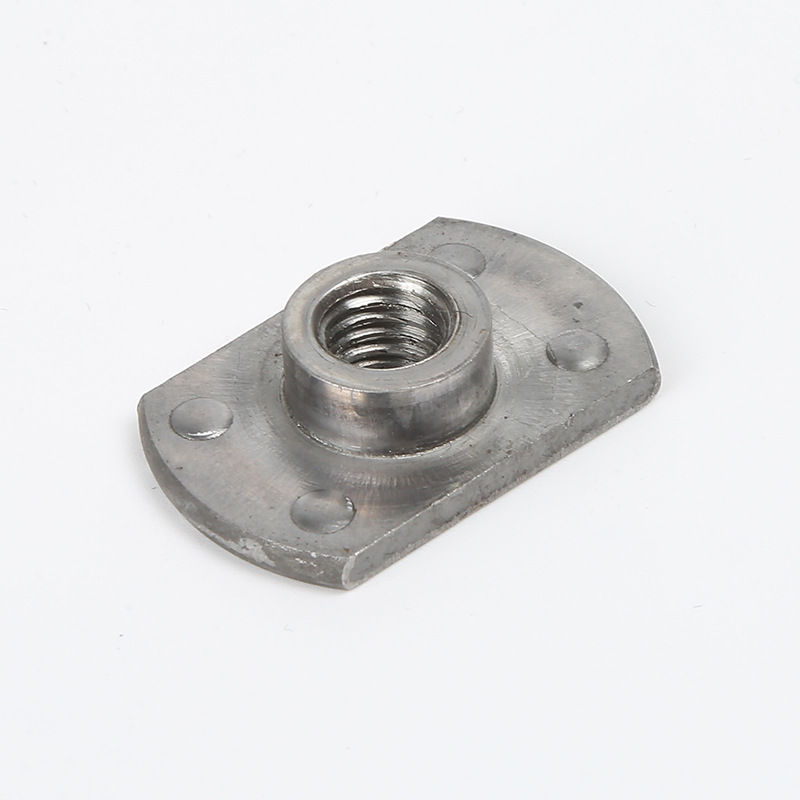

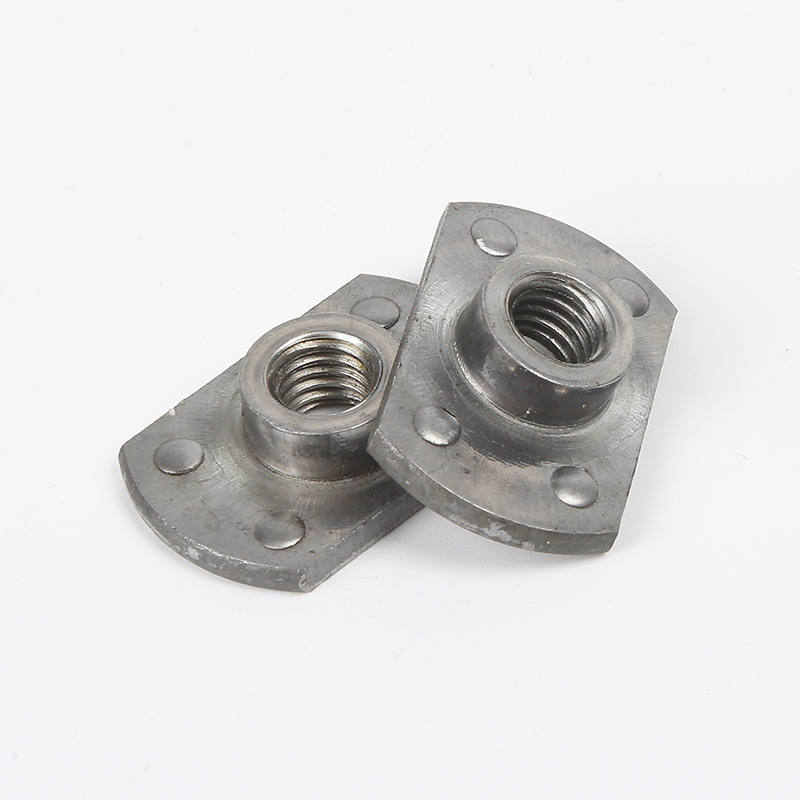

Piulițe de sudură în stil T integral

Acest profil unic în formă de T al piulițelor sudate integrale în stil T oferă o stabilitate și o aliniere îmbunătățite în timpul procesului de sudare. Livrarea fiabilă și la timp rămâne un angajament cheie al Xiaoguo® față de clienții săi globali, inclusiv producători, distribuitori și parteneri industriali, asigurând operațiuni fără întreruperi în lanțurile lor de aprovizionare.

Model:JIS B1196-3.2-1994

Trimite o anchetă

Descriere produs

Piulițele de sudură în stil T integral au dimensiuni standard bazate pe dimensiunea filetului - cum ar fi M4, M5, M6, M8, 1/4"-20, 5/16"-18 - precum și diametrul flanșei, înălțimea totală, înălțimea proiecției și designul piciorului.

Există standarde cheie pe care le respectă, cum ar fi ISO 10511, DIN 928 (folosit mult în Europa) și diferite specificații ale producătorilor de mașini. Dimensiunile sunt păstrate exacte pentru a vă asigura că sudarea funcționează la fel de fiecare dată, firele se potrivesc corect și se montează la nivel.

Alegerea piuliței de sudură T-Style de dimensiunea potrivită pentru grosimea tablei de metal este foarte importantă. Se asigură că sudura este puternică și îmbinarea rezistă bine.

Avantajele produsului:

Odată ce piulițele de sudură în stil Integral T sunt instalate, acestea nu au nevoie de multă întreținere. Înainte de a le folosi, depozitați-le într-un loc uscat și păstrați uleiurile sau murdăria de pe ele - acestea se pot încurca cu sudarea.

Principalul lucru este corectarea setărilor de sudare: curent, timp, presiune. Acest lucru asigură că sudura este puternică și consistentă. Cât de bine rezistă în timp depinde în principal de cât de bună este sudarea inițială și dacă materialul sau tratamentul de suprafață este potrivit pentru locul în care sunt utilizate.

Dacă sunt sudate corect, piulițele de sudură în stil Integral T rămân așezate ca o soluție filetată permanentă, fără probleme atâta timp cât întregul ansamblu este în uz.

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1 丨 1.25	1,25 丨 1,5	1,5 丨 1,75
dk max	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d2 max	6.9	6.9	8.9	10.9	12.9	14.9
d2 min	6.7	6.7	8.7	10.7	12.7	14.7
h2 max	0.8	0.8	0.8	0.8	1.2	1.2
h2 min	0.6	0.6	0.6	0.6	1	1
d0 max	3.25	3.25	3.25	3.25	4.05	4.05
d0 min	2.75	2.75	2.75	2.75	3.55	3.55
h1 max	0.6	0.6	0.6	0.6	0.7	0.7
h1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 max	15.2	15.2	17.25	17.25	22.3	24.3
d1 min	14.8	14.8	16.75	16.75	21.7	23.7

Standarde unificate:

Suntem stricti în ceea ce privește controalele de calitate prin realizarea piulițelor de sudură în stil Integral T. Aceasta înseamnă să verificați materialele atunci când intră, să măsurați lucruri precum firele și înălțimea proiecției la diferite etape ale producției și să faceți teste care sparg piesele pentru a verifica rezistența sudurii, cât de mult cuplu pot suporta și rezistența la împingere. De asemenea, verificăm finisarea suprafeței și eșantionăm loturile finale folosind standardele AQL.

Folosim controlul statistic al procesului pentru a ne asigura că fiecare piuliță T-Style rămâne consecventă și respectă specificațiile.
