Descriere produs

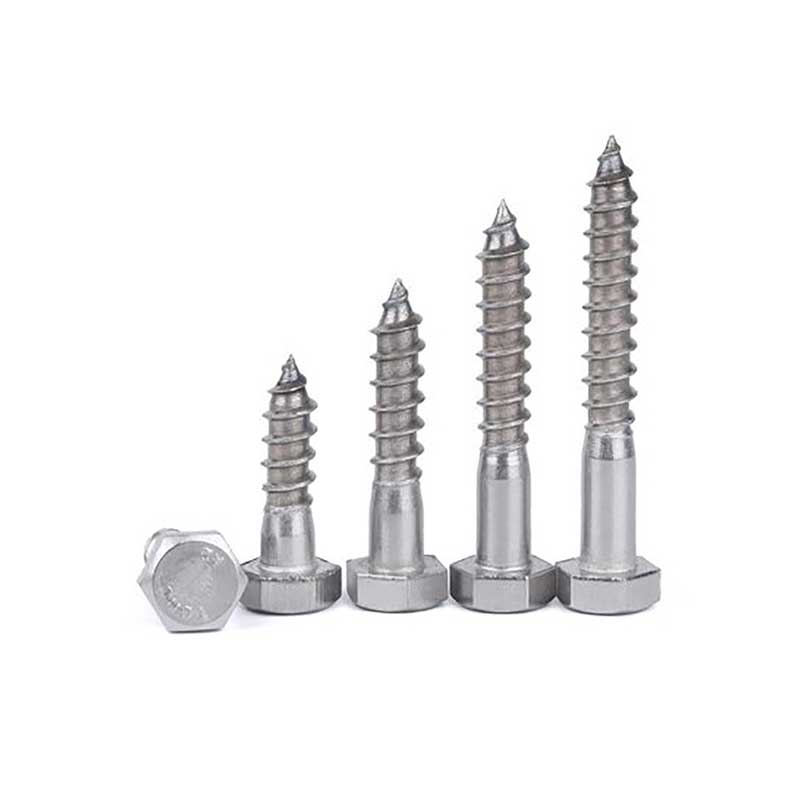

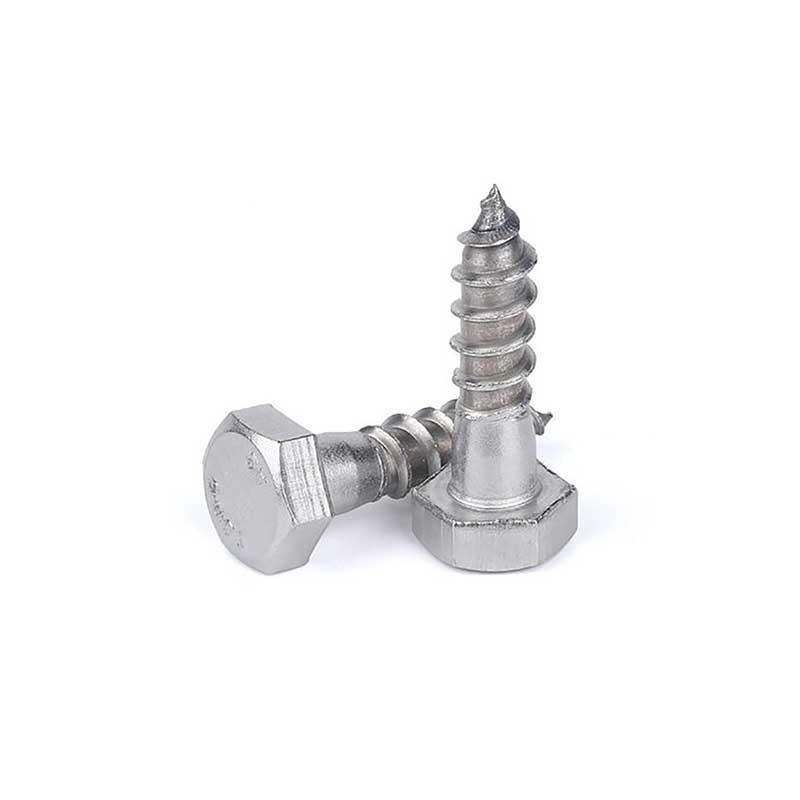

Un șurub de zăvor cu cap hexagonal DIN 571 cu producătorul XiaoGuo este un dispozitiv de fixare autofiletant rezistent, cu un cap hexagonal, o tijă filetată cu dinți grosieri și un vârf conic la capăt. Dimensiunile părților opuse ale capului sunt în conformitate cu specificațiile standard. Poate fi acționat cu o cheie tubulară, o cheie cu cap deschis sau o cheie reglabilă. Profilul filetului este adânc și pasul este larg. Este de obicei un filet parțial, cu o secțiune fără fire lângă cap, care este utilizat pentru fixarea componentelor metalice sau a echipamentelor grele pe un substrat de lemn.

Când este utilizat, este necesar să găuriți în prealabil găuri de ghidare pe lemn, apoi șuruburile cu cap hexagonal DIN 571 înșurubează. Interblocarea mecanică dintre fire și fibrele de lemn va genera o rezistență ridicată la ridicare și forfecare. Materialul este de obicei oțel carbon sau oțel inoxidabil. Materialele din oțel carbon necesită de obicei un tratament de suprafață.

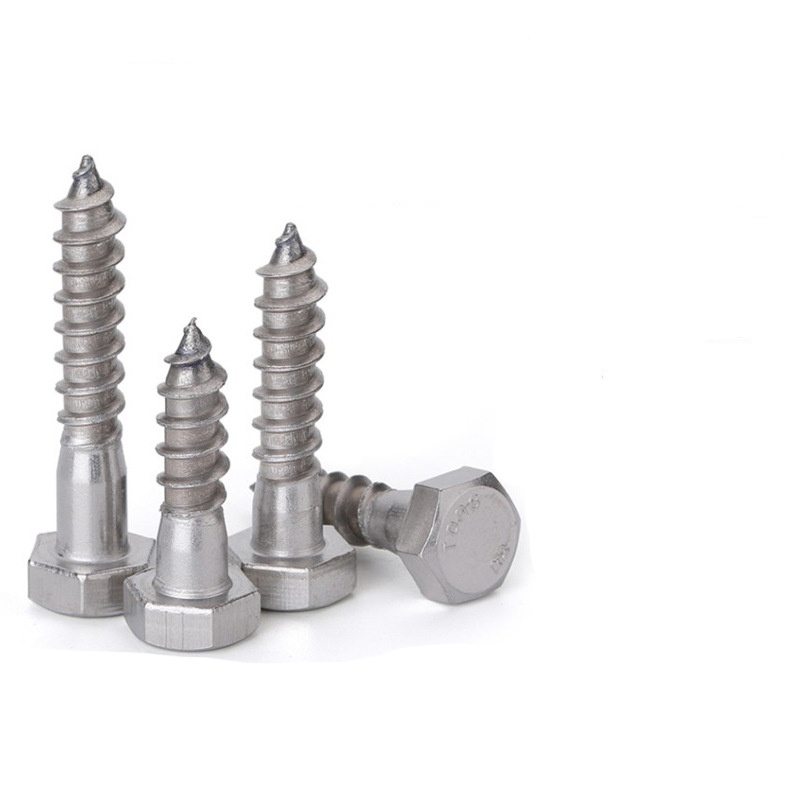

DIN 571 Hex hHad Lag Screws

Prezentarea structurii

Șuruburile cu cap hexagonal DIN 571 sunt elemente de fixare special concepute pentru conexiuni grele în lemn. Structura lor este formată din trei părți: capul, tija și vârful. Aceste piese lucrează împreună pentru a obține ancorarea de înaltă rezistență.

1. Structura capului

Capul are o formă hexagonală standard, dimensionată conform DIN 571. Înălțimea sa este de aproximativ 60–70% din diametrul filetului. Această formă hexagonală vă permite să puneți o mulțime de cuplu pe ea fără a aluneca. Partea de jos a capului este plată și, în mod normal, ar trebui să utilizați o spălătorie plată cu el. Aceasta împrăștie presiunea și împiedică tragerea capului în lemn.

2. Structura tijă și filet

Firele sunt fire grosiere de lemn, cu o distanță mult mai mare decât firele metrice obișnuite. Ele nu merg până la cap – există o secțiune netedă în partea de sus, de aproximativ o treime până la jumătate din lungimea șurubului. Creasta firului este destul de ascuțită, iar rădăcina este rotunjită. Acest lucru îl ajută să taie fibrele de lemn și să evite punctele slabe. Tija netedă are același diametru ca și firul sau doar puțin mai mică.

3. Structura vârfului

Vârful este în formă de con, cu un unghi de aproximativ 30-45 de grade. Nu este foarte ascuțit - mai degrabă ușor contondent. Când îl porniți într-o gaură pre-găurită, vârful ghidează șuruburile de fixare cu cap hexagonal DIN 571 în drept, astfel încât să nu intre în strâmbă. În lemnul de esență moale, vârful poate împinge puțin fibrele deoparte și îl poate ajuta să pornească singur. Dar în lemn de esență tare, în principal doar ghidează - trebuie totuși să găuriți o gaură pilot.

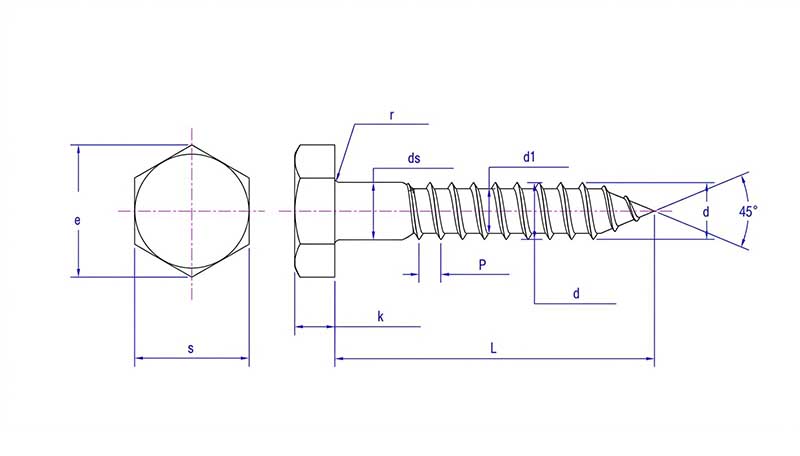

DIN 571 Hex hHad Lag Screws

Lun	#10	1/4	5/16	3/8	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4
P	11	10	9	7	6	5	4.5	4	3.5	3.25	3.25
d max	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
d min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.1	1.223
d1 max	0.122	0.177	0.228	0.268	0.374	0.473	0.582	0.686	0.784	0.892	1.017
d1 min	0.107	0.16	0.21	0.25	0.354	0.453	0.562	0.665	0.76	0.867	0.987
ds max	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
ds min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.098	1.223
s max	0.281	0.438	0.5	0.562	0.75	0.938	1.125	1.312	1.5	1.688	1.875
s min	0.271	0.425	0.484	0.544	0.725	0.906	1.088	1.269	1.45	1.631	1.812
e max	0.323	0.505	0.577	0.65	0.866	1.083	1.299	1.516	1.732	1.949	2.165
e min	0.309	0.484	0.552	0.62	0.826	1.033	1.24	1.447	1.653	1.859	2.066
k max	0.14	0.188	0.235	0.268	0.364	0.444	0.524	0.604	0.7	0.78	0.876
k min	0.11	0.15	0.195	0.226	0.302	0.378	0.455	0.531	0.591	0.658	0.749
r max	0.03	0.03	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03
