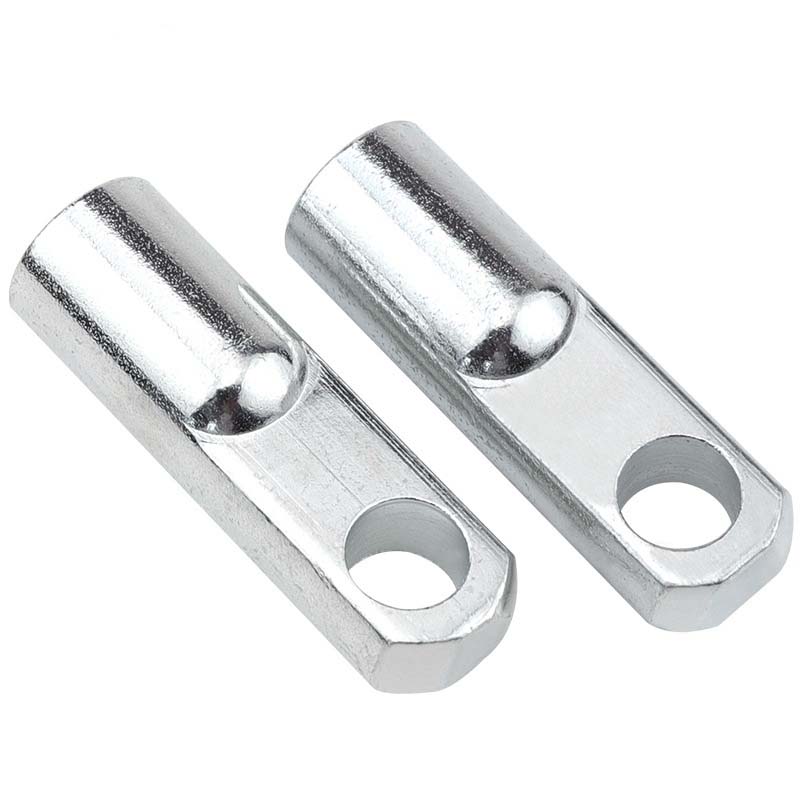

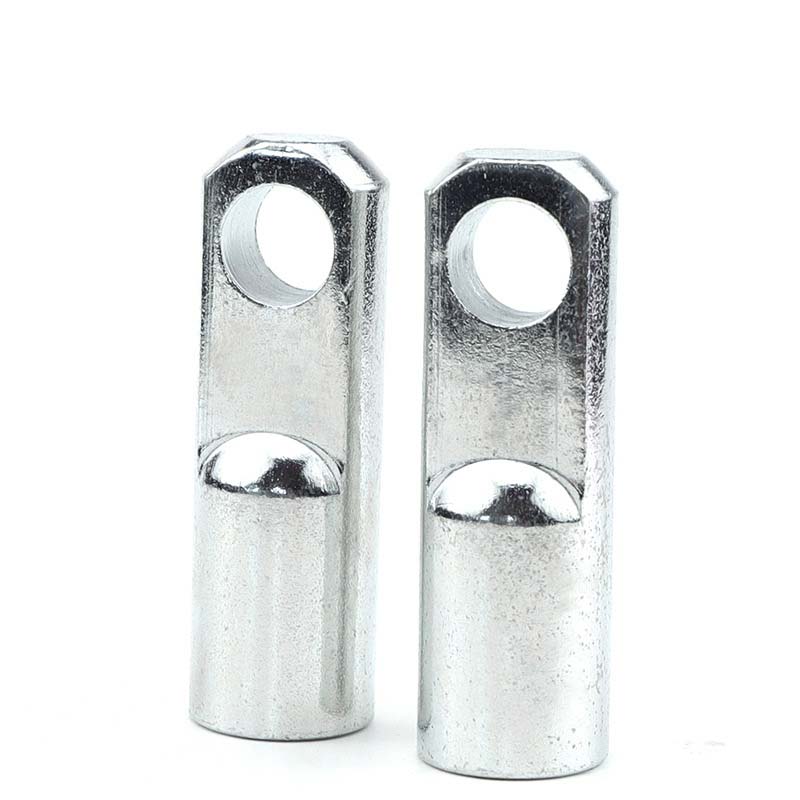

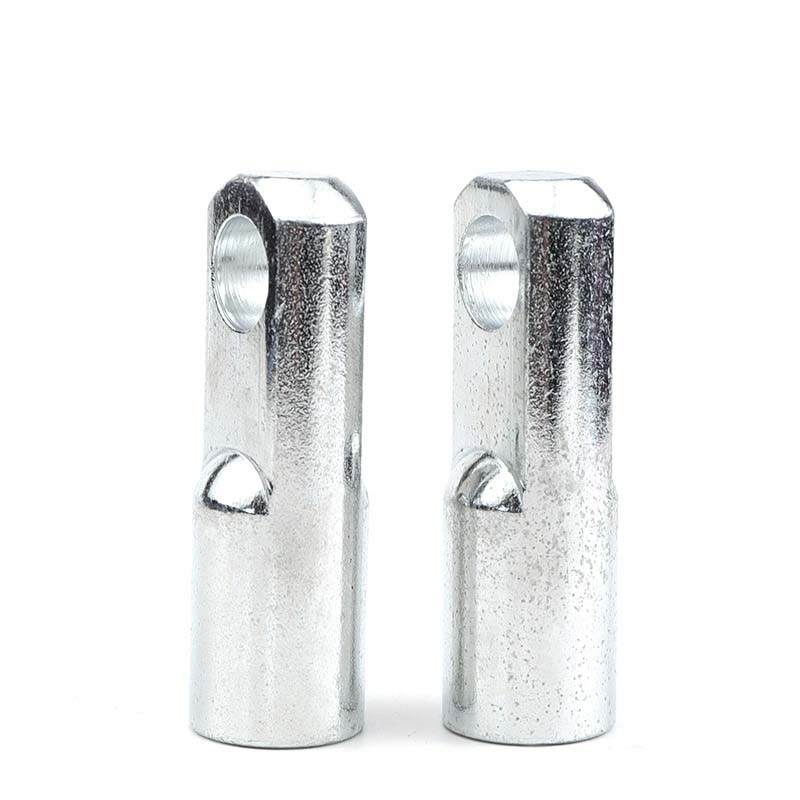

Conector cu șurub tip I

Conectorii de tip I sunt o componentă de conectare mecanică comună. Găurile lor sunt folosite pentru a introduce știfturi sau șuruburi pentru a conecta alte componente. Instalarea corectă asigură o direcție lină. Xiaoguo® folosește materiale care au fost testate temeinic și care îndeplinesc standardele relevante de calitate, asigurând o utilizare pe termen lung.

Trimite o anchetă

Descriere produs

Conectorul de tip I cu șapcă obține adesea tratamente de suprafață, cum ar fi placarea cu nichel (fără electricitate), acoperirea cu zinc sau anodizarea. Aceste tratamente îi ajută să reziste la rugină, să reducă frecarea și să le ofere un aspect finit. Vârfurile sunt lustruite sau șlefuite pentru a fi extrem de netede, reducând frecarea în timpul mișcării. Pentru medii dure, cum ar fi temperaturi ridicate sau niveluri ridicate de substanțe chimice, adăugăm acoperiri speciale precum teflon (PTFE). Toate aceste tratamente fac ca știfturile să dureze mai mult și să funcționeze fiabil, chiar și atunci când sunt utilizate în condiții extreme.

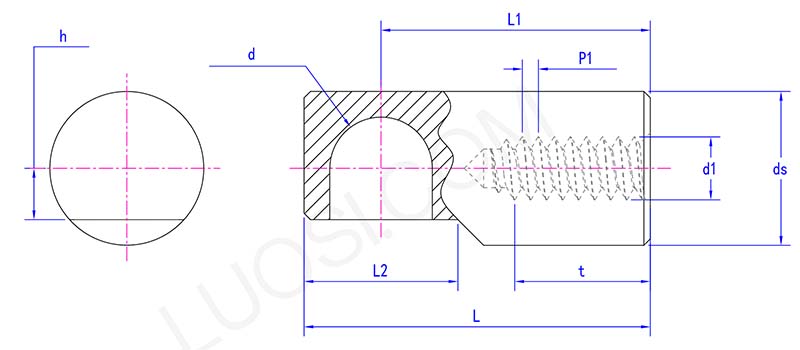

Clevis type I connector parameter

Lun	Φ8	Φ10	Φ12
d max	8.058	10.058	12.07
d min	8	10	12
ds	12	14.5	17.5
d1	M5	M6	M8
h	4	5	6
L	42	47.5	53
L1	36	40	44
t	25	27	29
L2	12	14.5	17.5
P1	0.8	1	1

Dimensiuni

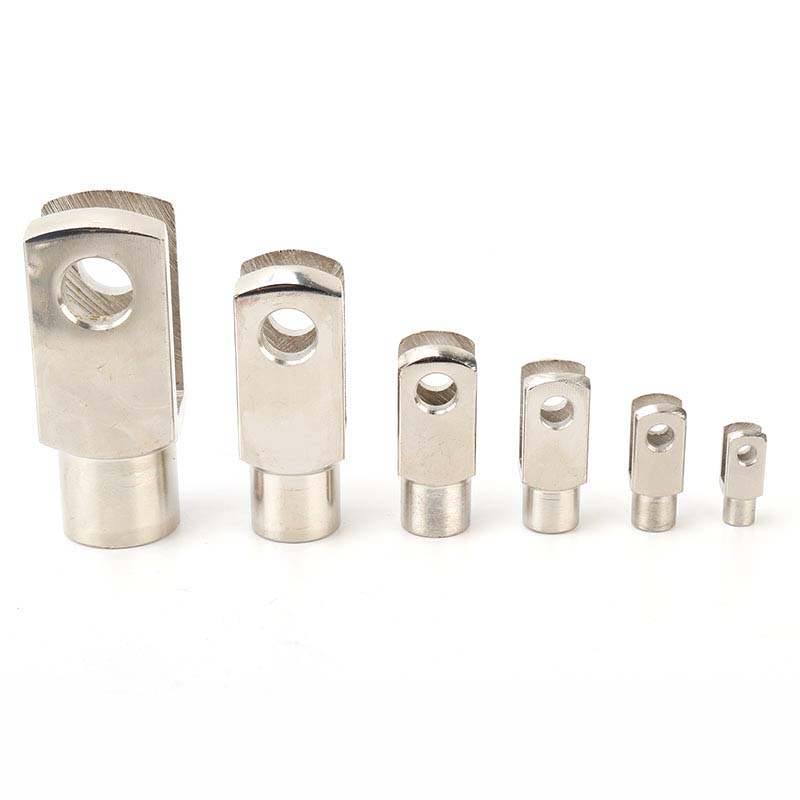

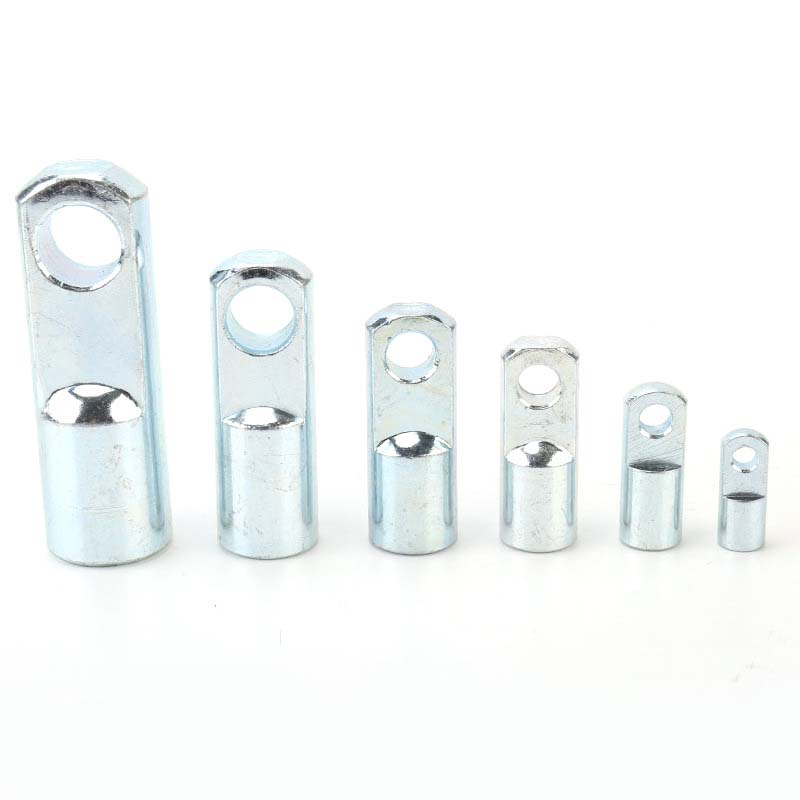

Conectorii de tip I vin în dimensiuni de la subțiri de 2 mm până la grosime de 50 mm și pot ajunge până la 300 mm lungime, dacă este necesar. Vârfurile cu bile se potrivesc cu rulmenții sau bucșele standard pe care le-ați găsi în majoritatea echipamentelor. Sunt construite super precise (cum ar fi ± 0,01 mm în unele cazuri), astfel încât se potrivesc pieselor fără blocare.

Pentru a le introduce, cele filetate (gândiți-vă la dimensiunile M4 până la M20) înșurubați direct în găurile găurite.

Dacă aveți nevoie de o formă diferită, cum ar fi o formă în trepte, conică sau orice formă cerută de proiect, fabrica Xiaoguo® o poate personaliza. Trebuie doar să furnizați forma și parametrii corespunzători.

În temperaturi extreme sau în medii dure

Conectorul tip I din aliaje rezistente la căldură sau ceramică rezistă la temperaturi nebunești, gândiți-vă la rece (-50 ° C) până la fierbinte la cuptor (500 ° C). Cele din oțel inoxidabil sunt de preferat pentru pete umede sau ruginite, cum ar fi bărci sau fabrici chimice. Știfturile ceramice nu vor rugini nici măcar în cuptoarele super fierbinți. Puneți niște grăsime moliformă sau acoperiri similare și se descurcă mult mai bine cu lucrările dure, cu frecare mare.

Acesteacetestați-vă ca un nebun pentru a vă asigura că rămân precise și mențin greutatea, chiar și atunci când lucrurile se încălzesc sau se agită. Practic, sunt construite pentru a nu renunța atunci când lucrurile devin grele.
