Standoff -urile captive de fixare de fixare au tratamente de suprafață diferite. Acestea ajută la lupta împotriva ruginii, fac ca lipirea să fie mai simplă, să lase mai bine să curgă electricitatea și chiar să le facă să pară mai frumoase.
Cele obișnuite sunt acoperirea cu nichel electrolitic, acoperirea cu staniu (fie pur sau un aliaj), acoperirea cu aliaj de zinc-nichel (care este mai bine la combaterea ruginii) și acoperire de argint (bun pentru a lăsa fluxul de electricitate).
Ce tratament pe care îl alegeți depinde de ceea ce are nevoie de mediu, de procesul de lipit și de ceea ce este necesar pentru performanța electrică.
În timpul instalării, standoff-ul de Broaching este aplicat folosind un proces de nituire pentru a asigura o legătură puternică, rezistentă la vibrații.
Standoff -ul captivat de fixare a fixării are o mulțime de dimensiuni standard și le puteți obține și pe cele personalizate.
Specificațiile principale includ diametrul știftului (atât coaja cât și capul), înălțimea totală, dimensiunea și lungimea firului (dacă capătul știftului are fire) și dimensiunea găurii necesară în PCB.
Obținerea corectă a dimensiunilor este importantă. Se asigură că știftul se potrivește corect în PCB, primește forța potrivită de prindere atunci când îl nigilezi și lucrează cu celelalte părți la care se conectează.

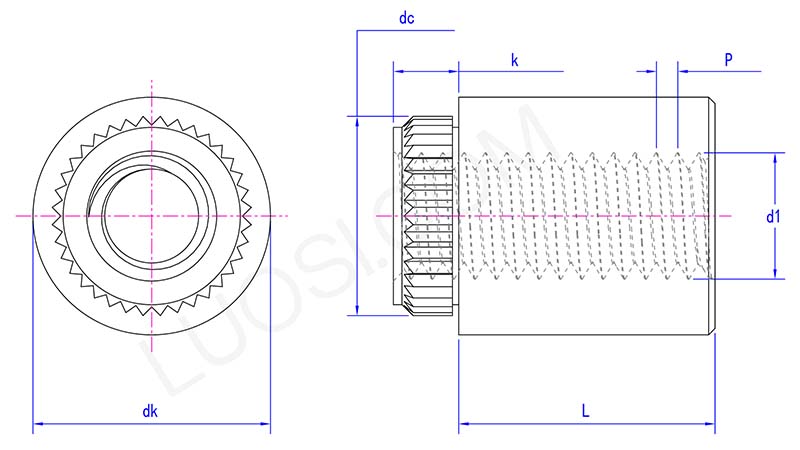

Luni |
M3 | M4 |
P |
0.5 | 0.7 |
DC Max |
4.36 | 6.76 |
DC Min |
4.47 | 6.6 |
D1 |
M3 | M4 |
K Max |
2.29 | 2.29 |
DK Max |
5.69 | 8.87 |
DK Min |
5.43 | 8.61 |
Cât de multă greutate se poate descurca aceste standoff -uri de fixare captivă depinde foarte mult de dimensiunea lor, cum ar fi diametrul și lungimea, din ce material din care sunt confecționate (oțel sau aluminiu), cât de gros este PCB -ul și dimensiunea găurii.
Cum ar fi, un știft tipic de oțel inoxidabil de 3 mm într-un PCB de 1,6 mm poate gestiona de obicei 300-500 N (adică 30-50 kg) de forță de extragere.
Avem foi tehnice care listează forța și puterea de extragere. Verificați întotdeauna aceste specificații pentru a vă asigura că știftul pe care îl alegeți poate gestiona nevoile mecanice pentru ceea ce îl utilizați.
