12 șuruburi spline din dinți cu flanșă

12 Șuruburile splinei din dinți cu flanșă sunt adesea potrivite pentru proiecte care necesită conexiuni ferme și anti-alunecare. Poate oferi un cuplu mai bun și poate preveni alunecarea șuruburilor în timpul procesului de strângere. Șuruburile produse de fabrica XiaoGuo® respectă standardul de execuție al MS 14157B-1978.

Trimite o anchetă

Descriere produs

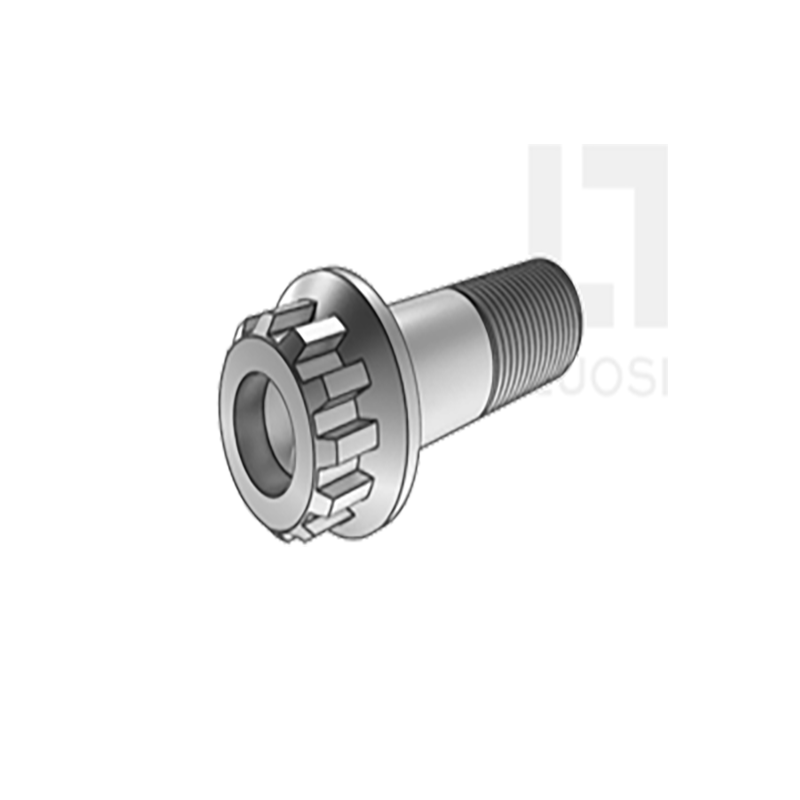

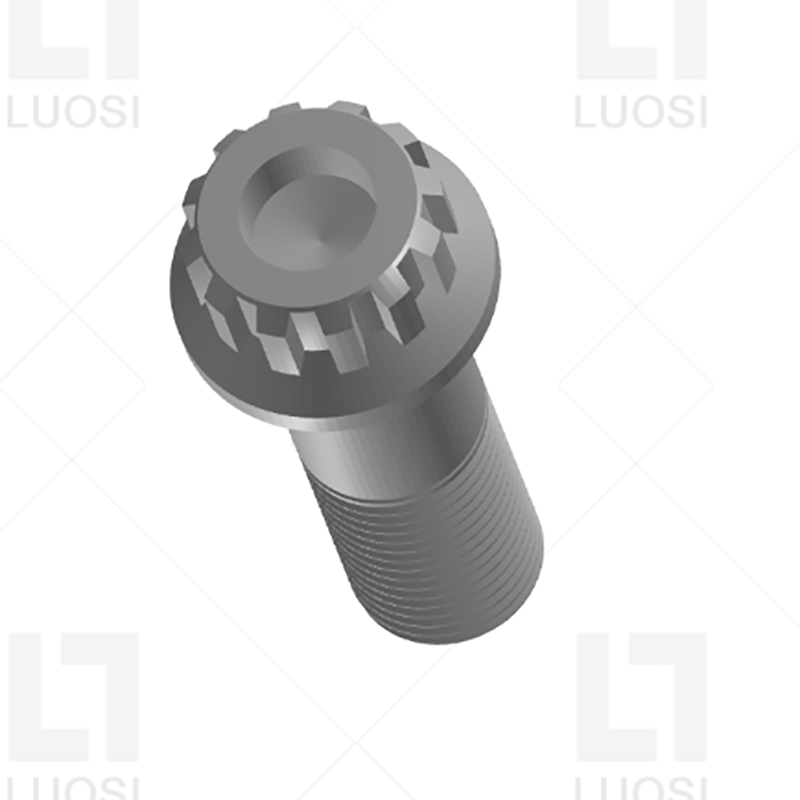

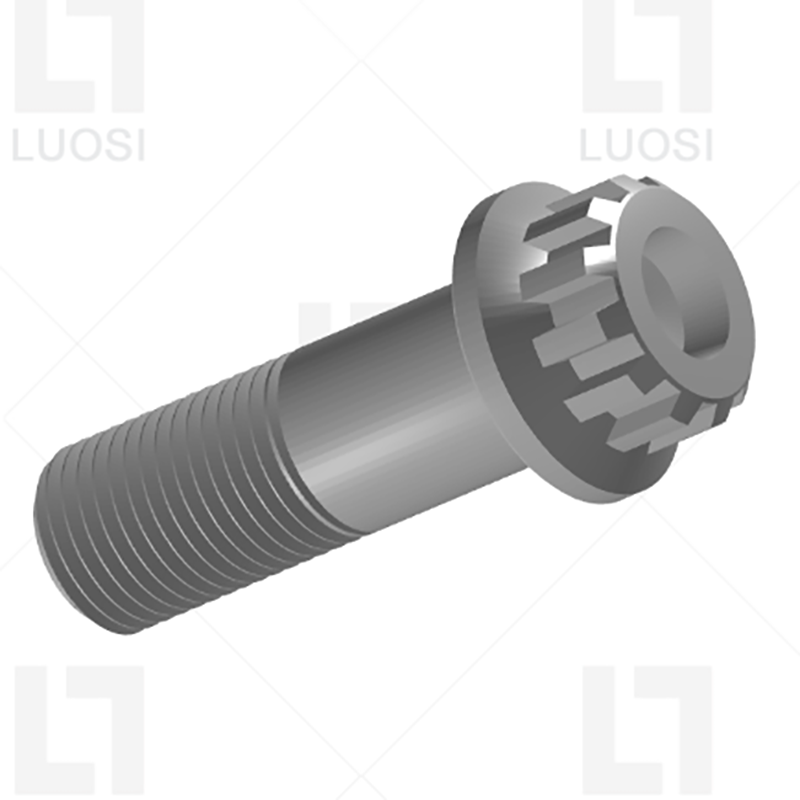

Capul celor 12 șuruburi spline din dinți cu flanșă este proiectat cu 12 dinți, ceea ce se poate potrivi îndeaproape cu cheia de priză spline potrivită. În partea de jos, există o flanșă precum o garnitură, care poate crește zona de contact cu materialul conectat.

Caracteristici ale produsului

Cei 12 șuruburi spline din dinți cu flanșă prezintă o structură unică de 12 dinți spline plus flanșă. Splineul cu 12 dinți oferă mai multe puncte de aplicare a forței, ceea ce face ca operația de strângere să fie mai precisă și mai netedă. Flanșele dispersează presiunea, îmbunătățesc stabilitatea conexiunii și previne slăbirea șuruburilor.

Aceste șuruburi pot fi conectate la rădăcina lamei turbinei eoliene. Șurubul lamei este supus unei forțe centrifuge de 20 de tone. Poate suporta sarcini. Capul spline poate rezista la un cuplu hidraulic de 1.000 n · m. Flanșa poate împiedica rădăcina materialului compozit să se prăbușească din cauza micro-mișcării. Trebuie să fie înlocuit la fiecare cinci ani și fiecare lamă deteriorată costă până la 250.000 de dolari americani.

Cele 12 șuruburi spline din dinți necesită șurubelnițe spline potrivite. Acestea pot transmite un cuplu uriaș fără a se dezbrăca, mult superiori șuruburilor hexagonale. Flanșa încorporată funcționează în mod similar cu o garnitură, astfel încât să puteți economisi pe componente suplimentare. Este foarte potrivit pentru întreținerea echipamentelor grele.

12 Șuruburile splinei din dinți cu flanșă nu sunt ușor de modificat. Majoritatea oamenilor nu au instrumente spline. Flanșele pot menține șuruburile fixate sub vibrații și sunt utilizate pe căile de mașini publice sau de cale ferată, unde există un risc de furt. Pentru zonele de vibrație ridicată (compresoare, generatoare), acestea pot fi fixe. Șoferul spline nu va ieși. Opțiunea flanșă serrată poate mușca suprafața. Nu este necesară o șaibă de blocare.

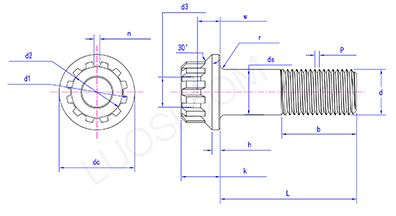

Parametrii produsului

Luni	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC Max	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
DC Min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
K Max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
K min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
H Max	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
H min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
B min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
D3 Max Max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
min	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
în mine	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
DS Max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
Ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
D1 Max	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
D1 min	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
D2 Max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
D2 min	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n max	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n min	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r max	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
R min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
